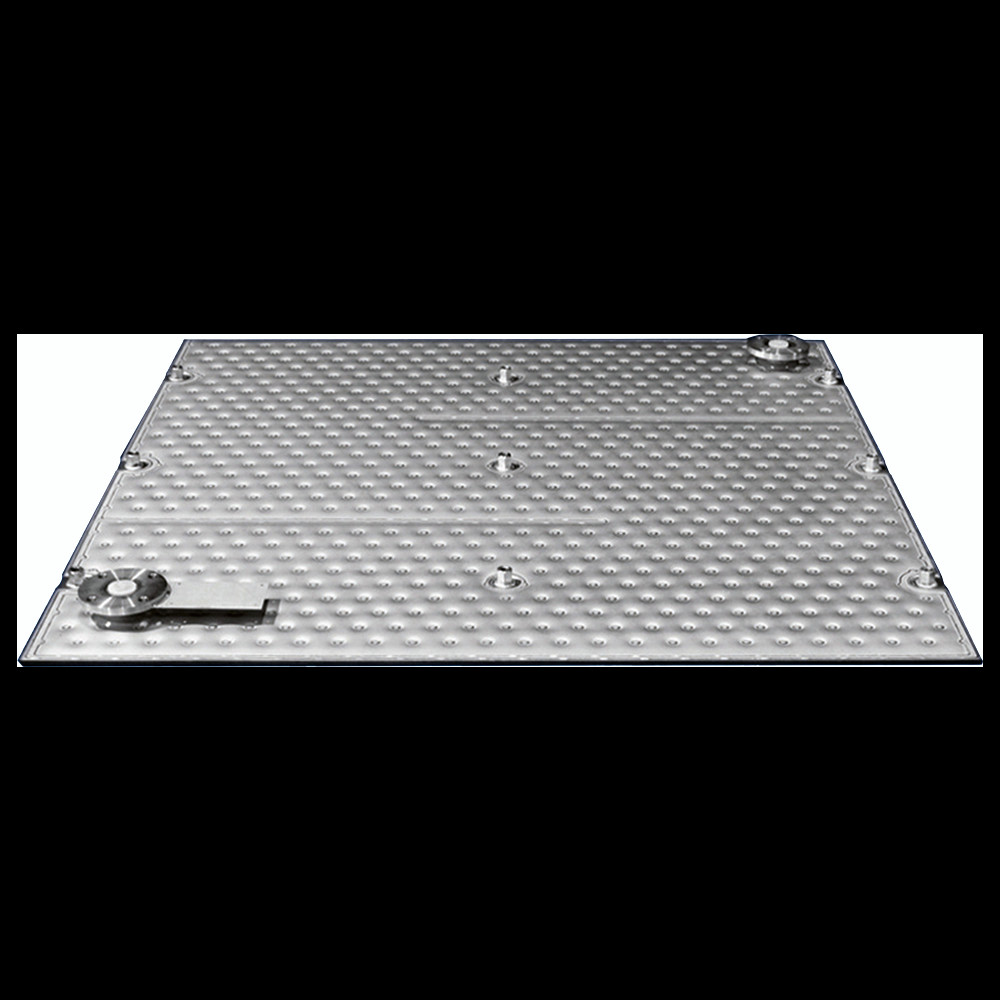

Refrigeradores de acero inoxidable de almohadilla de placa de hoyuelo para intercambiadores de calor

Los intercambiadores de calor de placa de almohada son un tipo de intercambiador de calor completamente soldado que presentan un proceso de inflación que crea una superficie ondulada en forma de almohada.Las placas de almohada son un invento relativamente nuevo en comparación con las máquinas más antiguas como los intercambiadores de calor de cáscara y tubo y placa y marcoPueden utilizarse como chalecos para enfriar o calentar recipientes, así como intercambiadores de calor de tipo "placa" debido a su flexibilidad geométrica.La industria de procesos está prestando actualmente más atención y utilizando equipos de placas de almohada.


Construcción

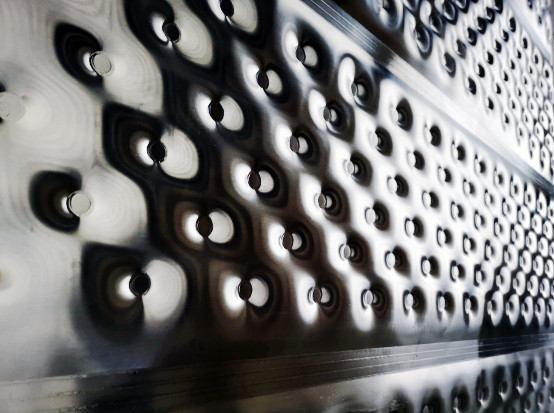

Las placas de almohada se fabrican mediante un proceso de inflación, en el que dos hojas de metal delgadas se soldan en punto entre sí sobre toda la superficie mediantelásero biensoldadura por resistenciaLos lados de las placas se sellan por soldadura de costura, excepto los puertos de conexión.el hueco entre las hojas de metal delgadas es presurizado por un fluido hidráulico que causa una formación plástica de las placas, lo que finalmente conduce a su característica superficie ondulada.

En principio, existen dos tipos diferentes de placas de almohada: las de relieve único y las de relieve doble.buques con chaqueta, mientras que estos últimos se ensamblan en una pila (banco) para fabricar intercambiadores de calor de almohada.Las placas de almohada de relieve único se forman cuando la placa base es significativamente más gruesa que la placa superiorLa placa superior más delgada se deforma, mientras que la placa base permanece plana.
Además, "baffle" seam weldings are frequently used on pillow plates to provide targeted flow direction in the channels of the pillow plate in situations where flow distribution or fluid velocity may be an issueEn los intercambiadores de calor de las placas de almohada, se ha presentado recientemente una técnica para lograr la guía del flujo a través de deflectores en los canales entre las placas de almohada vecinas.
Las placas de almohada están herméticamente selladas como resultado de su diseño, lo que también les da un alto nivel de estabilidad estructural, automatización y adaptabilidad durante la producción.En presiones superiores a 100 MPa y temperaturas superiores a 800 °C, se pueden utilizar platos de almohada.


Parámetros técnicos


Aplicaciones
La aplicación de las placas de almohada es muy amplia, debido a sus propiedades favorables, como la alta flexibilidad geométrica y la buena adaptabilidad a casi todos los procesos.Su aplicación depende de su estructura subyacenteLa superficie exterior relativamente plana es fácil de limpiar y es adecuada para aplicaciones sanitarias o de alta contaminación.pero la superficie interna tiene finas costuras alrededor de cada soldadura de puntos y no es fácil de limpiar, por lo tanto, la superficie interna solo es adecuada para fluidos no contaminantes como agua, vapor o refrigerantes.

1Bancos de placas para almohadas (intercambiadores de calor)
Los bancos de placas de almohada se utilizan típicamente en aplicaciones que involucran líquido-líquido, gas-líquido, medios de alta viscosidad o sucios, requisitos de baja pérdida de presión, condensación (por ejemplo, condensadores superiores),Evaporación de la película en caída (e.por ejemplo, en la industria del papel y la celulosa), recalentadores, enfriamiento de agua, secado de sólidos, generación de hielo en escamas (industria alimentaria) y más. También se usan comúnmente como enfriadores de inmersión (por ejemplo, en galvanoplastia),donde los bancos se sumergen directamente en el tanqueLos bancos se pueden construir para permitir que las placas individuales se separan de la pila, lo que permite una limpieza o mantenimiento fácil.

2- Tanques con cubierta de almohada
La aplicación más extensa de las placas de almohada hasta la fecha es con vasos con chaqueta, debido a su flexibilidad, cobertura de la superficie completa para la transferencia de calor, bajo retención de líquido,costes y tiempo de fabricación favorablesLos tanques pueden estar equipados con múltiples capas sobre su superficie, incluyendo también el fondo del tanque, por ejemplo cónico o en placas,y puede incluir carcasas cilíndricas adicionales dentro del tanqueLas áreas típicas de aplicación de los tanques con chaqueta de almohada son en la industria de alimentos y bebidas y en la industria química y farmacéutica.
