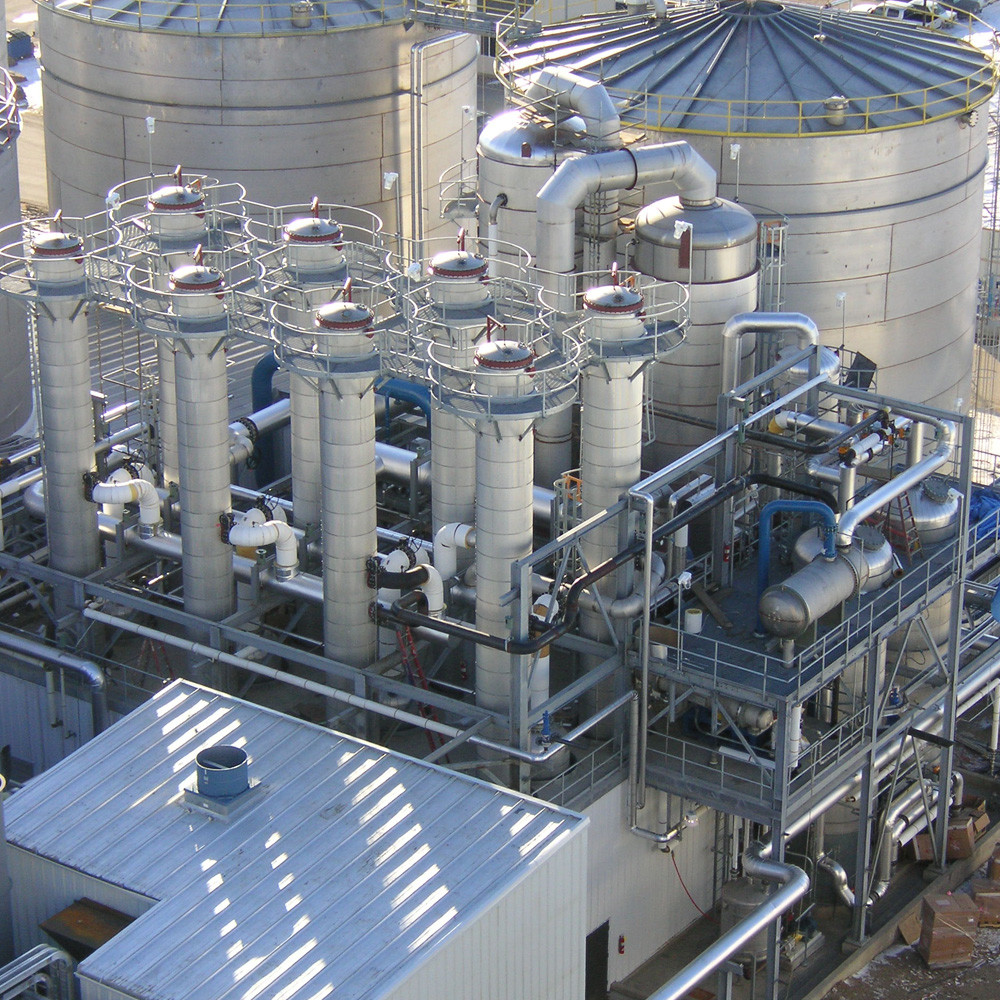

Equipo evaporador de efecto múltiple de película descendente para el tratamiento de efluentes
Basic Properties
Place of Origin:
China.
Brand Name:
Hanpu
Certification:
CE ISO000
Model Number:
MEE
Trading Properties
Minimum Order Quantity:
1 juego
Price:
USD18,0000-USD65,0000
Supply Ability:
1set por mes
Specifications
| Material: | acero inoxidable | Core Components: | Motor, PLC y bomba |
| Warranty: | 1 año | Application object: | Conservación en frío |
| Evaporating type: | Evaporación del vacío | Brand: | Hanpu |
| Condition: | Nuevo | ||
| High Light: | Equipo de evaporación Mvr de efecto múltiple,Sistema de evaporación de película en caída,Sistema de evaporación de efecto múltiple de acero inoxidable |
||
Product Description
Equipo de Evaporador de Múltiples Efectos de Película Descendente para el Tratamiento de Efluentes
Un MEE de película descendente/delgada modular para concentrar efluentes industriales y permitir la cristalización al vacío o la reutilización del agua. Optimizado para la economía de vapor, un tamaño reducido y un funcionamiento continuo y automatizado en aguas residuales de fabricación de papel, salmueras de fabricación de sal y diversas corrientes industriales.
Menos Utilidades
Cada efecto reutiliza el vapor del efecto anterior como medio de calentamiento, reduciendo drásticamente el vapor fresco por kg de agua evaporada.
Operación Limpia
La operación al vacío y cerrada con tubos pulidos a espejo mitiga la incrustación y simplifica la limpieza CIP.
Modular y Mantenible
Las secciones de patín y las tuberías accesibles acortan los plazos de instalación y mantenimiento.
Descripción del Proceso ymdash; Ejemplo de Flujo Paralelo
La alimentación entra en el circuito del primer efecto, se mezcla con el licor en circulación y se calienta con vapor directo en el calentador H. En el evaporador V1, el agua se vaporiza a su punto de ebullición. El licor pasa luego al segundo efecto de menor presión, donde el vapor del primer efecto se convierte en la fuente de calor. Esta reutilización escalonada continúa a través de los efectos, dimensionados según la elevación del punto de ebullición, ΔT permisible y la tarea ymdash; maximizando la eficiencia térmica y minimizando los OPEX.
Estructura
Calentadores y separadores del primer/segundo/tercer efecto, automotriz, condensador terminal, automotriz, automotriz y instrumentación completa (vacío, temperatura, presión, caudal, nivel). Los módulos TVR o MVR opcionales pueden reutilizar aún más los vapores secundarios.Características Clave
Tasa de evaporación:
- 500 kg/h a 80 t/h.Materiales:
- SS304 o SS316L (otros bajo pedido).Operación al vacío y a baja temperatura:
- Tiempo de residencia corto; suave para componentes sensibles al calor.Interiores sanitarios:
- Los tubos sin costura pulidos a espejo reducen la incrustación; fácil CIP.Alto índice de concentración:
- La hidrodinámica de película descendente maneja las alimentaciones viscosas; tiempo de concentración corto.Automatización:
- PLC/HMI, enclavamientos, tendencias, control de recetas.Trenes de proceso personalizados:
- Configurados según la química de la alimentación, BPE y las utilidades del cliente.Aplicaciones
Concentración y reutilización de efluentes en
fabricación de papel, automotriz, automotriz, automotriz, automotriz, automotriz; concentración de rechazo de ósmosis inversa; recuperación de sal mediante cristalización al vacío; pretratamiento ZLD.Evaporador de Película Descendente Típico de Tres Efectos ymdash; Especificaciones y Parámetros Técnicos
Parámetro / Especificaciones
| HP-3.0 | HP-4.5 | HP-6.0 | HP-9.0 | HP-12.0 | HP-15 | HP-20 | HP-24 | HP-30 | HP-50 | Capacidad de evaporación (kg/h) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 3000 | 4500 | 7200 | 9000 | 15000 | 15000 | Grado de vacío de cada efecto | 24000 | 30000 | 50000 | Consumo de vapor crudo (kg/h) | |
| 900 | 1350 | 1800 | 2700 | 3600 | 4500 | 7200 | 7200 | 9000 | 15000 | Grado de vacío de cada efecto | |
| Primer Efecto | 99 | Segundo Efecto | |||||||||
| 76 | (mmHg) | ||||||||||
| Tercer Efecto | 53 | Temperatura de evaporación de cada efecto | |||||||||
| Primer Efecto | 99 | Segundo Efecto | |||||||||
| 76 | Tercer Efecto | ||||||||||
| 53 | Presión de vapor para la evaporación (MPa) | ||||||||||
| 0.6–1.0 (Presión absoluta) | Contenido de sólidos en la alimentación (%) | ||||||||||
| 6–7 (ejemplo) | Contenido de sólidos en la salida (%) | ||||||||||
| 42–48 (ejemplo) | Comparación de Rendimiento para Diferentes Evaporadores | ||||||||||
Artículo
| Evaporador de un solo efecto | Evaporador de múltiples efectos | Evaporador TVR | Evaporador MVR | Consumo de energía |
|---|---|---|---|---|
| El consumo de energía es mucho mayor que otros; en teoría, 1 tonelada de agua consume 1 tonelada de vapor. | Comparativamente ahorrador de energía en comparación con el efecto único. | Basado en múltiples efectos tradicionales con un efecto más añadido; requiere vapor a mayor presión para el accionamiento. | La opción más eficiente energéticamente para los evaporadores en general, pero requiere ~10–40 kW de energía eléctrica para el compresor. | Espacio en el suelo |
| Pequeño | Fuentes de energía | Pequeño | Pequeño | Fuentes de energía |
| Vapor y energía; necesita una red de tuberías de vapor y una caldera. | Vapor y energía; necesita una red de tuberías de vapor y vapor a alta presión. | Vapor y energía; necesita una red de tuberías de vapor y vapor a alta presión. | Accionado por electricidad; no se necesita una gran red de vapor, sistema de circulación de circuito cerrado. | Automaticidad |
| Semiautomático | Funcionamiento totalmente automático, evaporación continua | Gráfico del Principio de Funcionamiento | Gráfico del Principio de Funcionamiento | Gráfico del Principio de Funcionamiento |
Nuestro Sitio de Producción
