Superación de los desafíos de la alta evaporación seca de los sólidos
El licor negro es una solución compleja del agua, orgánica, y componentes inorgánicos. Esta composición varía de molino para moler, así que el sistema de la evaporación debe ser flexible en diseño sobre una amplia gama de parámetros de funcionamiento. Las propiedades físicas del cambio del licor negro perceptiblemente cuando se concentra. El licor negro concentrado tiene de gran viscosidad, que puede causar problemas significativos con ensuciar si estas características no se explican en diseño de sistemas.
Los sistemas emplean tecnología de la cristalización para producir el producto seco más alto de los sólidos con el tiempo muerto mínimo para lavarse y limpiar de los internals del equipo. Como opción, los sistemas para tratar el licor para reducir su viscosidad, y los sistemas para desactivar el calcio en el licor negro para evitar el escalamiento, se pueden integrar directamente en la planta de la evaporación.

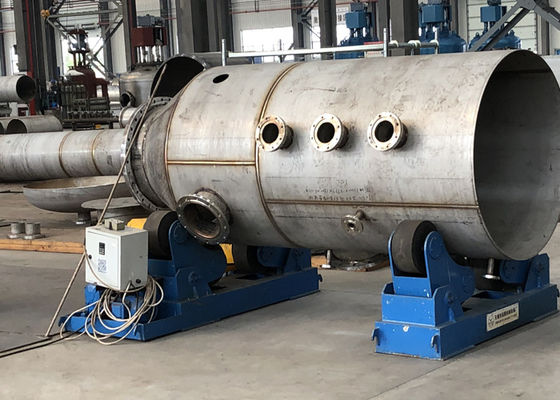

Evaporadores en capa delgada (FF)
Este diseño del evaporador confía en los tubos o las placas como superficies de la transferencia de calor. El licor se procesa en el interior de las unidades intubular de s pero en el exterior de la superficie de la transferencia de calor en diseños de la placa.
Los evaporadores del FF consisten en un colector de aceite del licor del cual un volumen definido de licor se recircule continuamente al top del elemento de calefacción
Un dispositivo de la distribución, típicamente una bandeja o una boca de espray en algunos diseños, después distribuye el flujo de licor sobre la superficie de calefacción entera. Los agujeros en unidades tubulares o las ranuras para las unidades de la placa se colocan para permitir que el licor caiga sobre el tubesheet o las placas. Incluso el ofliquor de la distribución es una consideración crítica para este tipo de diseños y la bandeja y el tubesheet (o el elemento de la placa) deben todo ser llanos.
Después del dispositivo de la distribución, una película fina del licor se establece en las superficies y los flujos de calefacción hacia abajo de nuevo al colector de aceite del licor mientras que partally siendo evaporado. Las tarifas de transferencia de calor son considerablemente mejores, especialmente en concentraciones más altas, al usar diseños en capa delgada sobre diseños de levantamiento de la película puesto que el licor cae turbulento sobre la superficie de calefacción. Cualquier requisito del precalientamiento del licor también se logra eficientemente en el diseño en capa delgada.
Ventaja
Energía-eficacia para los costes reducidos
Los licores secos más altos de los sólidos con disponibilidad máxima usando tecnología de la cristalización
Los condensados reutilizables más limpios usando la cantidad mínima de vapor
El vapor y el consumo de electricidad más bajos
Autolimpiador
Tolere incluso el escalamiento insoluble
Límite de especificación de sola hoja:
1. La anchura es menos de los 2m y la longitud es menos de los 9m
2. El grupo de la placa es montado soldando con autógena cada sola placa, y el tamaño puede estar según los requisitos de diseño.
3. El espaciamiento entre las placas se recomienda para ser mayor de 25 milímetros
4. el medio limpio (estado del gas/de líquido) se puede utilizar dentro de la placa, y del medio poco convencional se puede utilizar fuera de la placa.
5. selección del material de placa: aleación del acero de carbono/del acero inoxidable/del titanio.
6. transporte de la presión de la placa: el transporte de la presión se determina según el arreglo de los puntos de la placa, que es 20 kilogramos en general y 40-50 kilogramos en máximo.
| artículo | estación de 5 efectos | proceso combinado de la evaporación | ||
| De la MVR concentración pre | estación de la evaporación 5-effect | |||
| Agua de la evaporación (t/h) | 100 | 64,28 | 35,72 | |
| Concentración entrante (%) | 10 | 10 | 20 | |
| Hacia fuera concentración (%) | 45 | 20 | 45 | |
| Área del evaporador (㎡) | 10000 | 8500 | 4000 | |
| Área del condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Electricidad (kWh/h) | 500 | 1600 | 180 | |
| Agua (t/h) | 900 | / | 350 | |
| Coste de funcionamiento | RMB/hour | 4500 | 960 | 1633 |
| Capacidad de la evaporación del agua de RMB/T | 45 | 25,93 | ||
| RMBx10000/día | 10,8 | 6,2 | ||
| RMBx10000/año (340days) | 3672 | 2115 | ||
Nota: Valoración costada en funcionamiento: vapor 150rmb/t, electricidad 0,6 rmb/KVH, agua 0.5rmb/t.
La inversión del equipo de proceso combinado de la evaporación aumentó: evaporador (2500 m2) 375x10000 RMB; Compresor 400x10000rmb, 775x10000 total RMB de la MVR
Reducción gasto explotación anual del proceso combinado de la evaporación: 3672-2115 = 1557 (10000RMB)
Período de reembolso del aumento de la inversión de proceso combinado de la evaporación: 755 ÷ 1557=0.5year
Puede ser visto que tomando la escala de 100t/de h como un ejemplo, el proceso combinado de la evaporación puede recuperar la inversión creciente por la mitad un año, y la reserva 1557 (10000 RMB) cada año en el futuro, con las considerables ventajas económicas.
