Cambiador ahorro de energía del diseño de la chaqueta de la almohada para la concentración en capa delgada del licor negro
Introducción negra del agua de la celulosa
El licor negro débil (WBL) de las lavadoras comunes marrones está típicamente en 13-18%TS. La mayor parte de este contenido en agua se debe evaporar para producir un material con arriba bastantes sólidos para apoyar la combustión eficaz en la caldera de la recuperación, típicamente entre el 65% y 80%TS.
Durante la evaporación a este nivel de sólidos, los diversos componentes volátiles (compuestos de azufre, metanol, etc.) se lanzan del licor y se deben separar del condensado para permitir la reutilización en el fiberline y recausticizing. Desde este punto de vista, la planta de la evaporación sirve realmente como " fábrica del agua " dentro del molino. El licor negro también contiene una parte sustancial de compuestos inorgánicos que, durante el proceso de la evaporación, alcancen su límite de la solubilidad y puedan depositar como escala en las superficies de la transferencia de calor del evaporador que limitan grandemente la capacidad de funcionamiento de la planta de la evaporación y de la isla entera de la recuperación.
El “licor negro” es un subproducto de la pulpa de los molinos que hacen productos de árboles, tales como papel. Se utiliza actualmente para recuperar cocinar las sustancias químicas y para producir el vapor de alta presión usado en la pulpa y el proceso de la fabricación de papel. Se compone de diversos ingredientes de estos procesos tales como lignina, hemicelulosa, hidróxido de sodio (NaOH) y sulfuro del sodio (Na2S). El compuesto de la lignina en licor negro se puede utilizar para hacer combustible biológico pero puede ser costoso producir y aprovisiona de combustible tan hecho de él no es muy común.
¡Sin embargo, y según el Organismo Internacional de Energía (IEA), el futuro de usar el licor negro como combustible está prometiendo y se ve como el combustible más importante del quinto en la tierra!
¿Cómo alcanzar 80-85% sólidos secos?
Debido al de gran viscosidad
P.M.-vapor como medio de calefacción
℃ de la temperatura 175 del licor en concentrador final
Tiempo de retención del licor
actos del evaporador también como LHT-reactor
Material de construcción a dos caras
el alto contenido del álcali puede causar agrietarse de corrosión de tensión (el SCC)
Consumo mecánico del evaporador de la MVR de la recompresión del vapor comparado con el equipo tradicional de la evaporación calculado evaporando el agua 1T
| Nombre | Vapor | Electric Power | Coste total (RMB) | ||
| Capacidad de la evaporación (kg/h) | Consumo (t) | Coste (RMB) | Consumo (kilovatios) | Coste (RMB) | |
| Evaporador de solo efecto | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Evaporador de efecto doble | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Evaporador de tres efectos | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Evaporador de la MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |

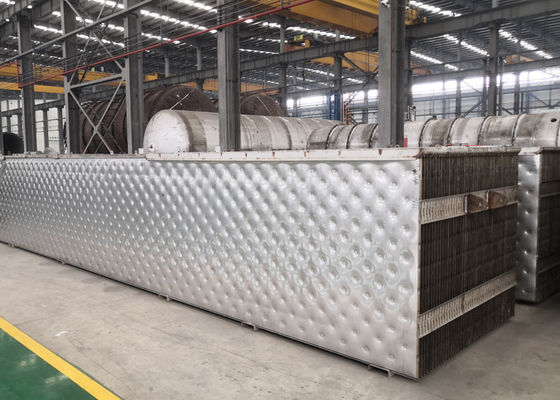

La placa de la transferencia de calor consiste en dos placas finas, que son soldadas con autógena totalmente alrededor por proceso de la soldadura de laser, y el área media es llena de modelo de la almohada; después de formar proceso, la almohada formada cavidad se forma dentro de la placa de la transferencia de calor. El diseño de la almohada crea turbulencia excelente y proporciona la estructura autosuficiente. En el uso práctico, la trayectoria de soldadura adicional se añade a menudo en la placa de la transferencia de calor para ajustar y para controlar la posición del interfaz del líquido dentro y fuera de la placa de la transferencia de calor, de la velocidad de flujo y del flujo del líquido en la placa, para optimizar el efecto de la transferencia de calor.
Ventajas de la tecnología de la placa de la transferencia de calor:
1) diseño excelente de la turbulencia, alto coeficiente de transferencia de calor;
2) alta confiabilidad de soldadura;
3) pequeña resistencia en la superficie externa, no fácil producir la suciedad;
4) resistencia da alta temperatura y de alta presión;
5) canal ancho, caída de presión baja, fácil limpiar;
6) diseño flexible de la forma, optimización del efecto de la transferencia de calor.
Capacidad de la producción
