Tecnología de la MVR
La tecnología de la MVR es comprimir el vapor secundario del evaporador por método mecánico, aumentar su presión y temperatura, aumentar su entalpía, y después enviarla de nuevo a la cámara de calefacción del evaporador que se utilizará como vapor de calefacción, para mantener el líquido de la alimentación estado de ebullición, mientras que el vapor de calefacción sí mismo condensa en el agua. Comparado con la tecnología multi de la evaporación del efecto, la tecnología de la MVR comprime y recicla todo el vapor secundario y recupera el calor latente, así que es más ahorro de energía que la tecnología multi de la evaporación del efecto.
Ventajas de la tecnología de la MVR:
Después de arranque, no hay necesidad del vapor fresco, o una pequeña cantidad de vapor fresco se consume, así que el coste de operación es bajo.
La estructura simple, sola operación del efecto, simplifica la tubería, instrumento, sistema eléctrico.
Fácil comenzar, operación simple, operación estable, menos mantenimiento.
Ocupa un pequeño espacio y tiene pocas utilidades. En general, no hay necesidad del condensador y de la torre de enfriamiento.
Los concentradores en capa delgada son realmente una adaptación para los altos sólidos que el servicio del diseño del evaporador del FF discutió arriba. Por naturaleza, concentradores del FF, donde la evaporación ocurre de una película del licor dentro del resultado del elemento de calefacción en los altos niveles de la sobresaturación que son convertidos dentro del licor. Esto puede dar lugar a la formación de escala incontrolada debido a la nucleación cristalina excesiva bastante que crecimiento cristalino apacible.
Los diseños del concentrador de un cierto FF ni siquiera intentan realmente controlar la formación de escala en las superficies de calefacción, pero proporcionar bastante un medio de quitar tal escala más rápida que forma y antes de que puede afectar negativamente capacidad o la ventaja a tapar. Los diseños que cambian, de uso general rápidos con las unidades de la placa y del tubular-elemento, confían en esta estrategia continuamente moviendo cuerpos múltiples del concentrador (o cámaras dentro del mismo cuerpo) entre el licor del producto y lavando posiciones.
Otro acercamiento del diseño implica el actuar del concentrador del FF en el flujo de pocas calorías para reducir la cantidad de sobresaturación desarrollada en el licor durante transferencia de calor. Una cantidad sustancial de área de transferencia de calor tiene que ser proporcionada en este caso, así como una tarifa proporcional de la recirculación, para reducir el actuar EN y evaporación específica por la unidad de área de transferencia de calor.
Comparación
| artículo | estación de 5 efectos | proceso combinado de la evaporación | ||
| De la MVR concentración pre | estación de la evaporación 5-effect | |||
| Agua de la evaporación (t/h) | 100 | 64,28 | 35,72 | |
| Concentración entrante (%) | 10 | 10 | 20 | |
| Hacia fuera concentración (%) | 45 | 20 | 45 | |
| Área del evaporador (㎡) | 10000 | 8500 | 4000 | |
| Área del condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Electricidad (kWh/h) | 500 | 1600 | 180 | |
| Agua (t/h) | 900 | / | 350 | |
| Coste de funcionamiento | RMB/hour | 4500 | 960 | 1633 |
| Capacidad de la evaporación del agua de RMB/T | 45 | 25,93 | ||
| RMBx10000/día | 10,8 | 6,2 | ||
| RMBx10000/año (340days) | 3672 | 2115 | ||
Nota: Valoración costada en funcionamiento: vapor 150rmb/t, electricidad 0,6 rmb/KVH, agua 0.5rmb/t.
La inversión del equipo de proceso combinado de la evaporación aumentó: evaporador (2500 m2) 375x10000 RMB; Compresor 400x10000rmb, 775x10000 total RMB de la MVR
Reducción gasto explotación anual del proceso combinado de la evaporación: 3672-2115 = 1557 (10000RMB)
Período de reembolso del aumento de la inversión de proceso combinado de la evaporación: 755 ÷ 1557=0.5year
Puede ser visto que tomando la escala de 100t/de h como un ejemplo, el proceso combinado de la evaporación puede recuperar la inversión creciente por la mitad un año, y la reserva 1557 (10000 RMB) cada año en el futuro, con las considerables ventajas económicas.

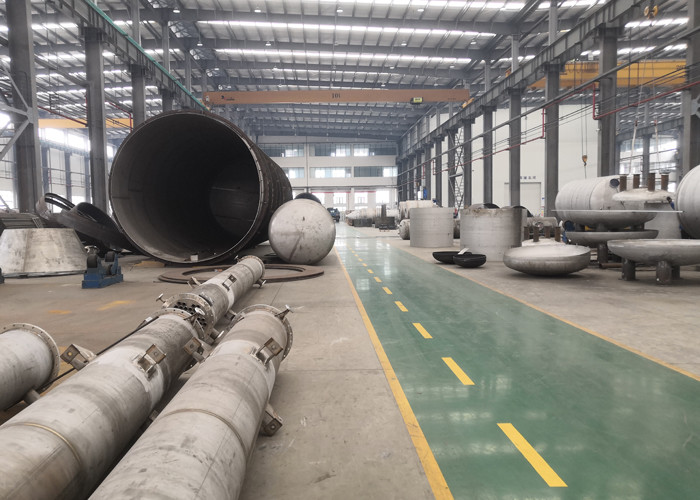

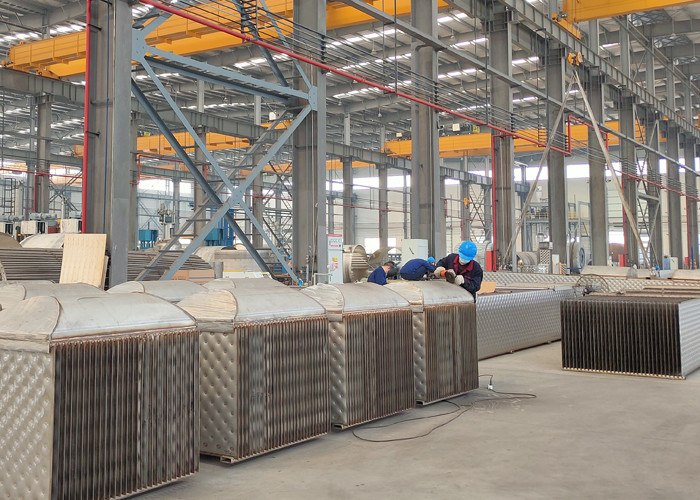

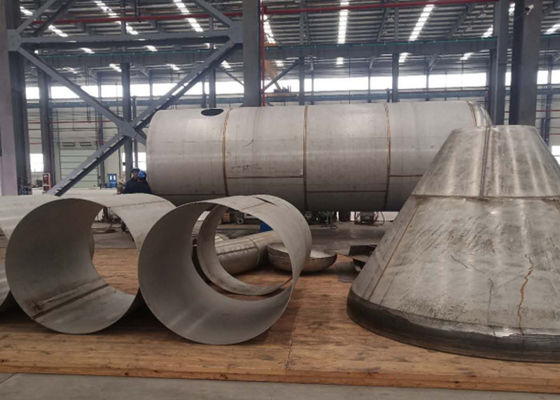

Taller
