Cambiador de calor de la placa de la almohada SS304 en la evaporación del licor negro durante la celulosa

Cambiador de acero de la placa de la almohada en la evaporación del licor negro durante la celulosa

Descripción

Estos últimos años, con la madurez de la tecnología mecánica de la recompresión del vapor (MVR). Esta tecnología ha sido ampliamente utilizada en el tratamiento de aguas residuales (licor negro incluyendo de la pulpa química, APMP y BCTMP y otras aguas residuales químicas de la pulpa mecánica), la industria alimentaria, la desalación del agua de mar y otros campos.

Licor negro

La ROM del licor negro las lavadoras comunes marrones está típicamente en 13-18%TS. La mayor parte de este contenido en agua se debe evaporar para producir un material con arriba bastantes sólidos para apoyar la combustión eficaz en la caldera de la recuperación, típicamente entre el 65% y 80%TS.

Durante la evaporación a este nivel de sólidos, los diversos componentes volátiles (compuestos de azufre, metanol, etc.) se lanzan del licor y se deben separar del condensado para permitir la reutilización en el fiberline y recausticizing. Desde este punto de vista, la planta de la evaporación sirve realmente como " fábrica del agua " dentro del molino. El licor negro también contiene una parte sustancial de compuestos inorgánicos que, durante el proceso de la evaporación, alcancen su límite de la solubilidad y puedan depositar como escala en las superficies de la transferencia de calor del evaporador que limitan grandemente la capacidad de funcionamiento de la planta de la evaporación y de la isla entera de la recuperación.

Evaporación

Misión:

Evaporación del licor negro débil para separar el agua y para crear un licor negro producto-fuerte combustible

Los tres procesos principales que ocurren en el evaporador son:

Liquor+heat negro            a     Licor negro + agua + vapor fuertes

Condensado + vapor      a     Condensado limpio + sucio + NCG

Licor negro                     a      Licor negro + jabón (única madera blanda)

Consumo de efectos múltiples del vapor de la evaporación

EVAPORADORES DEL EFECTO MÚLTIPLE
Los evaporadores del licor negro utilizan el contacto indirecto con vapor de condensación (o vapores) en un lado de una superficie de la transferencia de calor para evaporar el agua del licor negro que circula en el otro lado. Como con todos los cambiadores de calor indirectos, la transferencia de calor total entre el vapor de condensación y el licor negro es gobernada por la relación básica:
Q=Ux AxAT
En esta ecuación, el flujo del calor Q representa la cantidad de transferencia de calor que puede ser lograda. Como se muestra, este flujo del calor es dependiente en el coeficiente de transferencia de calor total U, la cantidad del área de transferencia de calor A disponible condensar los vapores entrantes y el diferencial de la temperatura EN entre los vapores de condensación y el licor negro dentro del evaporador. Cualquier reducción en U, A o a voluntad dar lugar directamente a una reducción de Q. Evaporation puede ocurrir solamente cuando el calor se añade (bajo la forma de vapor de condensación) a una superficie y a EN se establece a través de esa superficie.
El coefficientU de la transferencia de calor representa la tarifa en la cual la transferencia de calor se logra a través de la superficie dada bajo condiciones de funcionamiento del evaporador. Es un número complejo que varía con el material y la calidad de la superficie de calefacción, de la temperatura, de la concentración y de la viscosidad del licor negro y del nivel de turbulencia dentro del licor. El coeficiente de transferencia de calor es afectado al contrario por la escala y los depósitos en la superficie de la transferencia de calor, por turbulencia baja y también por el final y el grueso de la superficie de la transferencia de calor.
Los evaporadores del efecto múltiple (MEEs) se utilizan siempre en servicio del licor negro. Los effectcomes múltiples del término del uso eficaz múltiple de la energía de realizar la tarea de la evaporación. En tal configuración, el vapor vivo se condensa solamente en el primer evaporador del efecto, generando los vapores que entonces se envían para condensar en un segundo efecto donde ocurre la evaporación adicional. El proceso puede entonces ser repetido hasta alcanzar el evaporador pasado del efecto donde los vapores generados se condensan en un condensador usando el agua de enfriamiento.
La generación del vapor en el molino de Kraft es gastos de explotación significativos y todo lo posible se debe hacer para conservar su uso. La planta de la evaporación es con mucho el consumidor principal de ese vapor para el retiro del agua del licor negro débil. La operación económica del evaporador por lo tanto se afirma sobre el uso eficaz múltiple del calor disponible del vapor y por lo tanto en los ofeffects del número en YO.

Uso de la tecnología de la MVR:

Cuando la concentración de líquido evaporado se aumenta y su punto de ebullición se aumenta dentro de cierto límite, por ejemplo, cuando la concentración de líquido negro evaporado está debajo del 20%, el punto de ebullición es no más el ℃ aumentado que 1,5.

Se utiliza en las áreas o las empresas donde está barato el precio de la electricidad y la energía térmica es costosa.

Uso de la tecnología en la evaporación del licor negro de la pulpa
Tomando la evaporación de la paja del trigo reduzca el licor a pulpa negro como un ejemplo, el proceso de la evaporación de la combinación de la tecnología de la MVR y la evaporación multi del efecto fue comparada con el proceso multi de la evaporación del efecto. Los detalles están como sigue.

2,1 parámetros principales y esquema de la evaporación

Los resultados muestran que el flujo del licor negro diluído es 128.6t/h, la temperatura del licor negro diluído son el ℃ 70, la concentración de licor negro diluído es el 10%, la concentración de licor negro concentrado es el 45%, y el agua de la evaporación es 100t/H. El proceso multi de la evaporación del efecto es estación de la evaporación de 5 efectos, y el proceso combinado de la evaporación es concentración de la MVR pre de + estación de la evaporación 5 efectos.

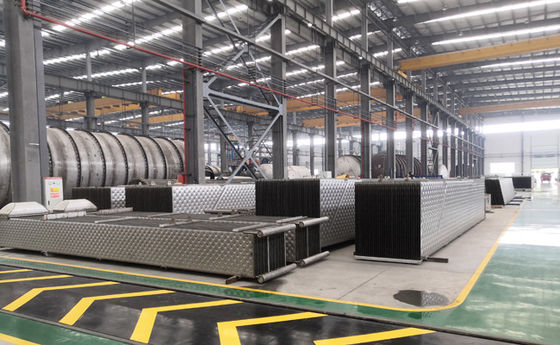

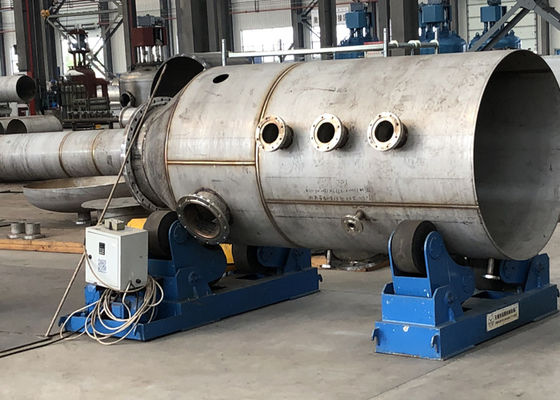

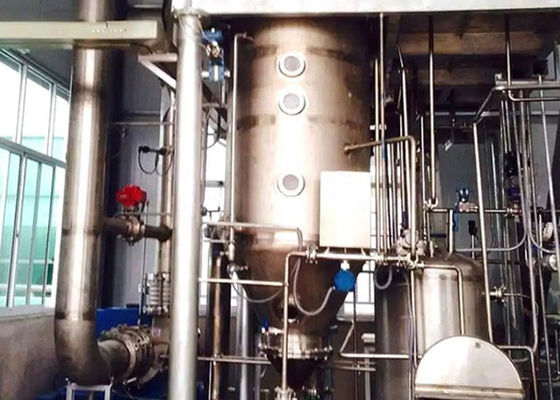

Nuestra capacidad de la producción
