Licor negro
El licor negro es el licor inútil del proceso que reduce a pulpa de Kraft después de que se termine el reducir a pulpa. Contiene la mayor parte de los elementos inorgánicos de cocinar originales y la sustancia de madera degradada, disuelta. Este último incluye el ácido acético, ácido fórmico, ácidos sacarínicos, numerosos otros ácidos carboxílicos (todos como las sales del sodio), disolvió las hemicelulosas (especialmente xilanos), el metanol, y centenares de otros componentes. Es una mezcla extremadamente compleja. El licor negro se debe concentrar a tan alto un contenido de sólidos como sea posible antes de ser quemada en la caldera de la recuperación para maximizar la recuperación de calor. La viscosidad sube rápidamente con la concentración sobre el 50%, con los licores negros de la madera blanda siendo más viscosos que los licores negros de la madera dura.
Tecnología de la MVR
La tecnología de la MVR es comprimir el vapor secundario del evaporador por método mecánico, aumentar su presión y temperatura, aumentar su entalpía, y después enviarla de nuevo a la cámara de calefacción del evaporador que se utilizará como vapor de calefacción, para mantener el líquido de la alimentación estado de ebullición, mientras que el vapor de calefacción sí mismo condensa en el agua. Comparado con la tecnología multi de la evaporación del efecto, la tecnología de la MVR comprime y recicla todo el vapor secundario y recupera el calor latente, así que es más ahorro de energía que la tecnología multi de la evaporación del efecto.
Uso de la tecnología de la MVR:
Cuando la concentración de líquido evaporado se aumenta y su punto de ebullición se aumenta dentro de cierto límite, por ejemplo, cuando la concentración de líquido negro evaporado está debajo del 20%, el punto de ebullición es no más el ℃ aumentado que 1,5.
Se utiliza en las áreas o las empresas donde está barato el precio de la electricidad y la energía térmica es costosa.
2. Uso de la tecnología en la evaporación del licor negro de la pulpa
Tomando la evaporación de la paja del trigo reduzca el licor a pulpa negro como un ejemplo, el proceso de la evaporación de la combinación de la tecnología de la MVR y la evaporación multi del efecto fue comparada con el proceso multi de la evaporación del efecto. Los detalles están como sigue.
2,1 parámetros principales y esquema de la evaporación
Los resultados muestran que el flujo del licor negro diluído es 128.6t/h, la temperatura del licor negro diluído son el ℃ 70, la concentración de licor negro diluído es el 10%, la concentración de licor negro concentrado es el 45%, y el agua de la evaporación es 100t/H. El proceso multi de la evaporación del efecto es estación de la evaporación de 5 efectos, y el proceso combinado de la evaporación es concentración de la MVR pre de + estación de la evaporación 5 efectos.
Las plantas de la evaporación bien-se prueban en instalaciones en todo el mundo. Hay una variedad de configuraciones y de modelos disponibles – de pre-evaporadores a los trenes de efectos múltiples de la evaporación – acomodar las necesidades de la evaporación incluso de la fábrica de celulosa más desafiadora o de la instalación para tratamiento de efluentes
La ventaja principal a los evaporadores de efectos múltiples es la utilización de las superficies de calefacción probadas de la laminilla para la eficacia alta y la confiabilidad.
pp-evaporación-planta-laminilla

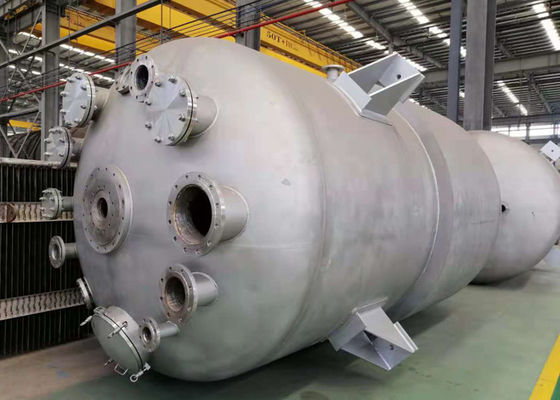

Planta de la evaporación laminar

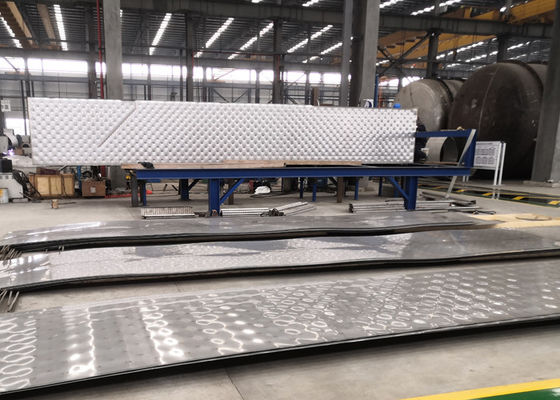

superficie de calefacción de la laminilla
Consumo mecánico del evaporador de la MVR de la recompresión del vapor comparado con el equipo tradicional de la evaporación calculado evaporando el agua 1T
| Nombre | Vapor | Electric Power | Coste total (RMB) | ||
| Capacidad de la evaporación (kg/h) | Consumo (t) | Coste (RMB) | Consumo (kilovatios) | Coste (RMB) | |
| Evaporador de solo efecto | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Evaporador de efecto doble | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Evaporador de tres efectos | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Evaporador de la MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
La segregación condensada muy eficiente en los conductos y las laminillas del evaporador, más el desmontaje integrado de fracciones condensadas asquerosas, produce el agua limpia y reutilizable. El metanol en el licor se separa del condensado y se recupera como combustible auxiliar en un sistema de la licuefacción del metanol.
La tecnología de la cristalización se utiliza en el sistema integrado. La energía se conserva usando el vapor secundario del evaporador para el proceso de la cristalización.
El uso del desmontaje condensado asqueroso completamente integrado, de la distribución optimizada del licor, y de la capacidad para utilizar diversas fuentes de calor dentro de un solo efecto termal para asegurar un sistema de la evaporación que cumple requisitos únicos de cliente mientras que proporciona la disponibilidad y el rendimiento energético mejor.
