Evaporador industrial de ahorro de la placa de la almohada de Enbossed de la soldadura de laser de la energía en sistema de la MVR Evaporatotion
Descripción de la MVR
Sistema mecánico de la recompresión de la vaporización, que se llama la MVR que el principio es comprimir el segundo vapor generado por el evaporador por el compresor del vapor de la eficacia alta; este proceso transfiere energía eléctrica a la energía térmica y más alto la presión y la temperatura del segundo vapor. El segundo vapor con una temperatura más alta será enviado al sitio de la evaporación de calentar el producto para la evaporación. El calor de la vaporización latente del segundo vapor puede ser utilizado tan circular. Haciendo uso de menos energía que sea la energía mecánica de la rueda de la cuchilla de compresor como la pompa de calor de la compresión, la energía se añade en el medio de calefacción y se utiliza circular en proceso de calefacción. Bajo esta circunstancia, ninguna necesidad de añadir el primer vapor como medio de calefacción.
Características principales:
La tecnología de ahorro de energía del evaporador de la MVR es la tecnología internacional más avanzada del evaporador, necesita solamente pocos vapor vivo (cuando el evaporador del comienzo necesita poco el vapor vivo, durante el funcionamiento normal casi no necesitar el vapor vivo), que reducen grandemente gastos de explotación del negocio, reduce la contaminación ambiental.
Debido adoptar fuente de calor de la fuente del compresor, hay poca diferencia de la temperatura que comparó con el evaporador tradicional, y puede alcanzar la evaporación moderada, calidad del producto grandemente mejorada y reducir el ensuciar.
No hay condensador de la necesidad o solamente el condensador tamaño pequeño de la necesidad, la estructura y el proceso muy simple, él pueden ser operación automática completa, funcionamiento continuo, seguridad y confiable.
Este sistema interno del evaporador equipado de la tubería limpia del CIP, que puede alcanzar limpio en el lugar, fácil actuar y sin ángulo muerto.
El material líquido se puede evaporar bajo baja temperatura (50-100℃) en este evaporador, el material líquido es uniforme y sin material de funcionamiento, la coquefacción no fácil, desnaturalización de calefacción material es mínima.
Debido al uso de 100% calores latentes de reciclaje del vapor secundario, evitar totalmente el uso del vapor vivo, consumo tan grandemente reducido del vapor.
Para los materiales sensibles al calor se puede utilizar con la bomba de vacío, que se puede hacer adentro cerca de la presión absoluta bajo vacío, para realizar la evaporación de la baja temperatura, la temperatura mínima de la evaporación pueda ser el ℃ 50.
Control de proceso simple y automatización-porque de la pequeña cantidad de retención flúida, el evaporador en capa delgada puede ser cambio según diverso grado del vacío/la temperatura de alimentación de la concentración de la capacidad, que es las condiciones básicas para la calidad estable de productos.
Características técnicas de la MVR
La tecnología de la MVR utiliza el vapor generado para el calor en vez de fuentes de calor costosas
La tecnología de la MVR no requiere una torre de enfriamiento, reduciendo grandemente el uso del agua de enfriamiento
La tecnología de la MVR es más eficiente que energía de ahorro de la tecnología de efectos múltiples tradicional de la evaporación y la reducción de gastos de explotación
La tecnología de la MVR es verdad ahorro de energía, ahorra de agua, ambiental-sonido, y ayudas con el reciclaje del recurso
La tecnología de la MVR alcanza la evaporación a baja temperatura, reduciendo grandemente el impacto en su material
La estructura de sistema de la tecnología de la MVR es simple, lleno-automatizado, con el funcionamiento continuo
Los sistemas de la MVR consisten en un evaporador, un compresor del vapor, separadores, bombas, una tubería, una instrumentación, y componentes eléctricos del control
Los sistemas de la MVR se pueden diseñar alrededor de evaporadores simples o de evaporadores en capa delgada sofisticados del tubo
Los sistemas de la MVR pueden utilizar la compresión simple del vapor o las bombas sofisticadas de las raíces
Los sistemas de la MVR pueden tener interrupción líquida baja, o sean sistemas más de gran capacidad del tanque
Los sistemas de la MVR pueden alcanzar una variedad de evaporación, diseño de proceso y la composición flúida determinará esto
Comparación de costes de operación
La operación de los dos procesos de la evaporación para el tratamiento se muestra en la tabla.
Operación de dos procesos de la evaporación para tratar las aguas residuales del papel.
artículo | estación de 5 efectos | proceso combinado de la evaporación | ||
De la MVR concentración pre | estación de la evaporación 5-effect | |||
Agua de la evaporación (t/h) | 100 | 64,28 | 35,72 | |
Concentración entrante (%) | 10 | 10 | 20 | |
Hacia fuera concentración (%) | 45 | 20 | 45 | |
Área del evaporador (㎡) | 10000 | 8500 | 4000 | |
Área del condensador (㎡) | 800 | / | 300 | |
Consumo | Vapor (t/h) | 25 | / | 9 |
Electricidad (kWh/h) | 500 | 1600 | 180 | |
Agua (t/h) | 900 | / | 350 | |
Coste de funcionamiento | RMB/hour | 4500 | 960 | 1633 |
Capacidad de la evaporación del agua de RMB/T | 45 | 25,93 | ||
RMBx10000/día | 10,8 | 6,2 | ||
RMBx10000/año (340days) | 3672 | 2115 |
Nota: Valoración costada en funcionamiento: vapor 150rmb/t, electricidad 0,6 rmb/KVH, agua 0.5rmb/t.
La inversión del equipo de proceso combinado de la evaporación aumentó: evaporador (2500 m2) 375x10000 RMB; Compresor 400x10000rmb, 775x10000 total RMB de la MVR
Reducción gasto explotación anual del proceso combinado de la evaporación: 3672-2115 = 1557 (10000RMB)
Período de reembolso del aumento de la inversión de proceso combinado de la evaporación: 755 ÷ 1557=0.5year
Puede ser visto que tomando la escala de 100t/de h como un ejemplo, el proceso combinado de la evaporación puede recuperar la inversión creciente por la mitad un año, y la reserva 1557 (10000 RMB) cada año en el futuro, con las considerables ventajas económicas.
La capacidad de dirección puede estar hasta 100T/h, con ventajas tales como pequeño espacio, estructura compacta, operación estable y así sucesivamente.
Dibujo del principio de funcionamiento

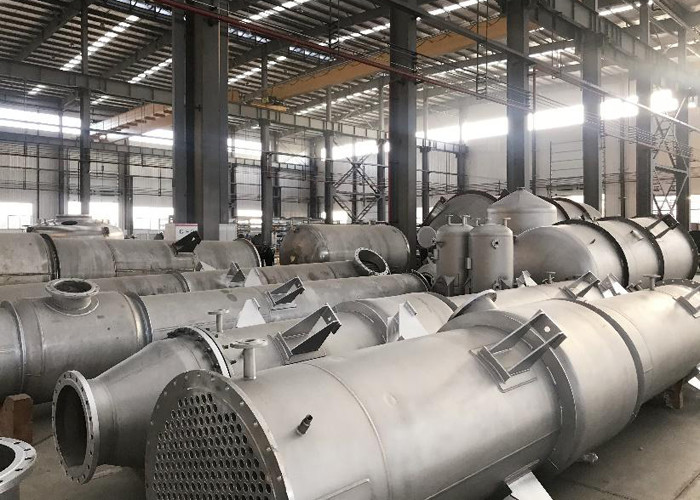

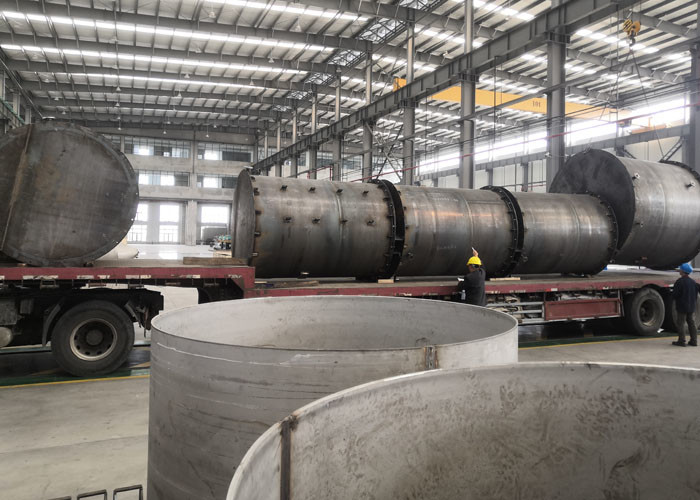

Nuestra capacidad y certificado de la producción
