Evaporador grabado en relieve doble bajo de la placa de la almohada del consumo del vapor
Usos de la MVR
El ahorro de la energía de la MVR, tecnología a baja temperatura de la evaporación substituye evaporadores simples. La MVR es ampliamente utilizada en muchos usos, incluyendo:
Descarga líquida cero para el tratamiento de aguas residuales industrial
Industria química para la evaporación, la cristalización, y la purificación
Concentración de la salmuera de sal
Concentración de la salmuera del RO
Concentración de la industria de las bebidas (leche, jugo, azúcar, etc.)
Concentración de la industria alimentaria (MSG, soja, proteína, azúcar)
Concentración de la industria farmacéutica (medicinas, vitaminas)
Introducción de productos
El evaporador de la MVR comprime el vapor a baja temperatura a través del compresor, aumenta la temperatura y la presión, y aumenta la entalpía, y después entra en el cambiador de calor para que la condensación haga el uso completo del calor latente del vapor. A excepción del arranque, el vapor secundario del evaporador sin vapor crudo durante el proceso entero de la evaporación es comprimido por el compresor, el aumento de la presión y de la temperatura, y los aumentos de la entalpía, y después se envía a la cámara de calefacción del evaporador que se utilizará como vapor de calefacción. Mantenga el líquido material un estado de ebullición, mientras que el vapor de calefacción sí mismo condensa en el agua. De esta manera, el vapor previamente desechado se utiliza completamente, se recupera el calor latente, y se mejora la eficacia termal.
Principio de funcionamiento
Comprima el vapor secundario usando el compresor centrífugo del vapor o el otro dispositivo de la compresión del vapor para asegurarse de sus propiedades físicas cumple con los requisitos para calentar el vapor; la evaporación que lo utiliza como vapor de calefacción requiere solamente la fuente fresca del vapor cuando se enciende la máquina. Después de incorporar la operación normal, no hay necesidad de suministrar el nuevo vapor y no (o muy pequeño) el vapor secundario necesita la condensación. Por lo tanto la evaporación de la MVR redujo substancialmente demanda del vapor pero consume más poder.
Características principales
El poder impulsión principal del sistema de la evaporación de la MVR es energía eléctrica. La transferencia de energía eléctrica a la energía mecánica y mejorar la calidad del segundo vapor que es más económico que la producción o compra el vapor fresco.
Bajo la mayor parte de proceso de la evaporación, el sistema necesita no el vapor fresco durante la operación. Necesite solamente una cierta remuneración del vapor para precalentar la materia prima cuando la energía térmica del producto descargado o del líquido de madre no puede deber reciclado procesar el requisito.
Ningún condensador independiente de la necesidad para la segunda condensación del vapor, así que ninguna agua de enfriamiento de circulación de la necesidad. El recurso hídrico y la energía eléctrica serán ahorrados.
Comparado con los evaporadores tradicionales, la diferencia de la temperatura del evaporador de la MVR es mucho más pequeña, puede alcanzar la evaporación moderada, para mejorar grandemente calidad del producto y reducir el ensuciar.
La temperatura de la evaporación del sistema se puede controlar y muy conveniente para la evaporación una concentración de producto sensible termal.
Coste del consumo y de operación de la energía más baja.
Operación
La operación de los dos procesos de la evaporación para el tratamiento de la paja del trigo reduce el licor a pulpa negro se muestra en la tabla.
Operación de dos procesos de la evaporación para tratar el licor negro de la celulosa
artículo | estación de 5 efectos | proceso combinado de la evaporación | ||
De la MVR concentración pre | estación de la evaporación 5-effect | |||
Agua de la evaporación (t/h) | 100 | 64,28 | 35,72 | |
Concentración entrante (%) | 10 | 10 | 20 | |
Hacia fuera concentración (%) | 45 | 20 | 45 | |
Área del evaporador (㎡) | 10000 | 8500 | 4000 | |
Área del condensador (㎡) | 800 | / | 300 | |
Consumo | Vapor (t/h) | 25 | / | 9 |
Electricidad (kWh/h) | 500 | 1600 | 180 | |
Agua (t/h) | 900 | / | 350 | |
Coste de funcionamiento | RMB/hour | 4500 | 960 | 1633 |
Capacidad de la evaporación del agua de RMB/T | 45 | 25,93 | ||
RMBx10000/día | 10,8 | 6,2 | ||
RMBx10000/año (340days) | 3672 | 2115 |
Nota: Valoración costada en funcionamiento: vapor 150rmb/t, electricidad 0,6 rmb/KVH, agua 0.5rmb/t.
La inversión del equipo de proceso combinado de la evaporación aumentó: evaporador (2500 m2) 375x10000 RMB; Compresor 400x10000rmb, 775x10000 total RMB de la MVR
Reducción gasto explotación anual del proceso combinado de la evaporación: 3672-2115 = 1557 (10000RMB)
Período de reembolso del aumento de la inversión de proceso combinado de la evaporación: 755 ÷ 1557=0.5year
Puede ser visto que tomando la escala de 100t/de h como un ejemplo, el proceso combinado de la evaporación puede recuperar la inversión creciente por la mitad un año, y la reserva 1557 (10000 RMB) cada año en el futuro, con las considerables ventajas económicas.
Dibujo del principio de funcionamiento

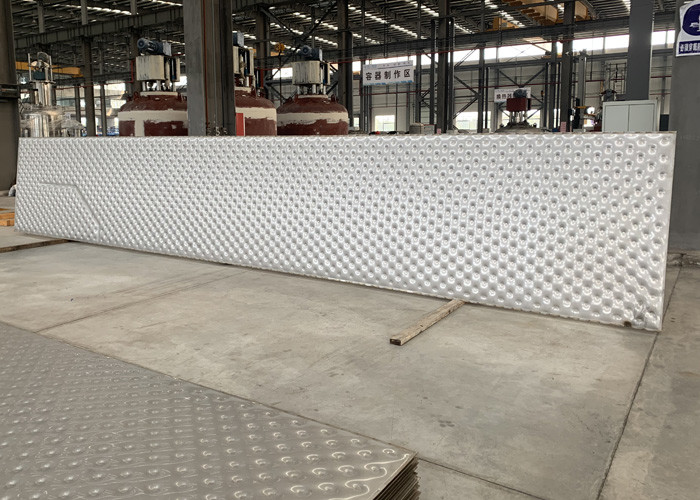

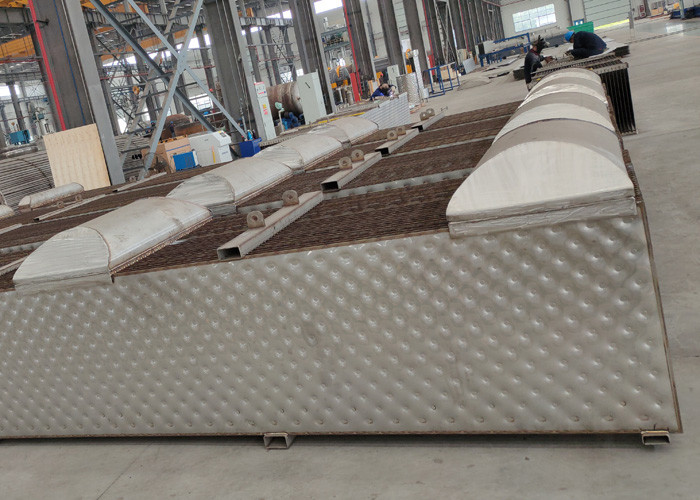

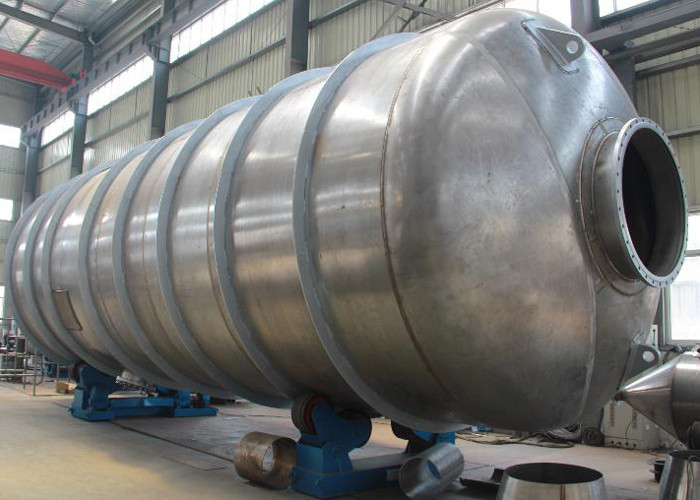

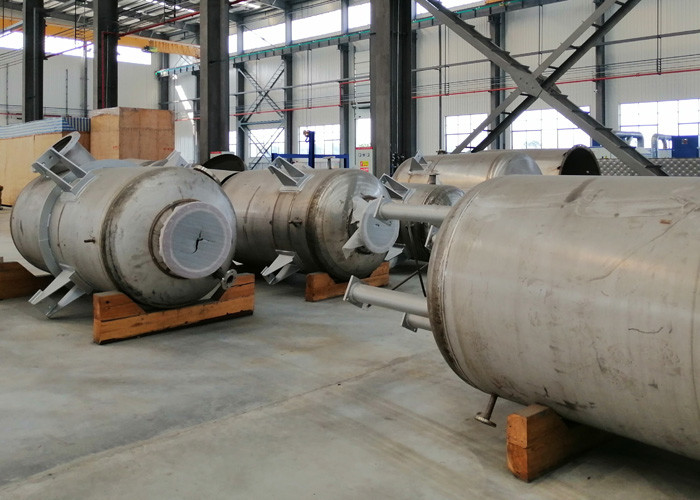

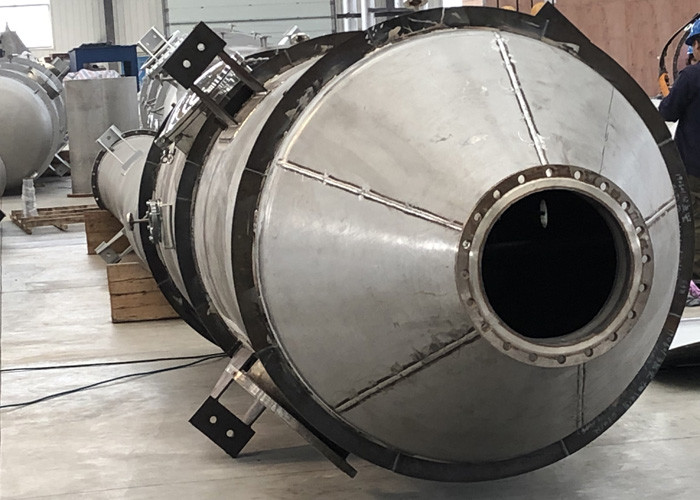

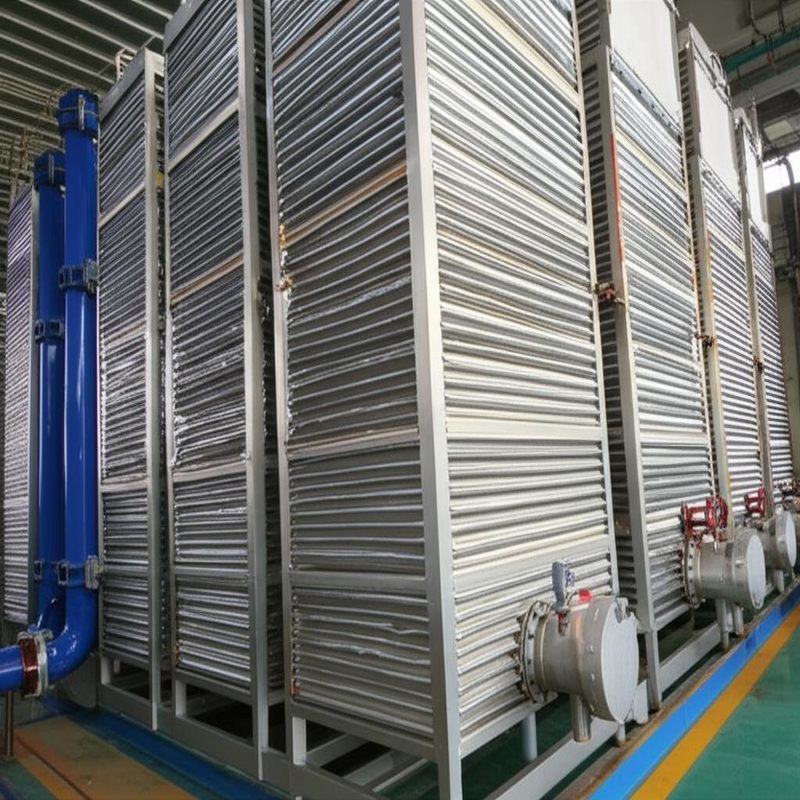

Taller
