Evaporador en capa delgada tubular de la MVR
Evaporador en capa delgada tubular automático en la recompresión mecánica del vapor (MVR)
Principio y características de funcionamiento:
Después de precalentar por el precalentador, el material se añade de la caja superior del tubo del cambiador de calor. El material se distribuye en cada tubo del intercambio de calor a través del distribuidor líquido, y una película líquida uniforme se forma a lo largo de la pared interna del tubo del intercambio de calor. La película líquida en el tubo es calentada por el vapor de calefacción en el lado de la cáscara durante el proceso de flujo hacia abajo, hirviendo y evaporándose mientras que fluye hacia abajo. En la parte inferior del tubo del intercambio de calor, el material se convierte en líquido concentrado y vapor secundario. Las caídas líquidas concentradas en la caja más baja del tubo, y el vapor secundario entra en el separador gaseoso líquido. En el separador gaseoso líquido, las gotitas líquidas arrastradas por el vapor secundario se quitan, y la evaporación secundaria pura se transporta del separador al compresor. El compresor comprime el vapor secundario y lo envía al lado de la cáscara del cambiador de calor como vapor de calefacción para la fuente de calor del evaporador. Se observa el proceso continuo de la evaporación.
Las características del evaporador en capa delgada de la MVR están como sigue
1. La solución fluye en una forma de la película en un evaporador unidireccional con alto coeficiente de transferencia de calor;
2. Cubre una pequeña área;
3. Para el material sensible al calor, puede ser hecho en un material del paso, el tiempo de retención material es corto, y no es fácil causar el deterioro material;
4. Consumo de energía baja;
5. Pequeña retención líquida, fácil realizar la limpieza automática.
El sistema en capa delgada de la evaporación de la MVR es conveniente para la concentración de materiales y pre la concentración de cristalización de la sal. Es conveniente para los materiales de evaporación sin partículas, no fácil escalar y con viscosidad baja, especialmente para los materiales sensibles al calor.
Uso termal de la separación
La separación termal es una tecnología extensa en muchas industrias.
Sin embargo, las compañías incurren en típicamente los considerables costes energéticos debido al de mucha demanda para el vapor de proceso. Una medida eficaz para ahorrar energía, y para reducir el alto consumo del vapor, es la puesta en práctica de la compresión mecánica del vapor. Esta tecnología se utiliza en una amplia variedad de usos tales como destilación, cristalización y concentración.
Detalles de empaquetado Plástico quebrado anticolisión interno, caso de madera externo.
Puerto Shangai
Plazo de ejecución:
| Cantidad (sistemas) | 1 - 1 | >1 |
| Est. Tiempo (días) | 90 | Para ser negociado |
Consumo mecánico del evaporador de la MVR de la recompresión del vapor comparado con el equipo tradicional de la evaporación calculado evaporando el agua 1T
| Nombre | Vapor | Electric Power | Coste total (RMB) | ||
| Capacidad de la evaporación (kg/h) | Consumo (t) | Coste (RMB) | Consumo (kilovatios) | Coste (RMB) | |
| Evaporador de solo efecto | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Evaporador de efecto doble | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Evaporador de tres efectos | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Evaporador de la MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |

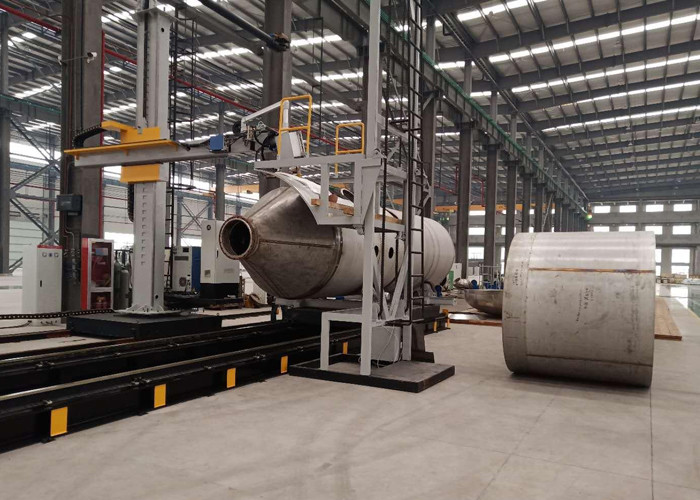

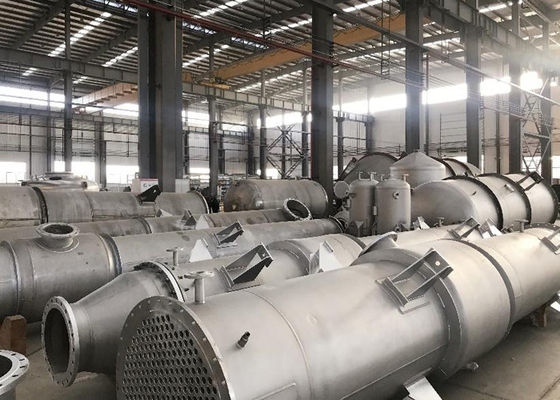

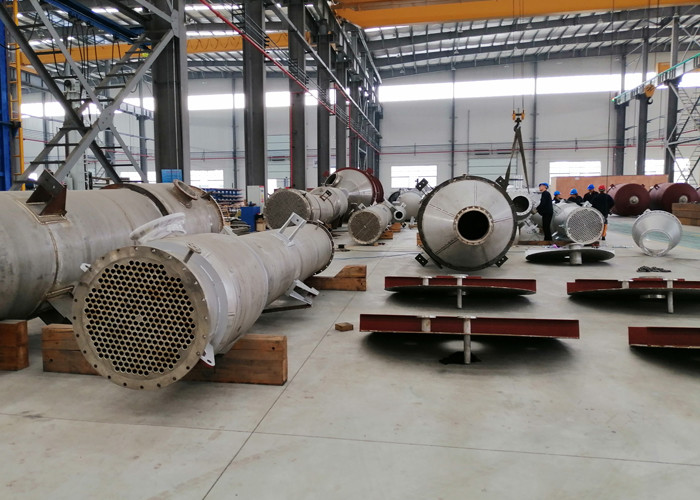

Taller del equipo de proceso
