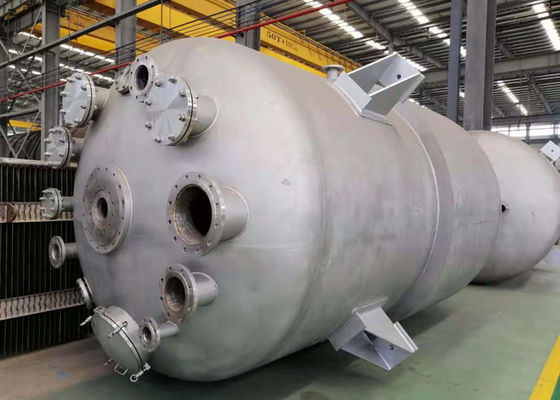

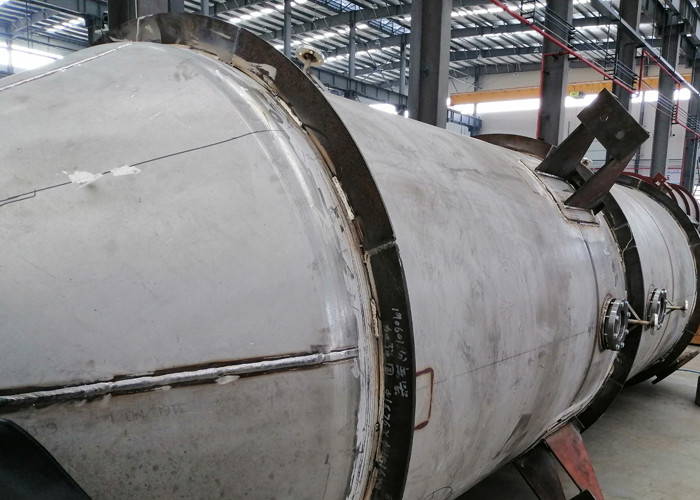

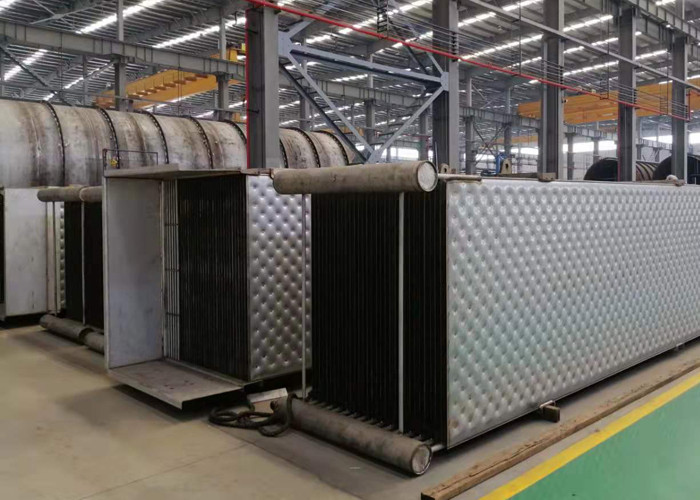

Cambiador de calor soldado con autógena de la placa de la almohada para el sistema en capa delgada del evaporador de la MVR
Tecnología de la MVR
La tecnología de la MVR es comprimir el vapor secundario del evaporador por método mecánico, aumentar su presión y temperatura, aumentar su entalpía, y después enviarla de nuevo a la cámara de calefacción del evaporador que se utilizará como vapor de calefacción, para mantener el líquido de la alimentación estado de ebullición, mientras que el vapor de calefacción sí mismo condensa en el agua. Comparado con la tecnología multi de la evaporación del efecto, la tecnología de la MVR comprime y recicla todo el vapor secundario y recupera el calor latente, así que es más ahorro de energía que la tecnología multi de la evaporación del efecto.
Ventajas de la tecnología de la MVR:
Después de arranque, no hay necesidad del vapor fresco, o una pequeña cantidad de vapor fresco se consume, así que el coste de operación es bajo.
La estructura simple, sola operación del efecto, simplifica la tubería, instrumento, sistema eléctrico.
Fácil comenzar, operación simple, operación estable, menos mantenimiento.
Ocupa un pequeño espacio y tiene pocas utilidades. En general, no hay necesidad del condensador y de la torre de enfriamiento.
La operación de los dos procesos de la evaporación para el tratamiento de la paja del trigo reduce el licor a pulpa negro se muestra en la tabla.
Operación de dos procesos de la evaporación para tratar el licor negro de la celulosa
| artículo | estación de 5 efectos | proceso combinado de la evaporación | ||
| De la MVR concentración pre | estación de la evaporación 5-effect | |||
| Agua de la evaporación (t/h) | 100 | 64,28 | 35,72 | |
| Concentración entrante (%) | 10 | 10 | 20 | |
| Hacia fuera concentración (%) | 45 | 20 | 45 | |
| Área del evaporador (㎡) | 10000 | 8500 | 4000 | |
| Área del condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Electricidad (kWh/h) | 500 | 1600 | 180 | |
| Agua (t/h) | 900 | / | 350 | |
| Coste de funcionamiento | RMB/hour | 4500 | 960 | 1633 |
| Capacidad de la evaporación del agua de RMB/T | 45 | 25,93 | ||
| RMBx10000/día | 10,8 | 6,2 | ||
| RMBx10000/año (340days) | 3672 | 2115 | ||
Nota: Valoración costada en funcionamiento: vapor 150rmb/t, electricidad 0,6 rmb/KVH, agua 0.5rmb/t.
La inversión del equipo de proceso combinado de la evaporación aumentó: evaporador (2500 m2) 375x10000 RMB; Compresor 400x10000rmb, 775x10000 total RMB de la MVR
Reducción gasto explotación anual del proceso combinado de la evaporación: 3672-2115 = 1557 (10000RMB)
Período de reembolso del aumento de la inversión de proceso combinado de la evaporación: 755 ÷ 1557=0.5year
Puede ser visto que tomando la escala de 100t/de h como un ejemplo, el proceso combinado de la evaporación puede recuperar la inversión creciente por la mitad un año, y la reserva 1557 (10000 RMB) cada año en el futuro, con las considerables ventajas económicas.
Rendimiento energético mejor
Comparado a los evaporadores de efectos múltiples, los evaporadores de la MVR consumen considerablemente menos energía.
Diseño no espumoso
Las velocidades bajas del vapor dentro del evaporador, las tarifas bajas del esquileo, y la construcción en capa delgada del libre flujo son ventajas del diseño en la creación de reducción al mínimo de la espuma. Esto es especialmente importante en evaporadores de la MVR, no sólo maximizar la producción de condensado limpio, pero también para la protección del compresor o de la fan.
No-tapar diseño
La distribución uniforme del licor del licor sobre las laminillas, y la redistribución continua del licor creado por la forma formada hoyuelos de la superficie de la laminilla, aseguran una superficie de calefacción totalmente mojada y eliminar el escalamiento o la concentración excesiva local del licor. La superficie de calefacción de la laminilla se asegura de que el escalamiento soluble en agua se puede quitar por un lavado simple del dilución, eliminando la necesidad de las caídas del sistema largas y costosas para limpiar.
Los condensados más limpios
La segregación condensada muy eficiente en los conductos y las laminillas del evaporador, más el desmontaje integrado de fracciones condensadas asquerosas, produce el agua limpia y reutilizable.
