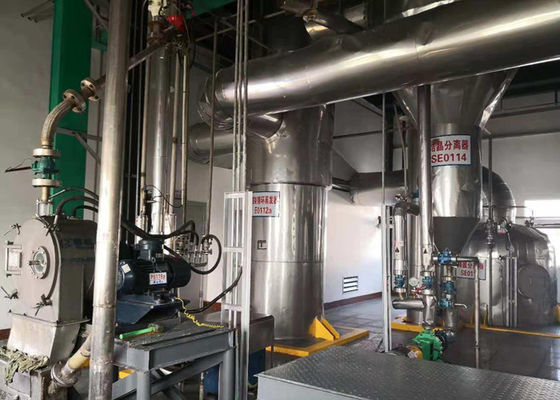

Tipo tubular evaporador de circulación forzada de la MVR del cambiador

Tipo tubular equipo de circulación forzada del evaporador de la MVR del cambiador

Evaporador en capa delgada tubular de la MVR

Principio y características de funcionamiento:

Después de precalentar por el precalentador, el material se añade de la caja superior del tubo del cambiador de calor. El material se distribuye en cada tubo del intercambio de calor a través del distribuidor líquido, y una película líquida uniforme se forma a lo largo de la pared interna del tubo del intercambio de calor. La película líquida en el tubo es calentada por el vapor de calefacción en el lado de la cáscara durante el proceso de flujo hacia abajo, hirviendo y evaporándose mientras que fluye hacia abajo. En la parte inferior del tubo del intercambio de calor, el material se convierte en líquido concentrado y vapor secundario. Las caídas líquidas concentradas en la caja más baja del tubo, y el vapor secundario entra en el separador gaseoso líquido. En el separador gaseoso líquido, las gotitas líquidas arrastradas por el vapor secundario se quitan, y la evaporación secundaria pura se transporta del separador al compresor. El compresor comprime el vapor secundario y lo envía al lado de la cáscara del cambiador de calor como vapor de calefacción para la fuente de calor del evaporador. Se observa el proceso continuo de la evaporación.

Las características del evaporador en capa delgada de la MVR están como sigue

1. La solución fluye en una forma de la película en un evaporador unidireccional con alto coeficiente de transferencia de calor;

2. Cubre una pequeña área;

3. Para el material sensible al calor, puede ser hecho en un material del paso, el tiempo de retención material es corto, y no es fácil causar el deterioro material;

4. Consumo de energía baja;

5. Pequeña retención líquida, fácil realizar la limpieza automática.

El sistema en capa delgada de la evaporación de la MVR es conveniente para la concentración de materiales y pre la concentración de cristalización de la sal. Es conveniente para los materiales de evaporación sin partículas, no fácil escalar y con viscosidad baja, especialmente para los materiales sensibles al calor.

Características principales:

La tecnología de ahorro de energía del evaporador de la MVR es la tecnología internacional más avanzada del evaporador, necesita solamente pocos vapor vivo (cuando el evaporador del comienzo necesita poco el vapor vivo, durante el funcionamiento normal casi no necesitar el vapor vivo), que reducen grandemente gastos de explotación del negocio, reduce la contaminación ambiental.

Debido adoptar fuente de calor de la fuente del compresor, hay poca diferencia de la temperatura que comparó con el evaporador tradicional, y puede alcanzar la evaporación moderada, calidad del producto grandemente mejorada y reducir el ensuciar.

No hay condensador de la necesidad o solamente el condensador tamaño pequeño de la necesidad, la estructura y el proceso muy simple, él pueden ser operación automática completa, funcionamiento continuo, seguridad y confiable.

Este sistema interno del evaporador equipado de la tubería limpia del CIP, que puede alcanzar limpio en el lugar, fácil actuar y sin ángulo muerto.

El material líquido se puede evaporar bajo baja temperatura (50-100℃) en este evaporador, el material líquido es uniforme y sin material de funcionamiento, la coquefacción no fácil, desnaturalización de calefacción material es mínima.

Debido al uso de 100% calores latentes de reciclaje del vapor secundario, evitar totalmente el uso del vapor vivo, consumo tan grandemente reducido del vapor.

Para los materiales sensibles al calor se puede utilizar con la bomba de vacío, que se puede hacer adentro cerca de la presión absoluta bajo vacío, para realizar la evaporación de la baja temperatura, la temperatura mínima de la evaporación pueda ser el ℃ 50.

Control de proceso simple y automatización-porque de la pequeña cantidad de retención flúida, el evaporador en capa delgada puede ser cambio según diverso grado del vacío/la temperatura de alimentación de la concentración de la capacidad, que es las condiciones básicas para la calidad estable de productos.

La capacidad de dirección puede estar hasta 100T/h, con ventajas tales como pequeño espacio, estructura compacta, operación estable y así sucesivamente.

Consumo mecánico del evaporador de la MVR de la recompresión del vapor comparado con el equipo tradicional de la evaporación calculado evaporando el agua 1T

Dibujo del principio de funcionamiento

Detalles del producto
