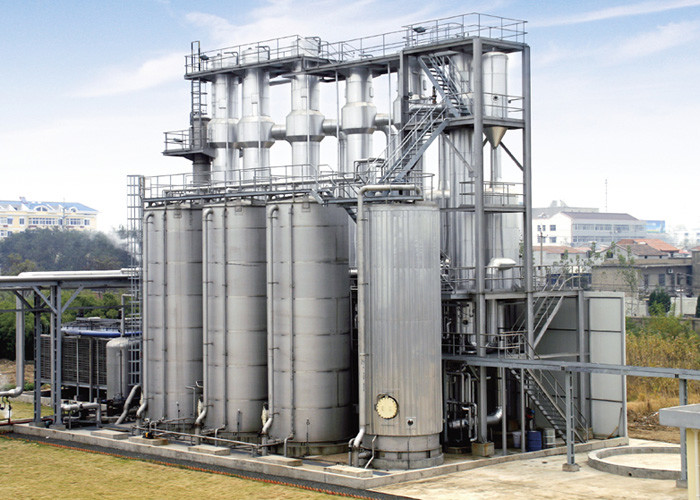

Evaporador de efecto múltiple de alto rendimiento y ahorro de energía para la industria química

Evaporador de efecto múltiple de alto rendimiento y ahorro de energía para la industria química

Evaporación de efectos múltiples

La evaporación de efecto múltiple sigue siendo uno de los métodos populares utilizados para la concentración de soluciones acuosas.

El principal factor que influye en la economía de un sistema de evaporadores es el número de efectos.

Al aumentar el número de efectos podemos aumentar la economía de un sistema de evaporadores.

El primer efecto de un evaporador de efecto múltiple es el efecto al que se alimenta el vapor crudo.

Los vapores obtenidos del primer efecto actúan como medio de calentamiento para otro efecto.

TVR o MVR se utiliza en los evaporadores de efecto múltiple para utilizar los vapores muertos.

Para un evaporador, la temperatura máxima de ebullición es de 80 °C en la primera etapa y de 40 °C en la última.

Proceso del material

(1) La materia prima se suministra al precalentador primario delantero por la bomba de alimentación a través del caudalímetro electromagnético,y luego entra en la parte superior del calentador de efecto primario a través del distribuidor de líquido para la evaporación y concentración primaria de la película de caída;

(2) The first effect concentrated liquid is transported to the top distributor of the second effect heater by the first effect bottom material circulating pump for secondary falling film evaporation concentration.

(3) The second effect concentrated liquid is transported to the top distributor of the third effect heater by the second effect bottom material circulating pump for third times of falling film evaporation concentration;

(4) Tercer efecto descarga de líquido concentrado, de acuerdo con la detección en línea del hidrómetro, detección en tiempo real de la concentración de material,si la concentración del material alcanza los requisitos establecidos, se interconectará con la válvula de descarga para abrir la válvula de descarga y transportar el material al tanque del producto terminado, de lo contrario,se abrirá la válvula de circulación del material para hacer que el material recicla en el evaporador de nuevo para la reevaporación.

Proceso de vapor

El vapor crudo entra en el calentador de efecto primario para calentar la concentración de evaporación: el vapor secundario generado por el efecto primario calienta el efecto secundario, y así sucesivamente.El vapor secundario generado por el tercer efecto entra en el condensador final para el enfriamiento por condensación, y el agua condensada es descargada por la bomba de condensado.

Proceso de condensación

El agua condensada producida por el efecto primario de precalentamiento de los materiales a través del tubo de transferencia de agua en la parte inferior de la cáscara, para ahorrar el consumo de vapor crudo;

El agua condensada producida por el efecto secundario y el tercer efecto es descargada por la bomba de condensado, y la descarga ha alcanzado la contaminación cero.El gas no condensante se conecta al condensador final por el tubo de gas no condensante y se descarga por la bomba de vacío.

Características

1Capacidad de evaporación: de 500 kg/h a 80 T/h
2Material: acero inoxidable 304 o acero inoxidable 316L;
3Proceso completamente cerrado, evaporación rápida y a baja temperatura.
4. Los tubos interiores son tubos sanitarios sin costuras de pulido de espejo, por lo que el material no es fácil de pegar en el tubo. Es fácil de limpiar;
5Bajo consumo de vapor: 1 kg de vapor puede evaporar 3,5-4 kg de agua;
6- Baja temperatura de evaporación: una parte del vapor secundario puede inhalarse en el calentador de un solo efecto mediante una bomba de presión caliente de tipo pulverización.Esto aprovecharía al máximo el calor y la temperatura de evaporación es baja.
7- Gran relación de concentración: adopta la evaporación de la película de caída, que hace que el líquido del material con una mayor viscosidad sea fácil de fluir y evaporarse, difícil de escalar, tiempo de concentración corto,la relación de concentración puede llegar a 1:5.
8Este equipo puede realizar la producción automática, la gestión del sistema intelectual, que está en conformidad con el estándar GMP.
9Se puede diseñar en diferentes procesos tecnológicos de acuerdo con las diferentes características de los materiales y los requisitos de los diferentes usuarios.

Especificaciones y parámetros técnicos típicos de los evaporadores de película de caída de tres efectos:

Cuadro de principios de trabajo

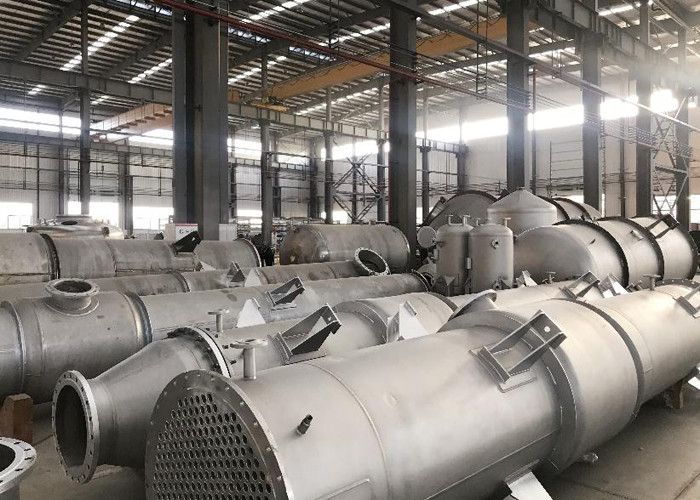

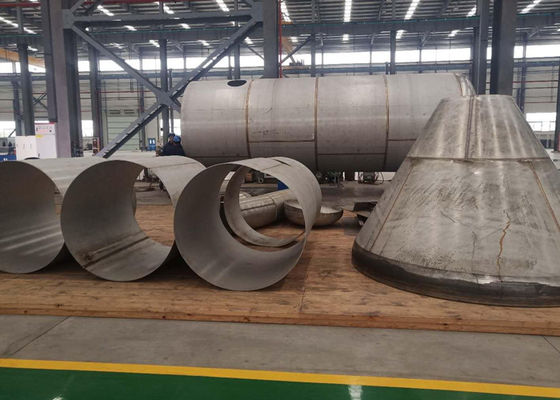

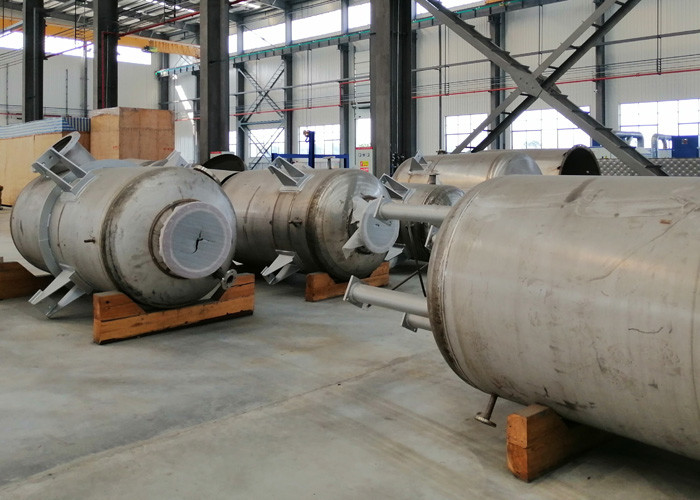

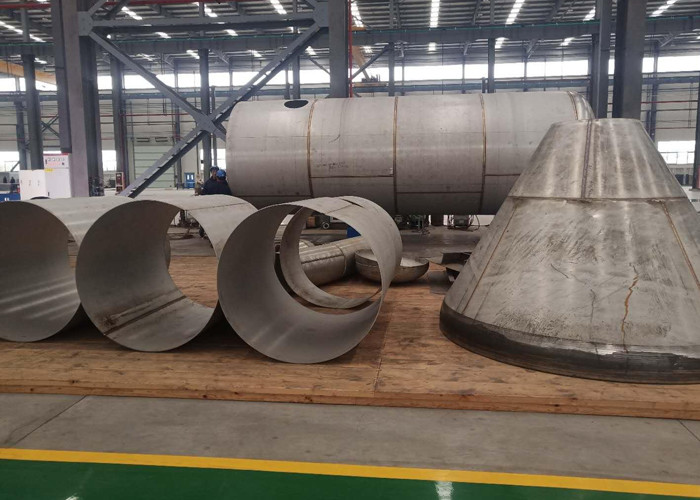

Sitio del taller
