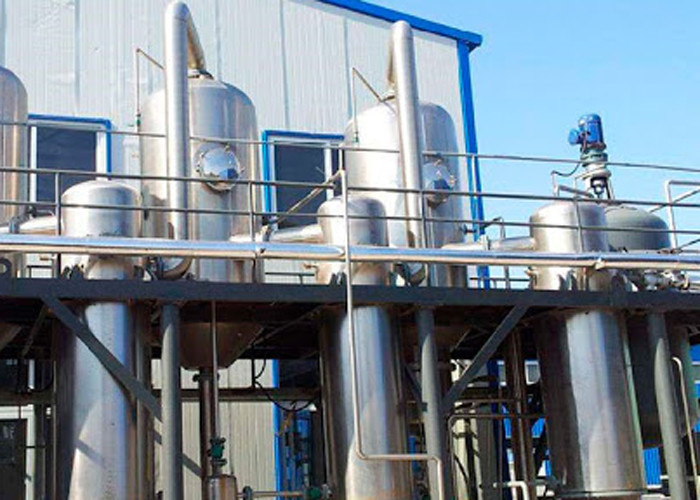

Evaporador del alto de fábrica del precio efecto multi eficiente del vacío/cristalizador en capa delgada de la evaporación
Evaporación de efecto múltiple
Los procesos de la evaporación de efecto múltiple pueden optimizar el rendimiento energético de instalaciones con el reciclaje del vapor.
Funcionamiento
El vapor proveyó durante el primer efecto produce el vapor en una presión más baja. Estos vapores entonces se utilizan en un segundo efecto como vapor de calefacción del vapor.
El número de efectos varía y puede ir hasta que 8. El número de efectos se elige según los gastos de la inversión y de explotación.
Los vapores en el mercado del efecto pasado deben ser condensados.
Principio del flujo paralelo del ejemplo
La solución incorpora el circuito del evaporador de la primera fase. Aquí se mezcla con la solución circulada y se calienta en el calentador H con vapor. En el evaporador V1, el solvente (agua) se evapora mientras que refresca la solución a la temperatura de ebullición. La solución entonces fluye a la segunda etapa, que se actúa bajo presión reducida y así en una temperatura más baja. El vapor generó en la primera fase se utiliza como medio de calefacción para la evaporación de la solución en la segunda etapa. Este proceso se puede repetir varias veces dependiendo de la elevación del punto de ebullición de la solución y de las condiciones existentes del marco. El vapor de la etapa pasada se condensa vía el agua de enfriamiento. Si la sal es cristalizada en la planta, la evaporación adicional concentrado la solución hasta tal punto que se forman los cristales. Si están deseados, los cristales en la suspensión pueden después ser separados de la solución y ser secados.
Conveniente para cualquier tipo de evaporador
El evaporador del efecto múltiple se puede componer de evaporadores en capa delgada, forzados o de flash-enfriamientos de la circulación.
Uso
Esta tecnología es grande cuando el coste del vapor es bajo.
Major Advantages de los sistemas de efectos múltiples:
Capacidad de maximizar el uso de la energía de la entrada (economía del vapor)
Energía reducida requerida para funcionar con el sistema completo
Carga de condensación reducida con los efectos adicionales (agua menos de enfriamiento necesaria)
Control de flujo del licor
Colección y proceso condensados asquerosos convenientes
Capacidad de hacer la limpieza en línea de efectos individuales
Eficacia termal máxima con la opción concurrente del flujo
Parámetros técnicos del evaporador en capa delgada
| Tipo | Solo efecto | Efecto doble | Efecto tres |
| Capacidad evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Densidad material de alimentación % | Según el material | ||
| Descargue la densidad material % | Según el material | ||
| Presión del vapor | 0.5-0.8 | ||
| Consumo del vapor/capacidad evaporativa (con la bomba de presión del calor) | 0,65 | 0,38 | 0,28 |
| Temperatura de evaporación | 45-90 | ||
| Temperatura de esterilización | 90-110 | ||
| Consumo de agua de enfriamiento/capacidad evaporativa (entrada 20°C, mercado 40°C) | 28 | 11 | 8 |
| Nota: podemos diseñar el producto de encargo que acuerda el requisito de cliente. | |||

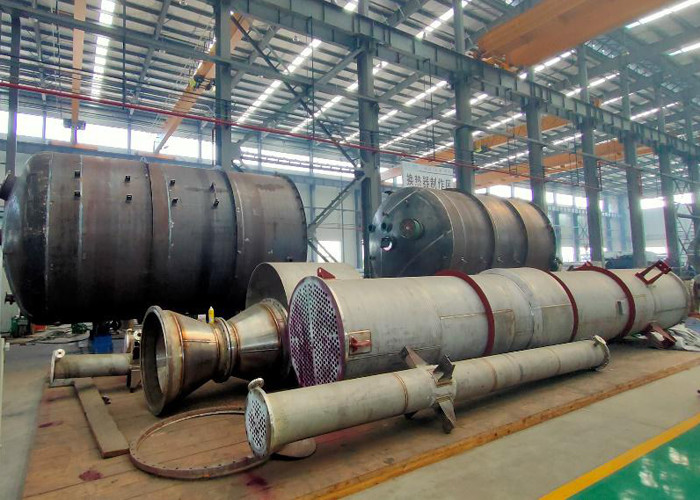

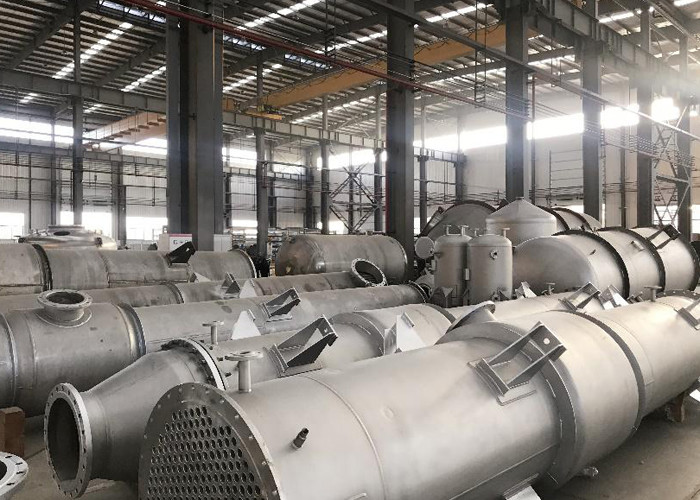

Nuestro sitio de la producción
