Evaporador en capa delgada de acero inoxidable del efecto multi para farmacéutico
Basic Properties
Place of Origin:
Jiangsu, China
Brand Name:
HANPU
Certification:
ISO9001,CE
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 SISTEMA
Price:
100,000USD~2,500,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P
Supply Ability:
1 set/90days
Specifications
| key words: | Personalizado | Main parts: | Evaporador de acero inoxidable |
| Application: | Tratamiento de efluentes farmacéuticos | Name: | Evaporador en capa delgada del efecto multi |
| Advantage: | Ahorro de energía | evaporation capacity: | 500-80000 kg/h |
| Core Components: | Bomba, sello mecánico | Type: | 1 / 2/ 3/ 4 efectos |
| Voltage: | 110V / 220V / 380V / 415V / 480V | Warranty of core components: | 1 año |
| High Light: | evaporador en capa delgada del efecto multi 80tph,Evaporador en capa delgada del efecto multi del CE,Farmacéutico YO evaporador |
||
Product Description
Evaporador de película descendente multiefecto de acero inoxidable para productos farmacéuticos
Diseñado para líneas de producción que cumplen con las GMP, nuestro evaporador de película descendente multiefecto de acero inoxidable concentra APIs, intermedios, jarabes y corrientes que contienen solventes sensibles al calor con un tiempo de residencia bajo y una excelente consistencia de lote a lote. Cuenta con superficies de contacto con el producto higiénicas de SS316L, CIP/SIP automatizado y documentación validada para cumplir con las expectativas de la FDA/EMA, al tiempo que reduce el consumo de vapor y la demanda de refrigeración.
Principio de funcionamiento
La alimentación se distribuye uniformemente en la parte superior de cada efecto y forma una película delgada dentro de los tubos. Bajo vacío, la película hierve a temperatura reducida. El vapor del efecto aguas arriba calienta el efecto aguas abajo, lo que permite una cascada de energía para lograr una alta economía de vapor. Los separadores ciclónicos garantizan una baja transferencia, mientras que el condensado se recupera como agua de servicio limpia.
Características principales
- Higiénico por diseño: Lado del producto SS316L, soldadura orbital, ID/OD de tubo pulido, drenajes inclinados, válvulas sanitarias y control de tramos muertos
- Calidad y cumplimiento: Diseño orientado a GMP con soporte DQ/IQ/OQ, trazabilidad de materiales, registros de calibración y protocolos FAT/SAT
- Integridad del producto: El tiempo de residencia corto y la operación a baja temperatura protegen los ingredientes activos, el color, el aroma y la viscosidad
- Eficiencia energética: Reutilización de calor multiefecto; TVR opcional para aumentar la economía de vapor y reducir los OPEX
Descripción general del proceso
- Precalentamiento y distribución: Alimentación precalentada a través de un intercambiador de condensado/placa y distribuida uniformemente al haz de tubos
- Efecto 1 -> n: Evaporación de película descendente al vacío; el vapor del efecto anterior se utiliza como medio de calentamiento
- Separación: Los eliminadores de niebla de alta eficiencia minimizan el arrastre y garantizan un condensado limpio
- Condensación y vacío: El condensador de superficie con bomba de vacío expulsa los no condensables; se recupera el condensado limpio
- Automatización y control: PLC/HMI con recetas, tendencias, alarmas; °Brix/densidad en línea (cuando corresponda), flujo, nivel, P/T
- CIP/SIP: Ciclos automatizados (alcalino/ácido/agua caliente) y vapor en el lugar opcional para una limpieza validada
Especificaciones técnicas
| Artículo | Rango típico / Nota |
|---|---|
| Capacidad de evaporación | 0.5-20 t/h por tren (multiefecto escalable) |
| Economía de vapor | ≈3.0-4.0 kg de agua/kg de vapor (con TVR) |
| Condiciones de funcionamiento | Funcionamiento al vacío, baja temperatura de ebullición; primer efecto ~80 °C -> último efecto ~40 °C (típico) |
| Materiales de construcción | Lado del producto SS316L; lado de servicio SS304; juntas PTFE/EPDM/FKM según se especifique |
| Acabado de la superficie | Contacto con el producto Ra ≤0.6-0.8 µm (personalizable) |
| Instrumentación | Flujo/nivel/presión/temperatura, conductividad (condensado), TOC opcional para plantas WFI |
| Cumplimiento | Recipientes ASME/PED, diseño GMP, registro de datos listo para 21 CFR Parte 11 bajo petición |
| CIP/SIP | Recetas automatizadas con puntos de verificación e informe de exportación |
| Aplicaciones | APIs, intermedios, jarabes, caldos de fermentación, eliminación de disolventes/agua, concentración de licor madre |

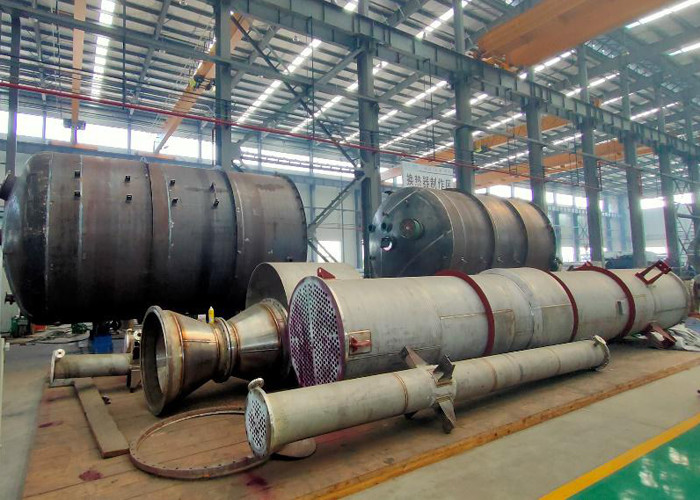

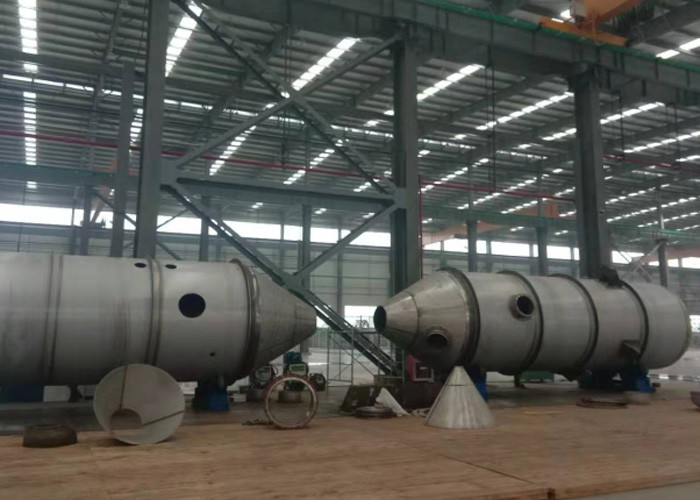

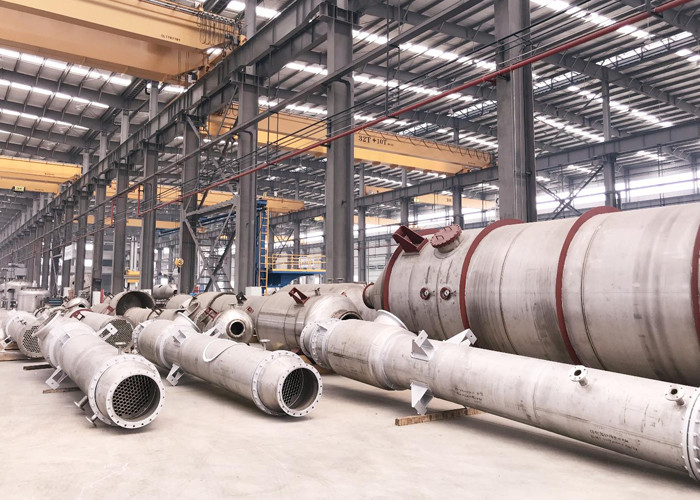

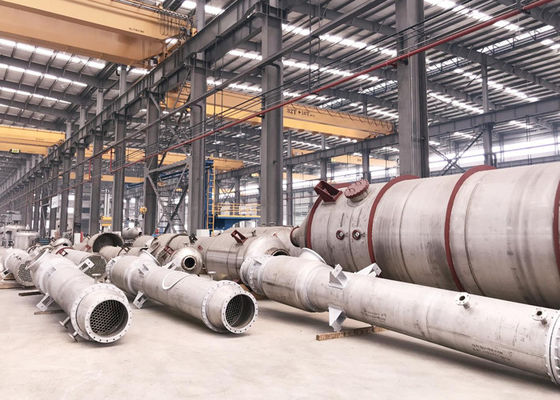

Taller y calidad de construcción
Ventajas para plantas farmacéuticas
- Calidad constante: El control estricto del tiempo de residencia y ΔT preserva los atributos de calidad críticos
- Menos servicios públicos: La cascada de energía multiefecto reduce las necesidades de vapor vivo y agua de refrigeración
- Paquete de documentación: DMR, mapas de soldadura, MTR, FAT/SAT, certificados de calibración y soporte de validación
- Fácil mantenimiento: Diseños accesibles, colectores de limpieza in situ y distribuidores extraíbles
Flujo de trabajo de entrega
Pruebas de viabilidad y laboratorio → Diseño térmico y balance de calor/masa → Piloto (opcional) → Ingeniería detallada → Fabricación y FAT → Instalación y puesta en marcha → Pruebas de rendimiento → Servicio de formación y ciclo de vida.
Acerca de Hanpu
Hanpu se especializa en sistemas de evaporación y cristalización MEE/MVR de ahorro de energía para aplicaciones farmacéuticas, biotecnológicas, de alimentos y bebidas, químicas y ambientales. Nuestra entrega EPC, diseño higiénico y soporte de validación le ayudan a operar de manera eficiente, cumplir con las normativas y escalar con confianza.
