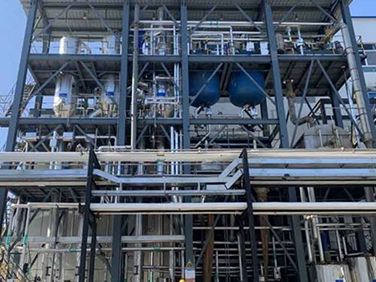

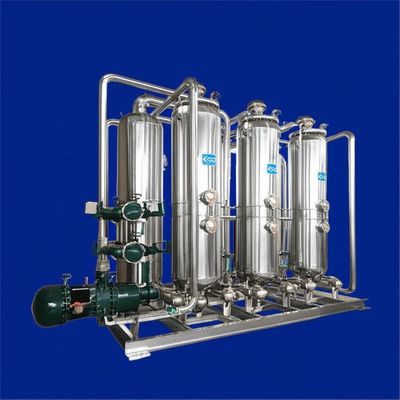

Planta del evaporador del efecto múltiple del CE para el cloruro sódico de las aguas residuales de la batería de litio
Basic Properties
Place of Origin:
Jiangsu, China
Brand Name:
HANPU
Certification:
CE，ISO9001
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 SISTEMA
Price:
100,000USD~2,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P
Supply Ability:
Meses 1 Set/3
Specifications
| Advantage: | Alta eficiencia | Key Selling Points: | Aguas residuales de la industria de baterías de litio |
| Name: | Evaporador multiefecto y cristalización | Application: | Cloruro de sodio para aguas residuales |
| Plate Material: | SS304/316/Ti | Voltage: | Las demás: |
| Characteristic: | reducir el consumo de vapor | Main parts: | cristalización del evaporador |
| Local Service Location: | Reino Unido, Estados Unidos, Italia... | Warranty: | 12 meses |
| High Light: | YO planta del evaporador del efecto múltiple,Planta del evaporador del efecto múltiple del CE,yo unidad del evaporador del efecto múltiple |
||
Product Description
Planta de Evaporación de Efecto Múltiple CE para Aguas Residuales de Baterías de Litio — Recuperación de Cloruro de Sodio
Construya una planta de Evaporación de Efecto Múltiple (MEE) certificada CE adaptada a las aguas residuales de baterías de litio. El sistema de Hanpu concentra salmuera de alta salinidad, permite la cristalización y recuperación de NaCl y reduce la demanda de vapor fresco mediante la reutilización del calor por etapas. Optimizado para efluentes de la cadena de suministro de vehículos eléctricos (salmueras de Li/Na, líquido de lavado de cátodos, rechazo de ósmosis inversa), nuestra solución MEE le ayuda a alcanzar ZLD/casi-ZLD con OPEX predecible y documentación lista para auditoría.

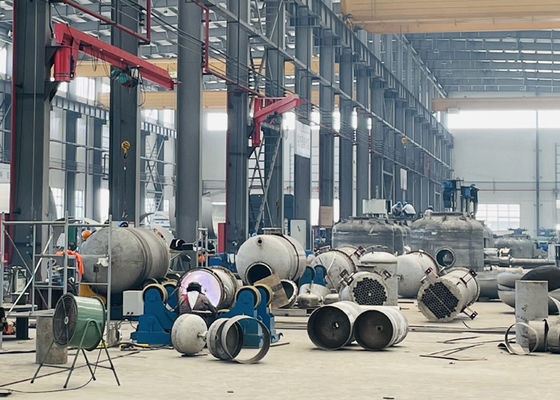

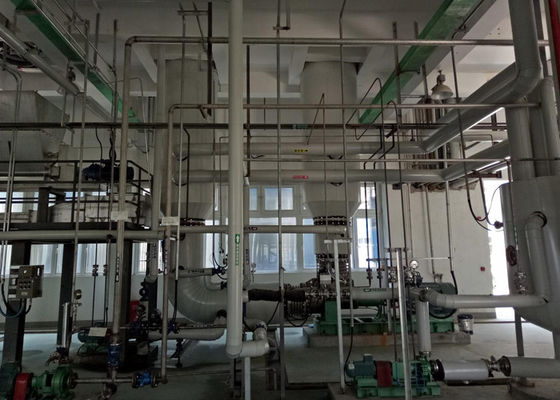

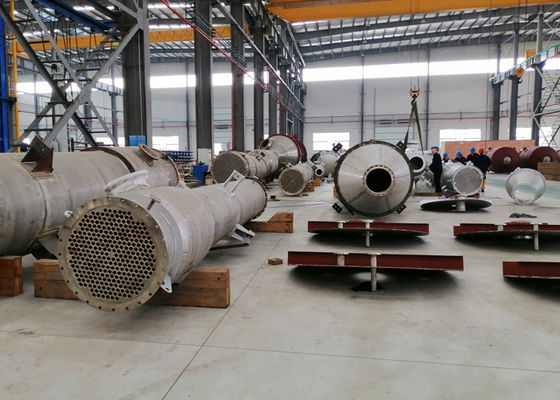

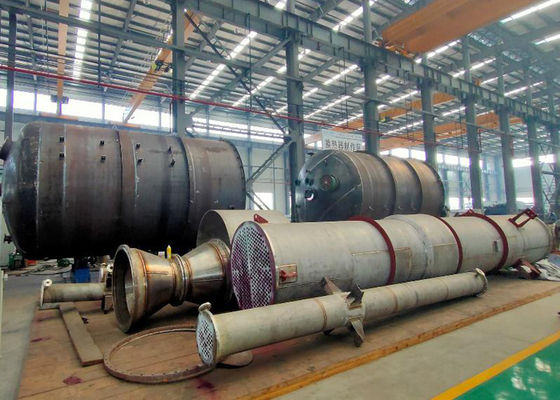

Instalación del Cliente — Vistas In Situ
Diseñado Específicamente para Salmueras de Baterías
Maneja altos TDS, surfactantes y compuestos orgánicos traza comunes en las aguas residuales de fabricación de cátodos/ánodos; operación estable a bajo ΔT para proteger especies sensibles al calor.
Valor del Producto Cloruro de Sodio
La salmuera concentrada alimenta un cristalizador al vacío para producir cristales de NaCl vendibles o reutilizables, lo que reduce los costos de eliminación y mejora las métricas de sostenibilidad.
Diseño Multi-Efecto de Ahorro de Energía
El vapor de cada efecto calienta el siguiente efecto (E1→E2→E3→E4*), reduciendo el uso de vapor; las actualizaciones opcionales de TVR/MVR reducen aún más los servicios públicos y la intensidad de carbono.
Descripción General del Proceso
- Interfaz de Pretratamiento: Ecualización/filtración y dosificación de antiincrustantes (según sea necesario) para estabilizar la calidad de la alimentación.
- Evaporación de Efecto Múltiple: El vapor vivo calienta el Efecto-1; los vapores generados caen en cascada a los efectos posteriores que operan a menor presión/temperatura.
- Gestión de Salmuera: La densidad/conductividad en línea activa el reciclaje o la descarga al cristalizador de NaCl; el condensado limpio se recupera para su reutilización.
- Vacío y No Condensables: El condensador de superficie con paquete de vacío asegura bajas temperaturas de ebullición; los no condensables se ventilan de forma segura.
- Manipulación de Cristales: La centrífuga/secadora aguas abajo (opcional) proporciona una densidad aparente y humedad consistentes para el almacenamiento o la venta.
Instantánea Técnica (Ilustrativa)
| Artículo | Rango Típico / Nota |
|---|---|
| Capacidad de evaporación | 1–20 t/h (dimensionamiento personalizado para la velocidad de la línea de aguas residuales de la batería) |
| Economía de vapor | ~3.0–4.0 kg de agua/kg de vapor (mayor con TVR/MVR) |
| Temperatura de funcionamiento (último efecto) | ~45–60 °C bajo vacío para limitar la incrustación y el ensuciamiento |
| Materiales de construcción | SS316L/dúplex en el lado del producto; elastómeros y juntas adaptados a la química |
| Controles y automatización | PLC/HMI con historial; puntos de ajuste basados en densidad o refractómetro; soporte remoto |
| Calidad del producto NaCl | Diseñado para la cristalización de cloruro de sodio de alta pureza (opción de cristalizador al vacío) |
| Servicios públicos | Bajo vapor crudo, baja agua de enfriamiento mediante recuperación de calor; energía dimensionada para bombas/vacío |
| Limpieza en el lugar | Patín CIP con recetas validadas; estrategia antiincrustante basada en datos piloto |
Cumplimiento CE y Garantía de Calidad
Nuestras plantas se entregan con marcado CE y documentación trazable, evaluación de riesgos, expedientes de piezas a presión/PED, protocolos FAT/SAT y manuales de operación, lo que respalda auditorías ambientales y de EHS sin problemas.
Lo que Recibe
- Paquete de diseño del proceso: PFD/P&ID, balance de calor y masa, lista de servicios públicos, narrativa de control.
- Efectos basados en patines, separadores, condensador de superficie, sistema de vacío, bombas e instrumentación.
- Integración a la cristalización de NaCl, centrifugación y secado (módulos opcionales).
- Puesta en marcha, pruebas de rendimiento contra KPI garantizados y capacitación del operador.
Casos de Uso en la Cadena de Suministro de Vehículos Eléctricos
- Concentración de aguas residuales de plantas de baterías de litio y recuperación de cloruro de sodio.
- Mejora de la salmuera de rechazo de ósmosis inversa para programas ZLD/casi-ZLD.
- Enjuagues de líneas de cátodos/ánodos, licores de decapado/neutralización y corrientes que contienen solventes (después del pretratamiento).
Acerca de Hanpu
Hanpu diseña y entrega sistemas MEE/MVR de eficiencia energética para aguas residuales de alta salinidad, fabricación de baterías, productos químicos y minerales. Nuestro enfoque EPC acorta los plazos, mejora el OPEX de por vida y proporciona un cumplimiento confiable para los ecosistemas modernos de baterías de litio.
