sistema evaporativo de la cristalización del Doble-efecto para las aguas residuales del cloruro de potasio de la industria de la batería de litio
¿Cuál es de características y de ventajas del sistema que se utilizará adentro para la depuradora de aguas residuales?
Según las características del material y el tamaño de la capacidad de la evaporación, puede ser diseñado como un solo-efecto o unidad de efectos múltiples de la evaporación, con la combinación flexible del equipo y el espacio de funcionamiento grande;
El coeficiente de transferencia de calor del sistema de efectos múltiples de la evaporación es relativamente alto, el tiempo de calentamiento del material es corto, y la temperatura de la evaporación es baja, que puede reducir con eficacia la corrosión del equipo.
El sistema de cocido al vapor al vapor de efectos múltiples hace el uso completo del calor latente del vapor secundario del material de minimizar la emisión del calor y de reducir el consumo de vapor crudo.
El tubo del intercambio de calor del sistema de efectos múltiples de la evaporación no es fácil ensuciar, con alta eficacia de la transferencia de calor, flexibilidad de funcionamiento grande, la operación confiable y el ciclo de funcionamiento largo.
Proceso material
(1) la materia prima es entregada al precalentador primario delantero por la bomba de alimentación a través del flujómetro electromágnetico, y después incorpora el top del calentador del efecto primario a través del distribuidor líquido para la evaporación y la concentración en capa delgada primarias;
(2) el líquido concentrado primer efecto es transportado al distribuidor superior del segundo calentador del efecto por la primera bomba de circulación del material de la parte inferior del efecto para la concentración en capa delgada secundaria de la evaporación.
(3) el líquido concentrado segundo efecto es transportado al distribuidor superior del tercer calentador del efecto por la segunda bomba de circulación del material de la parte inferior del efecto por tiempos del tercero de la concentración en capa delgada de la evaporación;
(4) descarga líquida concentrada efecto del tercero, según la detección en línea del aerómetro, detección en tiempo real de la concentración material, si la concentración material alcanza los requisitos determinados, será interconectada con la válvula de escape para abrir la válvula de escape y transportar el material al tanque del producto final, de otra manera, abrirá la válvula material de la circulación para hacer que el material recicla en el evaporador otra vez para la re evaporación.
Proceso del vapor
El vapor crudo entra en el calentador del efecto primario para la concentración de calefacción de la evaporación: el vapor secundario generado por el efecto primario calienta el efecto secundario, y así sucesivamente. El vapor secundario generado por el tercer efecto entra en el condensador del extremo para la condensación que se refresca, y el agua condensada es descargada por la bomba condensada.
Proceso condensado
El agua condensada producida por el efecto primario que precalienta los materiales a través del tubo de la transferencia del agua en la parte inferior de la cáscara, para ahorrar el consumo de vapor crudo;
El agua condensada producida por el efecto secundario y del tercero es descargada por la bomba condensada, y la descarga ha alcanzado la contaminación cero. El gas no de condensación es conectado con el condensador del extremo por el tubo de gas no de condensación y descargado por la bomba de vacío.
Major Advantages de los sistemas de efectos múltiples:
Capacidad de maximizar el uso de la energía de la entrada (economía del vapor)
Energía reducida requerida para funcionar con el sistema completo
Carga de condensación reducida con los efectos adicionales (agua menos de enfriamiento necesaria)
Control de flujo del licor
Colección y proceso condensados asquerosos convenientes
Capacidad de hacer la limpieza en línea de efectos individuales
Eficacia termal máxima con la opción concurrente del flujo
| Tipo | Solo efecto | Efecto doble | Efecto tres |
| Capacidad evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Densidad material de alimentación % | Según el material | ||
| Descargue la densidad material % | Según el material | ||
| Presión del vapor | 0.5-0.8 | ||
| Consumo del vapor/capacidad evaporativa (con la bomba de presión del calor) | 0,65 | 0,38 | 0,28 |
| Temperatura de evaporación | 45-90 | ||
| Temperatura de esterilización | 90-110 | ||
| Consumo de agua de enfriamiento/capacidad evaporativa (entrada 20°C, mercado 40°C) | 28 | 11 | 8 |
| Nota: podemos diseñar el producto de encargo que acuerda el requisito de cliente. | |||
Principio de funcionamiento

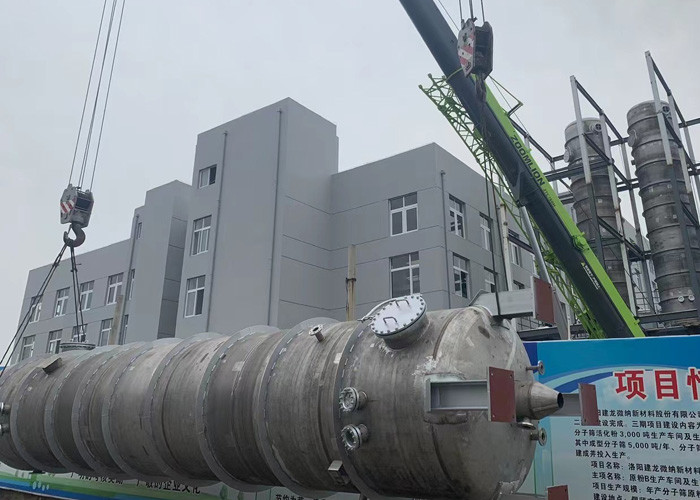

Nuestro sitio de la instalación de los clientes
