Sistema multi de acero inoxidable del evaporador del efecto
Basic Properties
Place of Origin:
Provincia de Jiangsu, China
Brand Name:
HANPU
Certification:
CE,ISO9001
Model Number:
HP-MEE
Trading Properties
Minimum Order Quantity:
1 SISTEMA
Price:
100,000USD~1,000,000USD/SET
Payment Terms:
T/T, L/C, D/A, D/P, Western Union
Supply Ability:
1 3 meses determinado
Specifications
| Key word: | Concentración de líquido madre de niacina | Material: | 304/316L de acero inoxidable, |
| After-sales Service: | Servicio de ingenieros de instalaciones disponible | Voltage: | 220-480V |
| Process: | Evaporación | Capacity: | Se aplicará el procedimiento siguiente: |
| Evaporation type: | Evaporación de 3 efectos. | Warranty of core components: | 12 meses |
| High Light: | Sistema multi del evaporador del efecto de HANPU,Sistema multi del evaporador del efecto de la MVR,Evaporador de acero inoxidable de 3 efectos |
||
Product Description

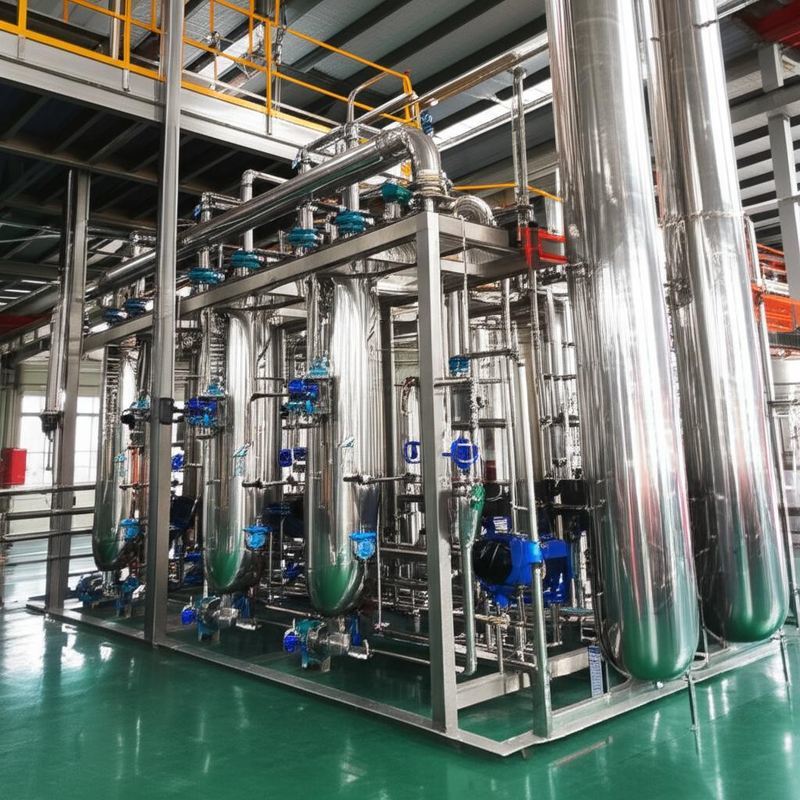

Sistema de evaporador multiefecto de acero inoxidable
ElEvaporador Multiefecto de Acero Inoxidable (MEE)de Hanpu está diseñado para concentración y cristalización de sal con eficiencia energética en aplicaciones químicas, alimentarias, farmacéuticas y de aguas residuales. Construido enSS304/SS316Lcon opcionalDúplex 2205/2507o titanio para salmueras duras, ofrece un rendimiento confiable, una recuperación limpia de condensado y una operación automatizada.
Construcción duradera e higiénica
Todas las piezas mojadas por el producto en acero inoxidable con tubos sanitarios pulidos a espejo minimizan la suciedad y simplifican el CIP.
Alta economía de vapor
Los efectos en cascada reutilizan el calor latente. Rendimiento típico:1 kg de vapor evapora entre 3,5 y 4,0 kg de agua(Opciones TVR/MVR para mayores ahorros).
Calidad estable y automatizada
El control PLC/HMI con retroalimentación de densidad/vacío/flujo garantiza una concentración, un tamaño de cristal y un rendimiento consistentes.
Descripción general del proceso: multiefecto de película descendente con cristalización al vacío
- Alimentación y precalentamiento:El licor crudo se dosifica al calentador de primer efecto a través de precalentadores.
- Efecto 1 → Efecto 2 → Efecto 3:El vapor vivo calienta Efecto 1; su vapor calienta el Efecto 2; El vapor del Efecto 2 calienta el Efecto 3 a presión y temperatura reducidas.
- Control de concentración:La densidad/conductividad en línea desencadena la descarga o el reciclaje para cumplir los objetivos.
- Cristalización al vacío (opcional):El concentrado se evapora/hierve al vacío para formar cristales (p. ej., NaCl); Los sólidos se separan mediante centrífuga o filtro.
- Condensación y servicios públicos:El vapor final se condensa en el condensador; condensado limpio recuperado; No condensables eliminados mediante bomba de vacío.
Estructura del sistema
Calentadores y separadores de efecto múltiple, precalentadores, condensador y conjunto de vacío, bombas de alimentación/circulación/descarga/condensado, cristalizador (opcional) y centrífuga, patín CIP, instrumentación (T/P/nivel/flujo/vacío/conductividad) e historiador de PLC/HMI.
Especificaciones típicas: película descendente de triple efecto (ilustrativa)
| Parámetro | Unidad | Valor (Ejemplo) |
|---|---|---|
| Capacidad de evaporación | kg/hora | 3.000 – 50.000 |
| Consumo de vapor bruto | kg/hora | ~900 a 3000 kg/h de servicio |
| Temperatura de evaporación (1º / 2º / 3º) | °C | ≈99 / 76 / 53 (vacío) |
| Presión de vapor (1er efecto) | MPa (abdominales) | 0,6 – 1,0 |
| Materiales de construcción | — | SS304 / SS316L (Duplex 2205/2507 o Ti bajo pedido) |
| Acabado del tubo | — | Tubos sanitarios sin costuras y pulidos como espejo para reducir la incrustación. |
| Automatización | — | PLC/HMI, recetas, enclavamientos, alarmas, registro de datos |
Aplicaciones
- Efluentes industriales y ZLD:Aguas residuales de alta salinidad, rechazos de RO, lixiviados de vertederos.
- Sales e Inorgánicos:NaCl, Na2HPO4, N / A2ENTONCES4y otras sales cristalizables.
- Alimentación y farmacia:Concentración higiénica con tiempo de residencia corto y fácil CIP.
- Productos químicos:Concentración de producto y recuperación de disolvente/agua.
Flujo de trabajo de entrega
Alimentación y objetivos → Banco/piloto (opcional) → Proceso y equilibrio térmico → Ingeniería detallada y fabricación → Instalación y puesta en marcha → Prueba de rendimiento y capacitación → Soporte de operación y mantenimiento con repuestos.
Acerca de Hanpu
Hanpu es un proveedor profesional de EPC demultiefecto de ahorro de energía y MVRSistemas de evaporación en China. Nos centramos en equipos de proceso de acero inoxidable construidos para ofrecer durabilidad, cumplimiento y rentabilidad predecible. Desde análisis de viabilidad e inversión hasta operaciones a largo plazo, entregamos plantas seguras, estables y eficientes.
