Evaporador mecánico integrado de efectos múltiples inteligente de la MVR de la recompresión del vapor de la baja temperatura
Descripción de la MVR
La MVR es la abreviatura de la recompresión mecánica del vapor. Lleva a uso del compresor la re-compresa el segundo vapor (baja temperatura y presión baja) que se evapora del material líquido, de subir su temperatura y presión, para reutilizarla como fuente de calor para evaporar el material líquido otra vez. Durante la evaporación del evaporador multi normal del efecto, el segundo vapor de un efecto no podría ser utilizado mientras que la fuente de calor de su propio efecto, se puede utilizar solamente para el otro efecto. Si quiera utilizar para su propio efecto, debe proporcionar energía adicional para aumentar su temperatura (presión), y la bomba del chorro de vapor puede comprimir solamente el vapor de la parte segunda, mientras que el evaporador de la MVR puede comprimir todo el segundo vapor dentro del evaporador.
El proceso de la evaporación de la MVR es vapor de la baja temperatura comprimido por el aumento del compresor, de la temperatura y de la presión, aumento en entalpía, y después entra en el cambiador de calor para aprovechar completo del calor latente del vapor. Aparte de la impulsión comenzó, la evaporación entera ningún vapor de la necesidad.
Uso:
Puede ser ampliamente utilizado ordeñar, glucosa, ácido orgánico, VC, xilosa, farmacéutico, planta, industria química, protección del medio ambiente, reciclaje de residuos, fabricación de papel, sal haciendo industria tal como evaporación y concentración, cristalización de la evaporación, baja temperatura del proceso etc. de la evaporación.
Características principales:
La MVR tiene más ventajas, tales como ahorro de la energía, alta eficacia termal, bajo consumo de energía, ninguna contaminación, operación estable del equipo, operación simple, alta automatización y equipo en acuerdo, cubre un espacio de la pequeña área, y ahorra el sistema de enfriamiento. Se aplica especialmente a la fábrica que quiere ampliar el abastecimiento del vapor y de agua pero el espacio es escaso, y necesita el agua enfriada y el agua de la condensación para la situación de la evaporación de la baja temperatura, puede ahorrar la inversión y ganar buen efecto ahorro de energía.
Características técnicas de la MVR
La tecnología de la MVR utiliza el vapor generado para el calor en vez de fuentes de calor costosas
La tecnología de la MVR no requiere una torre de enfriamiento, reduciendo grandemente el uso del agua de enfriamiento
La tecnología de la MVR es más eficiente que energía de ahorro de la tecnología de efectos múltiples tradicional de la evaporación y la reducción de gastos de explotación
La tecnología de la MVR es verdad ahorro de energía, ahorra de agua, ambiental-sonido, y ayudas con el reciclaje del recurso
La tecnología de la MVR alcanza la evaporación a baja temperatura, reduciendo grandemente el impacto en su material
La estructura de sistema de la tecnología de la MVR es simple, lleno-automatizado, con el funcionamiento continuo
Los sistemas de la MVR consisten en un evaporador, un compresor del vapor, separadores, bombas, una tubería, una instrumentación, y componentes eléctricos del control
Los sistemas de la MVR se pueden diseñar alrededor de evaporadores simples o de evaporadores en capa delgada sofisticados del tubo
Los sistemas de la MVR pueden utilizar la compresión simple del vapor o las bombas sofisticadas de las raíces
Los sistemas de la MVR pueden tener interrupción líquida baja, o sean sistemas más de gran capacidad del tanque
Los sistemas de la MVR pueden alcanzar una variedad de evaporación, diseño de proceso y la composición flúida determinará esto
Comparación de costes de operación
La operación de los dos procesos de la evaporación para el tratamiento se muestra en la tabla.
Operación de dos procesos de la evaporación para tratar las aguas residuales del papel.
| artículo | estación de 5 efectos | proceso combinado de la evaporación | ||
| De la MVR concentración pre | estación de la evaporación 5-effect | |||
| Agua de la evaporación (t/h) | 100 | 64,28 | 35,72 | |
| Concentración entrante (%) | 10 | 10 | 20 | |
| Hacia fuera concentración (%) | 45 | 20 | 45 | |
| Área del evaporador (㎡) | 10000 | 8500 | 4000 | |
| Área del condensador (㎡) | 800 | / | 300 | |
| Consumo | Vapor (t/h) | 25 | / | 9 |
| Electricidad (kWh/h) | 500 | 1600 | 180 | |
| Agua (t/h) | 900 | / | 350 | |
| Coste de funcionamiento | RMB/hour | 4500 | 960 | 1633 |
| Capacidad de la evaporación del agua de RMB/T | 45 | 25,93 | ||
| RMBx10000/día | 10,8 | 6,2 | ||
| RMBx10000/año (340days) | 3672 | 2115 | ||
Nota: Valoración costada en funcionamiento: vapor 150rmb/t, electricidad 0,6 rmb/KVH, agua 0.5rmb/t.
La inversión del equipo de proceso combinado de la evaporación aumentó: evaporador (2500 m2) 375x10000 RMB; Compresor 400x10000rmb, 775x10000 total RMB de la MVR
Reducción gasto explotación anual del proceso combinado de la evaporación: 3672-2115 = 1557 (10000RMB)
Período de reembolso del aumento de la inversión de proceso combinado de la evaporación: 755 ÷ 1557=0.5year
Puede ser visto que tomando la escala de 100t/de h como un ejemplo, el proceso combinado de la evaporación puede recuperar la inversión creciente por la mitad un año, y la reserva 1557 (10000 RMB) cada año en el futuro, con las considerables ventajas económicas.
La capacidad de dirección puede estar hasta 100T/h, con ventajas tales como pequeño espacio, estructura compacta, operación estable y así sucesivamente.
Dibujo del principio de funcionamiento

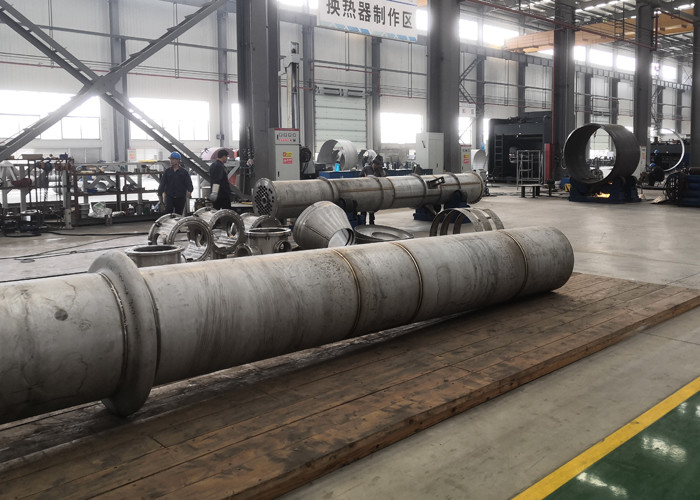

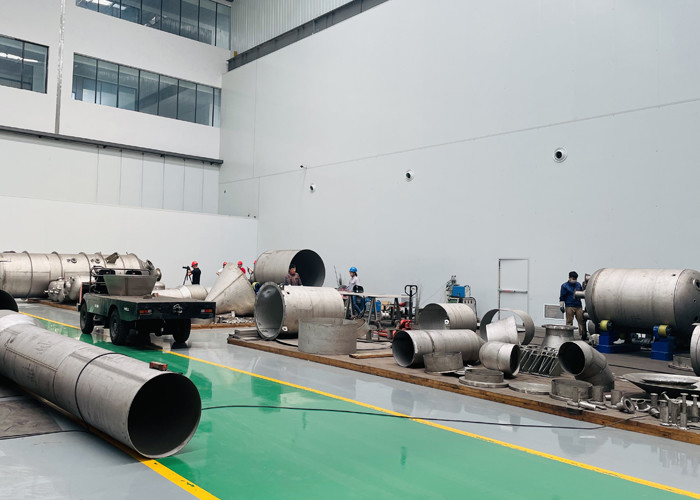

Nuestra capacidad y certificado de la producción
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
