Perfil grabado en relieve doble ASMI del cambiador de calor de la placa de la almohada SUS304 solo

Calefacción de enfriamiento específica inflable grabada en relieve doble vendedora caliente de la presión de agua del perfil del poder más elevado de la placa de la almohada sola
Descripción
Los cambiadores de calor de la placa de la almohada son una clase de diseño completamente soldado con autógena del cambiador de calor, que exhiben un ondulado, superficie “almohada-formada” formada por un proceso de la inflación. Comparado a un equipo más convencional, tal como cambiadores de calor de la cáscara y del tubo y de la placa y del marco, las placas de la almohada son una tecnología muy joven. Debido a su flexibilidad geométrica, se utilizan así como “placa-tipo” cambiadores de calor y como chaquetas para refrescarse o calentar de buques. El equipo de la placa de la almohada está experimentando actualmente la atención y la puesta en práctica crecientes en industria de proceso.

Construcción
Las placas de la almohada son fabricadas por un proceso de la inflación, donde dos hojas de metal finas punto-son soldadas con autógena el uno al otro sobre la superficie entera por el laser o la soldadura de resistencia. Los lados de las placas son sellados por la soldadura continua, con excepción de los puertos de conexión. Finalmente, el hueco entre las hojas de metal finas es presurizado por un líquido hidráulico que causa una formación del plástico de las placas, que lleva eventual a su superficie ondulada característica.

En principio, hay dos diversos tipos de placas de la almohada: solo-grabado en relieve y doble-grabado en relieve. Comúnmente la forma anterior las paredes dobles de buques vestidos, mientras que estos últimos están montados una pila (banco) para fabricar cambiadores de calor de la placa de la almohada. se forman las placas Solo-grabadas en relieve de la almohada cuando el embase es perceptiblemente más grueso que la placa superior. La placa superior del deluente deforma, mientras que el embase sigue siendo plano.

Además, las placas de la almohada se equipan comúnmente de las soldaduras continuas del “bafle”, que ofrecen una dirección apuntada del flujo en los canales de la placa de la almohada en los casos, donde la distribución de flujo o la velocidad flúida pudo ser un problema. Un método para obtener la dirección del flujo por los bafles en los canales entre las placas adyacentes de la almohada en cambiadores de calor de la placa de la almohada, se ha propuesto recientemente adentro.

Debido a su construcción, placas de la almohada sea sellado herméticamente, tienen una alta estabilidad estructural y su fabricación se automatiza sobre todo y altamente flexible. Las placas de la almohada se pueden actuar en las presiones > 100 MPa y temperaturas de hasta 800 °C.

Parámetros técnicos



Usos
El uso de las placas de la almohada es muy extenso, debido a sus propiedades favorables tales como alta flexibilidad geométrica y buena adaptatividad a casi cada proceso. Su puesta en práctica depende de su construcción subyacente, es decir soporta los bancos de la placa o los tanques vestidos de la placa de la almohada. La superficie externa relativamente plana es fácil de limpiar y conveniente para alto ensuciar o los usos sanitarios, pero la superficie interna tiene costuras finas alrededor de cada soldadura de punto y no es fácil de limpiar, por lo tanto la superficie interna es solamente conveniente para los líquidos no-que ensucian como el agua, el vapor o los refrigerantes.

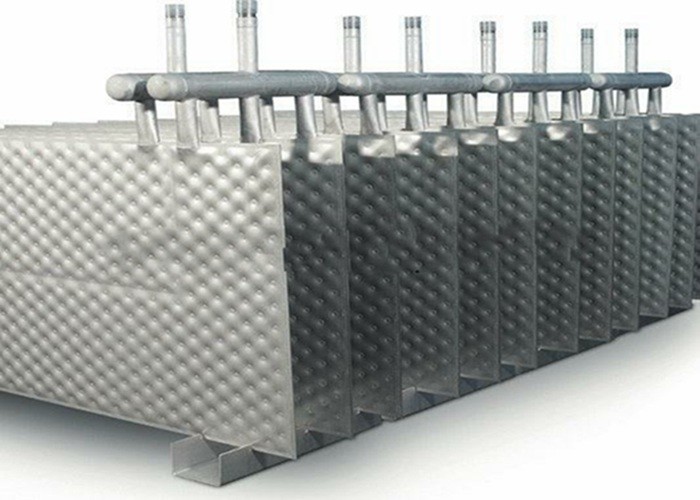

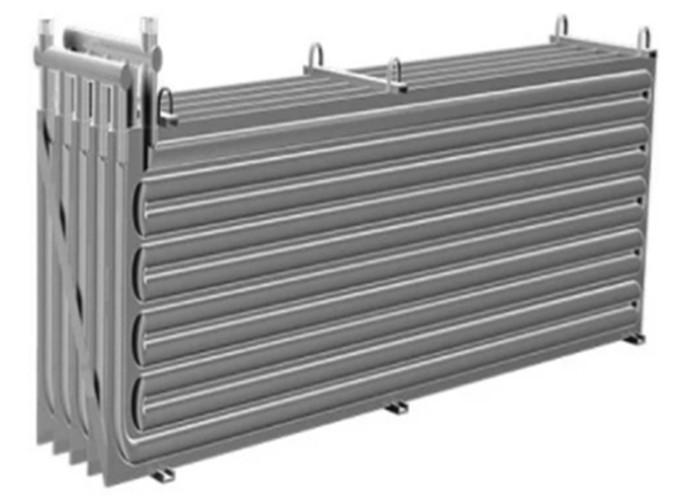

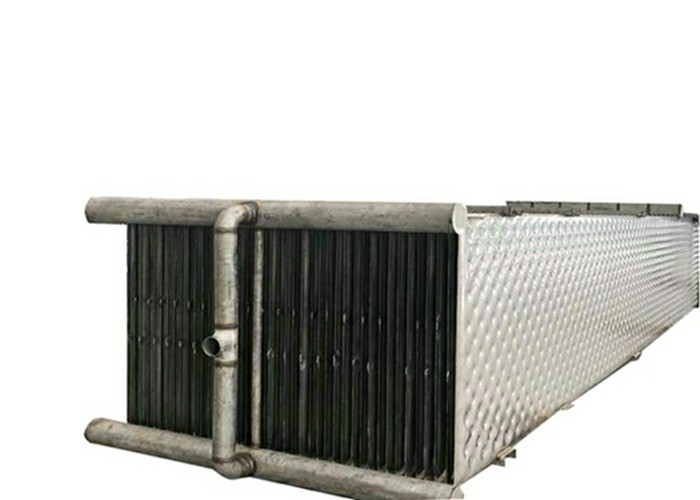

1. Bancos de la placa de la almohada (cambiadores de calor)
Los bancos de la placa de la almohada se utilizan típicamente en medios de dos líquidos, gaseosos líquidos, de gran viscosidad o sucios de la participación de los usos, requisitos de la pérdida de presión baja, la condensación (e.g condensadores superiores), la evaporación en capa delgada (industria e.g del papel y de la pulpa), reboilers, agua que se enfría, secado de sólidos, generación del hielo de la escama (industria alimentaria) y más. Son también de uso general como refrigeradores de inmersión (e.g en el electrochapado), donde los bancos se sumergen directamente en el tanque. Los bancos se pueden construir para permitir que las placas individuales sean separadas de la pila, permitiendo la limpieza o el mantenimiento fácil.

2. Los tanques vestidos de la placa de la almohada
El uso más extenso de las placas de la almohada hasta la fecha está con los buques vestidos, debido a su flexibilidad, cobertura completa de la superficie para la transferencia de calor, líquido bajo soporta, los costes y tiempo favorable de fabricación, y limpieza fácil, especialmente en usos estéril. Los tanques se pueden equipar de las chaquetas múltiples sobre su superficie, incluyendo también la parte inferior del tanque, e.g cónico o servir, y pueden incluir cáscaras cilíndricas adicionales dentro del tanque. Las áreas típicas de la puesta en práctica de los tanques vestidos de la placa de la almohada están en sector de los productos alimenticios y de las bebidas y en industria química y farmacéutica. Estas chaquetas también se refieren como “chaquetas del hoyuelo”.







FAQ
1. ¿Usted tiene servicio del OEM? ¿Usted suministra las piezas? Sí, hacemos, mientras usted nos proporcione su dibujo y requisitos detallados.
2. ¿Cómo podemos descubrir fácilmente las centrifugadoras más aptas? Hemos experimentado al equipo del ingeniero para ayudarle a hacer la selección modelo, mientras usted nos proporcione las características materiales de proceso detalladas.

3. ¿Usted enviará a los técnicos para la instalación y encargar? Sí, podemos, nosotros hacemos porciones de servicio, referimos por favor a nuestra después partición de las ventas.

4. ¿Cuál es su ventaja comparada con sus competidores? Calidad y experiencia. Somos el proveedor superior en China, nuestros diseños de la centrifugadora y las estructuras son similares al líder mundial Alfa Laval, Westfaliar, Flottweg etc.

5. ¿Cómo usted protege la calidad? Mi fábrica es una empresa propiedad del gobierno con más de 100 años de experiencia, la política de operación estricta se realiza, avanzó las máquinas de proceso para garantizar la precisión de todos los componentes, trabajadores con la licencia de la operación, piezas consigue multiprocesamiento, las piezas transmission&electrical está de marca famosa internacional. Las series de prueba y de inspección se hacen en la etapa que produce entera.

6. ¿Podemos visitar a su usuario final o entrarlos en contacto con? Sí, los usuarios son adentro nacionales y en el extranjero, podemos proporcionarle la lista de nombre. Usted puede ir allí o entrar en contacto con para conseguir más información.
