Tipo en capa delgada evaporador de la placa del evaporador de la MVR para la evaporación del etanol
Introducción
La evaporación en capa delgada es añadir el líquido material de la caja superior del tubo de la cámara de calefacción del evaporador en capa delgada, y lo distribuye uniformemente en los tubos del intercambio de calor a través de la distribución líquida y del dispositivo filmógeno. Bajo acción de la gravedad, inducción del vacío y flujo de aire, se convierte en una película uniforme. Flujo de arriba a abajo. Durante el proceso de flujo, es calentado y vaporizado por el medio de calefacción en el lado de la cáscara. El vapor generado y la fase líquida incorporan la cámara de la separación del evaporador. Después del vapor y del líquido se separan completamente, el vapor entra en el condensador para la condensación (operación del solo-efecto) o entra en el evaporador del siguiente-efecto mientras que el medio se calienta para alcanzar la operación de efectos múltiples, y la fase líquida se descarga de la cámara de la separación.
Consumo mecánico del evaporador de la MVR de la recompresión del vapor comparado con el equipo tradicional de la evaporación calculado evaporando el agua 1T
| Nombre | Vapor | Electric Power | Coste total (RMB) | ||
| Capacidad de la evaporación (kg/h) | Consumo (t) | Coste (RMB) | Consumo (kilovatios) | Coste (RMB) | |
| Evaporador de solo efecto | 1,1 | 220 | 3 | 2,1 | 222,1 |
| Evaporador de efecto doble | 0,55 | 110 | 3 | 2,1 | 112,1 |
| Evaporador de tres efectos | 0,4 | 88 | 3 | 2,1 | 90,1 |
| Evaporador de la MVR | 0,02 | 4,4 | 30 | 21 | 25,4 |
Características principales:
La tecnología de ahorro de energía del evaporador de la MVR es la tecnología internacional más avanzada del evaporador, necesita solamente pocos vapor vivo (cuando el evaporador del comienzo necesita poco el vapor vivo, durante el funcionamiento normal casi no necesitar el vapor vivo), que reducen grandemente gastos de explotación del negocio, reduce la contaminación ambiental.
Debido adoptar fuente de calor de la fuente del compresor, hay poca diferencia de la temperatura que comparó con el evaporador tradicional, y puede alcanzar la evaporación moderada, calidad del producto grandemente mejorada y reducir el ensuciar.
No hay condensador de la necesidad o solamente el condensador tamaño pequeño de la necesidad, la estructura y el proceso muy simple, él pueden ser operación automática completa, funcionamiento continuo, seguridad y confiable.
Este sistema interno del evaporador equipado de la tubería limpia del CIP, que puede alcanzar limpio en el lugar, fácil actuar y sin ángulo muerto.
El material líquido se puede evaporar bajo baja temperatura (50-100℃) en este evaporador, el material líquido es uniforme y sin material de funcionamiento, la coquefacción no fácil, desnaturalización de calefacción material es mínima.
Debido al uso de 100% calores latentes de reciclaje del vapor secundario, evitar totalmente el uso del vapor vivo, consumo tan grandemente reducido del vapor.
Para los materiales sensibles al calor se puede utilizar con la bomba de vacío, que se puede hacer adentro cerca de la presión absoluta bajo vacío, para realizar la evaporación de la baja temperatura, la temperatura mínima de la evaporación pueda ser el ℃ 50.
Control de proceso simple y automatización-porque de la pequeña cantidad de retención flúida, el evaporador en capa delgada puede ser cambio según diverso grado del vacío/la temperatura de alimentación de la concentración de la capacidad, que es las condiciones básicas para la calidad estable de productos.
La capacidad de dirección puede estar hasta 100T/h, con ventajas tales como pequeño espacio, estructura compacta, operación estable y así sucesivamente.
Dibujo del principio de funcionamiento

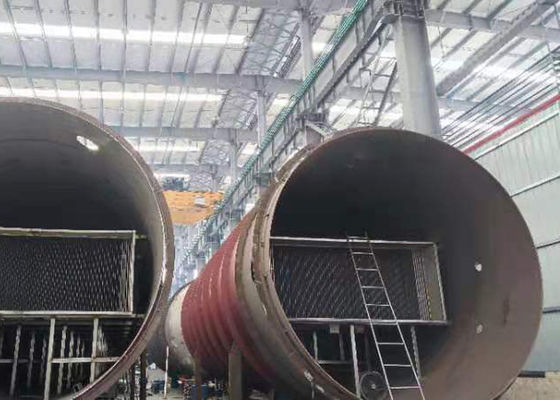

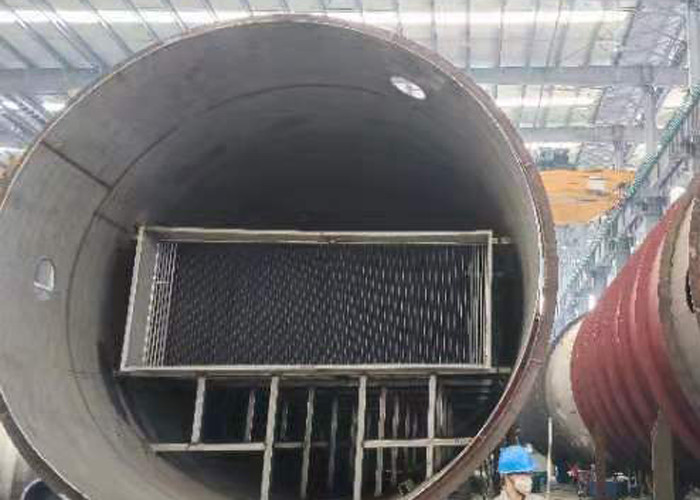

Detalles del producto
