Evaporador de la MVR del tratamiento de aguas residuales del sistema de la evaporación de efecto múltiple
Descripción de la MVR
El evaporador de la MVR es un nuevo tipo de equipo ahorro de energía de gran eficacia de la evaporación usado principalmente en la industria farmacéutica. Este equipo utiliza tecnología y energía limpia de cocido al vapor al vapor a baja temperatura y de baja presión para generar el vapor para la energía. Separa el agua en el medio y es una tecnología internacionalmente avanzada de la evaporación. Es un producto actualizado que substituye el evaporador tradicional.
Ventaja:
■consumo de energía baja por unidad
■debido a la diferencia de la baja temperatura, la evaporación del producto es moderada
■tiempo de retención corto del producto debido al solo efecto común
■proceso simple y factibilidad fuerte
■características de operación excelentes de la carga de la parte
■gastos de explotación bajos
En resumen los adventages del sistema de la MVR están como siguen
1. Ahorro de la energía: la alta eficacia termal, ahorro de la energía, consumo de una energía más baja, el consumo de energía está sobre 1/6To 1/5 del evaporador tradicional. perceptiblemente reduc el coste de operación
protección 2.Environmental
gastos de explotación 3.Low: solamente los evaporadores tradicionales una mitad a la mitad
la temperatura 4.Evaporating es baja, difícil al equipo de acero inoxidable de la corrosión, difícil escalar, mismo suitalbe para el material sensible al calor
5.Automatic: El sistema entero realizó control automático del relleno, del precalientamiento, de la evaporación, de la limpieza, del mantenimiento y de otros pasos del. Evite el error humano, reduzca los costes laborales, calidad del producto mejorada
huella 6.Small
7.Avoiding la compra de calderas, de la inversión de la construcción de la chimenea y de los costes de mantenimiento
Comparación de costes de operación
La operación de los dos procesos de la evaporación para el tratamiento se muestra en la tabla.
Operación de dos procesos de la evaporación para tratar las aguas residuales del papel.
| artículo |
estación de 5 efectos |
proceso combinado de la evaporación |
| De la MVR concentración pre |
estación de la evaporación 5-effect |
| Agua de la evaporación (t/h) |
100 |
64,28 |
35,72 |
| Concentración entrante (%) |
10 |
10 |
20 |
| Hacia fuera concentración (%) |
45 |
20 |
45 |
| Área del evaporador (㎡) |
10000 |
8500 |
4000 |
| Área del condensador (㎡) |
800 |
/ |
300 |
| Consumo |
Vapor (t/h) |
25 |
/ |
9 |
| Electricidad (kWh/h) |
500 |
1600 |
180 |
| Agua (t/h) |
900 |
/ |
350 |
| Coste de funcionamiento |
RMB/hour |
4500 |
960 |
1633 |
| Capacidad de la evaporación del agua de RMB/T |
45 |
25,93 |
| RMBx10000/día |
10,8 |
6,2 |
| RMBx10000/año (340days) |
3672 |
2115 |
Nota: Valoración costada en funcionamiento: vapor 150rmb/t, electricidad 0,6 rmb/KVH, agua 0.5rmb/t.
La inversión del equipo de proceso combinado de la evaporación aumentó: evaporador (2500 m2) 375x10000 RMB; Compresor 400x10000rmb, 775x10000 total RMB de la MVR
Reducción gasto explotación anual del proceso combinado de la evaporación: 3672-2115 = 1557 (10000RMB)
Período de reembolso del aumento de la inversión de proceso combinado de la evaporación: 755 ÷ 1557=0.5year
Puede ser visto que tomando la escala de 100t/de h como un ejemplo, el proceso combinado de la evaporación puede recuperar la inversión creciente por la mitad un año, y la reserva 1557 (10000 RMB) cada año en el futuro, con las considerables ventajas económicas.
La capacidad de dirección puede estar hasta 100T/h, con ventajas tales como pequeño espacio, estructura compacta, operación estable y así sucesivamente.
Dibujo del principio de funcionamiento

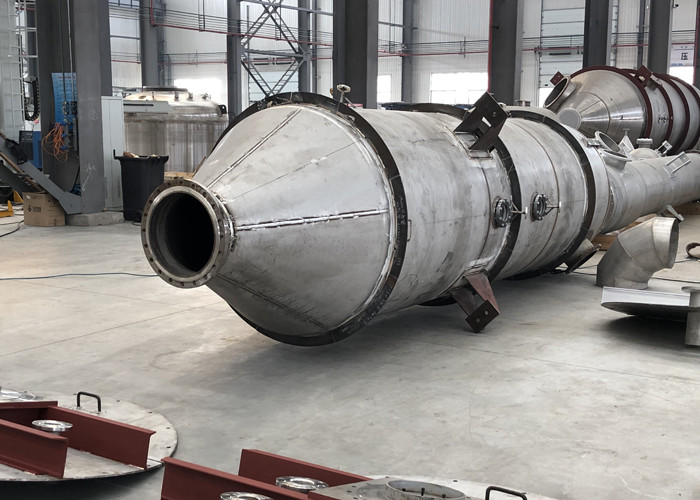

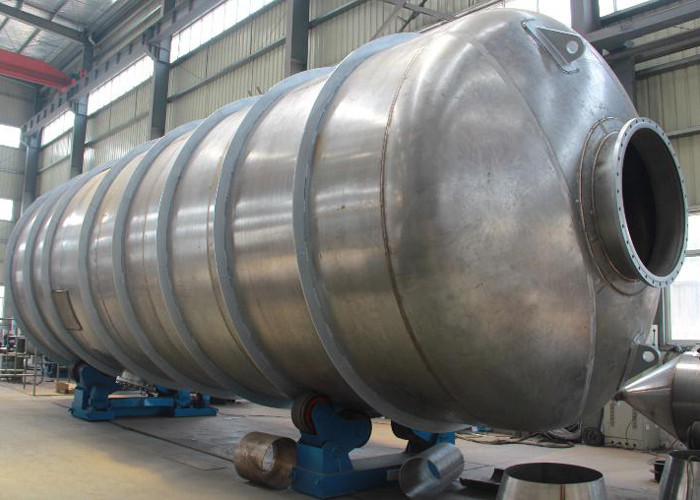

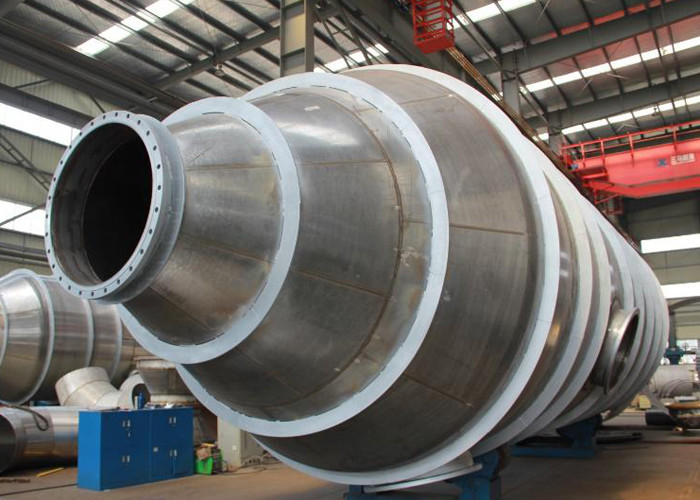

Nuestra capacidad de la producción
