Equipo de evaporación MVR de circulación forzada de tipo tubular

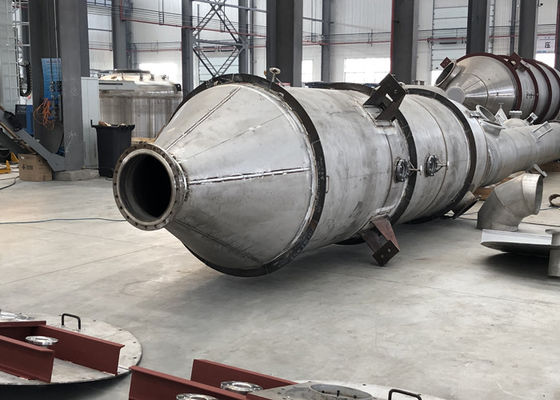

Evaporador de película de caída tubular MVR
Principio de funcionamiento y características:
El material se añade desde la caja superior del tubo del intercambiador de calor después de haber sido precalentado por el precalentador.y se crea una película líquida homogénea a lo largo de la pared interna del tubo de intercambio de calorDurante el proceso de flujo hacia abajo, la película líquida en el tubo se calienta por el vapor de calentamiento en el lado de la cáscara, hierve y se evapora mientras fluye hacia abajo.La sustancia se transforma en vapor secundario y líquido concentrado en el fondo del tubo de intercambio de calorEl vapor secundario entra en el separador gas-líquido, y el líquido concentrado cae en la caja inferior del tubo.
Las características del evaporador de película de caída MVR son las siguientes:
1. La solución fluye en forma de película en un evaporador unidireccional con un elevado coeficiente de transferencia de calor;
2Cubre un área pequeña;
3. Para el material sensible al calor, se puede hacer en un material de paso, el tiempo de retención del material es corto, y no es fácil causar el deterioro del material;
4Bajo consumo energético;
5- Pequeña retención de líquido, fácil de realizar la limpieza automática.
El sistema de evaporación de película de caída MVR es adecuado para la concentración de materiales y la preconcentración de la cristalización de sal.no es fácil de escalar y con baja viscosidad, especialmente para materiales sensibles al calor.
Principales características:
La tecnología de ahorro de energía del evaporador MVR es la más avanzada de la tecnología internacional de evaporadores, que requiere sólo una pequeña cantidad de vapor vivo (durante el funcionamiento normal,casi no se requiere vapor vivo), lo que reduce significativamente los costes operativos de las empresas y reduce la contaminación ambiental.
Debido a la adopción de la fuente de calor de suministro del compresor, hay poca diferencia de temperatura en comparación con el evaporador tradicional, y puede lograr una evaporación moderada,mejora considerablemente la calidad del producto y reduce la contaminación.
No necesita condensador o sólo necesita condensador de tamaño pequeño, la estructura y el proceso son bastante simples, puede ser un funcionamiento automático completo, funcionamiento continuo, seguridad y fiabilidad.
Este sistema interno de evaporador equipado con tubería limpia CIP, que puede lograr limpio en su lugar, fácil de operar y sin ángulo muerto.
El material líquido puede evaporarse a baja temperatura (50-100°C) en este evaporador, el material líquido es uniforme y sin material corriente, no es fácil coquear,La desnaturalización por calentamiento del material es mínima..
Debido a la utilización de calor latente de vapor secundario reciclado al 100% y a la exclusión total del vapor vivo, la cantidad de vapor utilizada se ha reducido significativamente.Las bombas de vacío se pueden utilizar con materiales sensibles al calor para lograr la evaporación a baja temperatura, con una temperatura mínima de evaporación de 50 °C. Esto puede hacerse a una presión cercana a la absoluta bajo vacío.
Automatización y control del proceso sencillos El evaporador de película de caída puede modificarse de acuerdo con la variación de los grados de vacío, capacidades de alimentación, concentraciones,y temperaturas debido a la pequeña cantidad de retención de líquido, que es uno de los requisitos fundamentales para una calidad estable del producto. La capacidad de manipulación es de hasta 100T/h y los beneficios incluyen una pequeña huella, un diseño compacto, un funcionamiento estable y más.
Consumo del evaporador en comparación con el equipo de evaporación tradicional calculado evaporando 1T de agua
Nombre | El vapor | Energía eléctrica | Costo total (RMB) | ||
Capacidad de evaporación (kg/h) | Consumo (T) | Costo (RMB) | Consumo (kw) | Costo (RMB) | |
Evaporador de un solo efecto | 1.1 | 220 | 3 | 2.1 | 222.1 |
Evaporador de doble efecto | 0.55 | 110 | 3 | 2.1 | 112.1 |
Evaporador de tres efectos | 0.4 | 88 | 3 | 2.1 | 90.1 |
Evaporador MVR | 0.02 | 4.4 | 30 | 21 | 25.4 |
Dibujo del principio de trabajo
Detalles del producto
