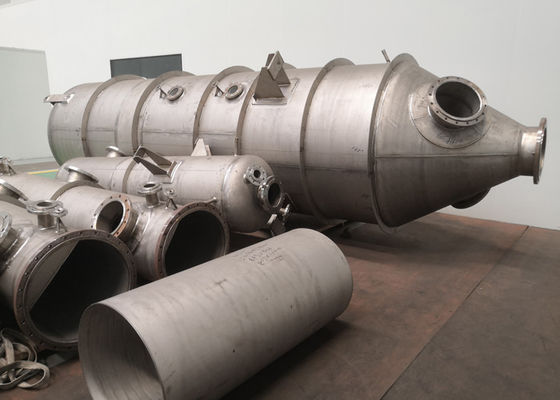

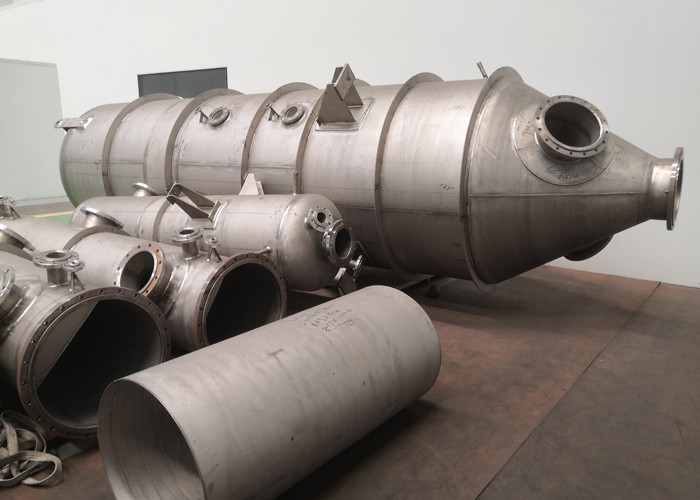

Evaporador MVR para aguas residuales industriales 50 m3/h Capacidad
| High Light: | Evaporador MVR para el proceso de evaporación,Proceso de evaporación Evaporador MVR,Maximizar la productividad del evaporador MVR |
||
Reutilizar el calor latente mediante la recompresión mecánica de vapor para reducir la demanda de servicios públicos, estabilizar la calidad y aumentar el rendimiento de evaporación.
- Menor coste de funcionamiento:reducción del vapor fresco, de la carga de la caldera y del agua de refrigeración
- Velocidad de evaporación más alta en estado estacionariopara campañas largas
- Maneja los alimentos más difíciles:alta salinidad, viscoso y propenso a la escamación
- Automación completa y CIPacortar el tiempo de inactividad y las intervenciones humanas
En la evaporación, la energía y la capacidad utilizable a menudo se intercambian. Al comprimir el vapor secundario y enviarlo de nuevo al lado del calentamiento, un sistema MVR permite que el mismo calor haga más trabajo, equilibrando el uso de energía,huella y escalabilidad.
- Baja OPEX:Reducir el vapor fresco, la carga de la caldera y el agua de refrigeración; mejora el TCO a largo plazo.
- Producción más alta:La entrada de calor estable del compresor mantiene alta la intensidad de evaporación y los valores de U.
- Integración fácil:Conectar en la cristalización, ZLD, y aguas arriba / aguas abajo unidades con menos compromisos.
El alimento entra en el evaporador y hierve. El vapor secundario generado se comprime (centrífugo / turbo de alta velocidad / raíces) a una presión y temperatura más altas,luego se envía al lado de la cáscara como medio de calefacción. Se sigue la separación vapor/líquido; el condensado se recupera mientras que los no condensados se ventilan bajo vacío.Protección contra sobretensiones, y la optimización energética.
Componentes clave:Cuerpo de evaporador, compresor de vapor, separador de vapor-líquido, calentador principal, precalentador, condensador, sistema de vacío, deslizamiento CIP, instrumentación (T/P/flujo/conductividad/nivel), PLC/HMI/historiador.
Relaciones en el fondo del sobre:
- El material:F = D + C (alimentación = vapor + producto concentrado)
- Calor:aumento de la entalpía del vapor comprimido y ΔT en la intensidad de evaporación práctica ligada al intercambiador
- El diseño debe tener en cuenta el BPE, la viscosidad, la escalabilidad y la ΔT admisible
Aguas residuales industriales / ZLD Tratamiento previo
Concentrar las corrientes con alto contenido de sal o de sustancias orgánicas para reducir la carga final de sólidos.
Salmuera de litio y productos químicos
Control estricto de las etapas de concentración con una transferencia perfecta a la cristalización.
Productos lácteos
Los productos sensibles al calor se benefician de una ΔT pequeña y de un tiempo de residencia controlado.
Farmacéutica y GMP
Materiales higiénicos, limpieza validada y registros completos de lotes.
Industrias representativas atendidas por sistemas de evaporación MVR.
Proporcionar por adelantado:velocidad de alimentación, sólidos iniciales/objetivo, BPE, curva de viscosidad-temperatura, ΔT admisible, factor de escalado, corrosivos (Cl−/F−/H2S), horas de funcionamiento anuales y condiciones límite de utilidad.
Materiales comunes:SS316L, dúplex 2205/2507, titanio y Ti-Pd, Hastelloy (seleccionado por gráfico de corrosión frente al presupuesto).
Selección del compresor:
- El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los motores de combustión interna.- alta eficiencia, bajo ruido, ventanas de mantenimiento transparentes
- Las raíces- de construcción sencilla; adecuado para trenes de pequeñas y medianas dimensiones o para trenes de alta BPE en etapas
- Los trenes paralelos- redundancia y reducción elástica
Automatización:velocidad y concentración de evaporación adaptativas, control de vacío/redundancia, protección ΔT, CIP secuenciado, paneles de control de KPI de energía.
| Criterio | Evaporador MVR | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | TVR |
|---|---|---|---|
| Dependencia del vapor | Muy bajo (principalmente eléctrico) | Medio a alto | Mediano |
| Inicio/parada y seguimiento de carga | Es bueno. | Es justo. | Es justo. |
| Complejidad del mantenimiento | Mediano (centrado en el compresor) | Mediano | Bajo-medio |
| Adecuación a altas concentraciones de BPE y sal | Los diseños en escena lo manejan bien. | Necesita más efectos. | En el sector privado |
| Costo total típico de propiedad | Mediano-alto (recuperación más corta) | Mediano | Mediano |
Alimentación para animales:50 m3/h a un TDS del 8% →Objetivo:35% (líquido materno hasta el cristalizador)
El tren:MVR de dos etapas en serie + precalentador + CIP en línea
Las cosas que se pueden llevar:Reducción drástica del vapor fresco y del agua de refrigeración; funcionamiento continuo ≥ 20 días después de un solo CIP; estrecha variación de calidad.
Solo ejemplo genérico: el diseño final debe confirmarse con datos de laboratorio y balance calor/masa.
- Los buques de soldadura y de presión por códigos regionales (ASME/PED)
- El acabado de la superficie y el control de la pierna muerta cumplen con las normas de higiene alimentaria/farmacéutica
- Trazabilidad completa del material; capacidad CIP/SIP y expedientes de validación
¿Por qué un evaporador MVR es más eficiente desde el punto de vista energético?
Al comprimir el vapor secundario y reutilizar su calor latente para hervir, MVR reduce la demanda de vapor fresco.
¿Es el MVR adecuado para piensos con alta salinidad o con alto contenido de BPE?
Sí. Con diseño escalonado, área de transferencia de calor adicional y ΔT/velocidad ajustada, MVR es común en el pretratamiento de ZLD y los extremos delanteros de cristalización de sal.
¿Con qué frecuencia necesita el compresor mantenimiento?
Los intervalos varían según el modelo y la carga. Las áreas de enfoque son los rodamientos, los sellos y el control de protección contra sobretensiones.
¿Puede el sistema cumplir con los requisitos de BMP o de calidad alimentaria?
Ofrecemos materiales higiénicos, acabado de soldadura suave, drenabilidad, CIP/SIP validados y documentación alineada con su sistema de calidad.
¿Puede MVR integrarse con cristalizadores o membranas?
Los trenes comunes: MVR de preconcentración + cristalizador de circulación forzada, o MVR emparejado con NF/RO para optimizar el uso general de energía.
