Evaporador industrial de Vacuum Evaporation Machine TVR del destilador del agua
Descripción
El sistema del evaporador de TVR se mejora comparado al sistema que descarga directamente el vapor secundario. Utiliza una pompa de calor del jet para recuperar la parte del vapor secundario. Puesto que el vapor de alta presión de la pompa de calor del jet 1kg puede expulsar solamente 0.3kg del vapor secundario, así que aunque este sistema es simple y compacto, su rendimiento energético es relativamente bajo. Las formas comunes de evaporación de la pompa de calor son generalmente la evaporación mecánica de la pompa de calor de la compresión de la evaporación antedicha de la pompa de calor del jet (TVR) y del vapor secundario directo de la compresión (MVR). Estos últimos años, debido al progreso significativo en tecnología de los materiales de ingeniería, de la estructura y de fabricación y con la subida de costes de la energía, las pompas de calor mecánicas de la compresión han llegado a ser cada vez más importantes. Las pompas de calor son ampliamente utilizadas para la evaporación y la concentración de diversas soluciones diluidas. En la producción industrial real, el uso de la tecnología de la evaporación de la pompa de calor ha demostrado ser muy económico. El dispositivo de la pompa de calor necesita solamente consumir una pequeña cantidad de energía de alta calidad para obtener más energía térmica, que reduce la pérdida de energía. En la mayoría de los usos, el consumo de energía de la evaporación de la pompa de calor es mucho más bajo que el del solo-efecto o de la evaporación de efectos múltiples, y el uso de la tecnología de la pompa de calor puede substituir un gran número de cuartos de caldera, combustible de ahorro, reduciendo la contaminación atmosférica, y reduciendo el uso del calor residual. Como resultado de la contaminación de calor, el saneamiento ambiental de la ciudad está limitado para ser mejorado, y es también beneficioso al equilibrio ecológico. La evaporación de la pompa de calor es un método muy confiable de la evaporación con el consumo de energía baja. Debido al ahorro de la energía y a la estabilidad, ha sido ampliamente utilizada en el proceso químico.
Especificación
el coste de funcionamiento del evaporador 10T/h compara | |||
Nombre | Evaporador de la MVR | evaporador del Triple-efecto | |
Coste del consumo del vapor | 0,6 (consumo de precalentamiento material del vapor) t/h×180RMB/t=108RMB/h | [4.0+0.6 (consumo de precalentamiento material del vapor)]t/h×180RMB/t=828RMB/h | |
Carga eléctrica | 500kw/h×0.80RMB/kw=400RMB/h | 160kw/h×0.80RMB/kw=128RMB/h | |
Recuperación del agua condensada | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
Coste de operación por hora | 108+400-32=476RMB/h | 828+128-44=912RMB/h | |
Gastos de explotación anuales | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
Diferencia gasto explotación anual: 6566400-3427200=3139200RMB |
Característica
El sistema de circulación forzada de la evaporación de la MVR consiste en el equipo principal del evaporador, el separador y la bomba de circulación forzada, y el compresor del vapor. El calor material de los intercambios con el vapor fuera del tubo en el tubo del evaporador, y la temperatura sube; la solución después de la subida de la temperatura se divide en dos fases de vapor y de solución, y el vapor sube al separador, y el separador de partículas separa el líquido arrastrado en el vapor. Las gotitas se purifican y se envían al compresor. El compresor comprime el vapor y lo transporta a la cáscara del evaporador para que el vapor de calefacción realice el reciclaje secundario del vapor y la evaporación continua. La evaporación produce el vapor secundario que desborda del material, el material se concentra en el material sobresaturado, cristalizado, y la mezcla cristalina es salida de la tubería de la circulación al lado de la bomba de la descarga; el licor de madre entra en la bomba de circulación forzada, entra en el evaporador bajo acción de la bomba de circulación, y después se evapora. Este ciclo se evapora continuamente para concentrar y para cristalizar. Tiene las ventajas siguientes: 1. conveniente para los materiales con de gran viscosidad, 2. materiales con las partículas; 3. ratio de alta concentración; 4. altos flujo de la tubería, no fáciles a la pared seca o a la escala.
Uso
Evaporación y concentración para la industria de proceso
1)fermentación de la comida (aginomoto, ácido cítrico, almidón y azúcar)
2)farmacia (preparación tradicional de Chinesemedicine, concentración de la baja temperatura de la medicina occidental)
3)sustancia química fina (pesticida, tintes sintéticos, pigmentos orgánicos, pinturas, especia y esencia, cosméticas)
4)sustancia química del cloro (concentración del agua salada)
5)el agua de mar desala
6)metalúrgico adentro
solución de “cero lanzamiento” para las aguas residuales industriales
1)Agua del despilfarrador del amoníaco y del cloruro, agua múltiple del despilfarrador de la sal inorgánica
2)aguas residuales de electrochapado
3)aguas residuales de impresión y de teñido
4)aguas residuales de la industria alimentaria
5)aguas residuales de papel
6)petroquímico, aguas residuales de la metalurgia

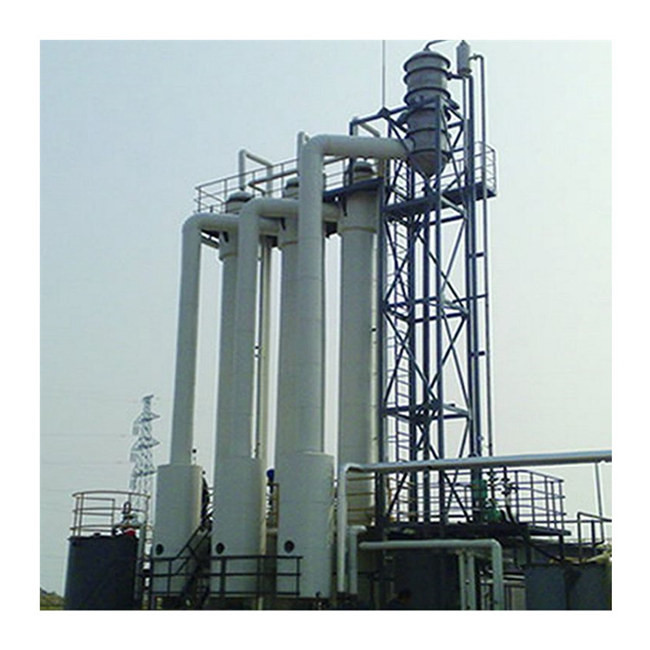

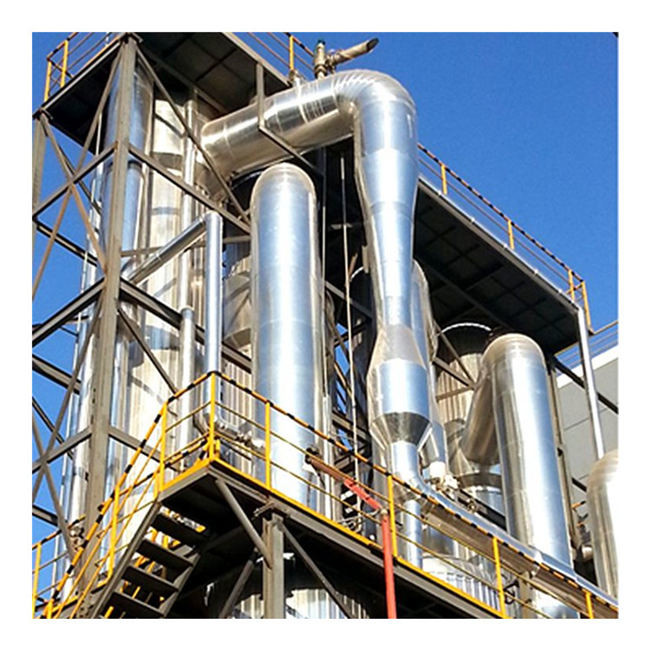

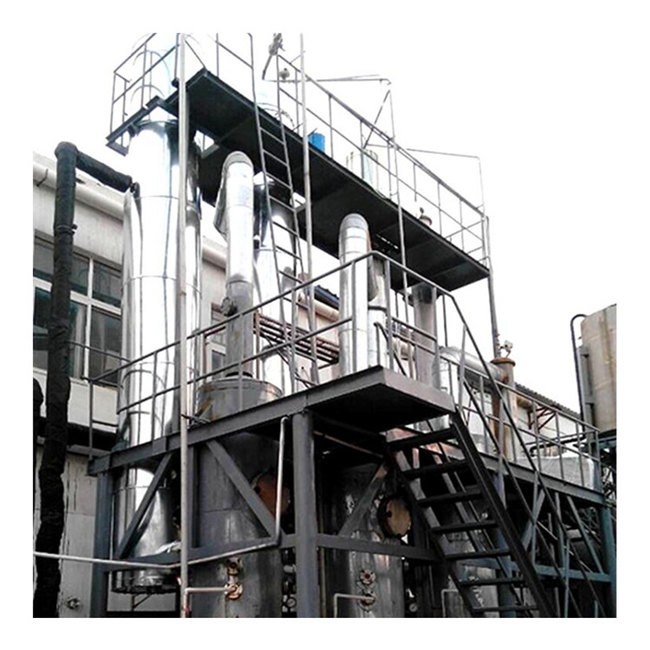

Imagen
