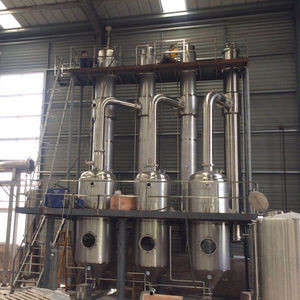

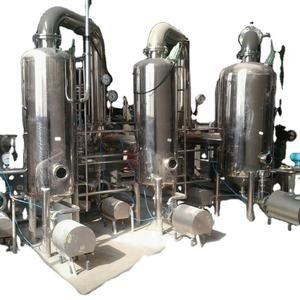

Evaporador de acero inoxidable TVR de alta eficiencia TVR Columna de destilación Escala industrial con bomba de chorro de vapor
Los demás aparatos para la fabricación de equipos
Los evaporadores TVR utilizan la recompresión térmica de vapor para recomprimir una parte del vapor del separador de vapor y mezclarlo con el vapor para calentar la primera etapa.
Proceso para el evaporador TVR
Thermal Vapour Recompression (TVR) normally takes place across one or more stages by utilizing medium or high pressure steam in an ejector which recycle a portion of the vapour from the vapour separator and mixing it with the steamEsta mezcla se utiliza para calentar la primera fase de evaporación.
El consumo de vapor de un evaporador TVR variará entre aproximadamente 0,3 y 0,07 kg de vapor por kg de evaporación de agua, dependiendo del número de etapas en las que se efectúe la recompresión.
Este diseño proporciona una maquinaria menos costosa que los diseños de calefacción directa por vapor, pero requiere presión de vapor del motor.
Las demás máquinas y aparatos
Los termocompresores están diseñados para reciclar energía térmica mediante la captura y recompresión de vapor residual para su uso en otros lugares.
Los termocompresores, al igual que los eyectores, no tienen partes móviles.
El termocompresor utiliza vapor de alta presión, como fluido motriz, que entra en el cofre de vapor y se expande a través de la boquilla.
El vapor de alta velocidad luego entra en el vapor de desecho, en una cámara de mezcla donde se combinan los fluidos.
Los fluidos mezclados se recomprimen a una presión inmediata a través del difusor, que actúa como una boquilla en sentido inverso, reconvirtiendo la energía de velocidad en energía de presión.
Los termocompresores están diseñados para aplicaciones en las industrias de alimentos, petróleo, químicos, energía y papel.La recompresión térmica se aplica típicamente en las industrias láctea y de jugos para recuperar y reutilizar el vapor de los evaporadores durante el proceso de concentración.
Todos los termocompresores están diseñados a medida y el rendimiento probado para cumplir con las especificaciones exigentes de nuestros clientes.
Para obtener más información sobre los sistemas de recuperación de calor de termocompresores y para discutir su proceso o aplicación específica, no dude en ponerse en contacto con nosotros.
Características
Sólo una fracción de la energía de evaporación debe utilizarse en forma de vapor vivo.
Bajos costes de inversión.
La adaptación en plantas existentes es posible.
Adecuado para diversas aplicaciones.
Variantes
Aumento del número de etapas para reducir el consumo de vapor.
Con o sin separación de sal.
Diferentes conceptos de precalentamiento.
Condensación del exceso de vapor en condensadores de mezcla o superficiales.
| Comparación del rendimiento para DiferenteEvaporador | ||||
| Punto de trabajo | Evaporador de un solo efecto | Evaporador de múltiples efectos | Evaporador TVR | Evaporador MVR |
| Consumo de energía | El consumo de energía es mucho mayor que el de otros, 1 tonelada de agua consumirá 1 tonelada de vapor en teoría | Conservación comparativa de energía | Basado en el evaporador multi-efecto tradicional, se añade un efecto más, pero se necesita un vapor de mayor presión | La tecnología de ahorro de energía más para el evaporador, pero el consumo de energía de 10-40 kWh |
| Espacio en el piso | Pequeño | muy grande | muy grande | pequeño |
| Fuentes de energía | vapor y energía, red de tuberías de vapor y caldera | vapor y energía, red de tuberías de vapor y caldera | vapor y energía, necesitan red de tuberías de vapor y caldera, necesitan vapor de alta presión. | electricidad, no necesitan red de tuberías, todo el sistema de circulación de circuito cerrado |
| Automación | Semi-automático | Función totalmente automática, evaporación continua | Función totalmente automática, evaporación continua | Función totalmente automática, evaporación continua |
Dibujo del principio de trabajo
Emplazamiento del taller
Certificado
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
