Destilador de agua industrial máquina de evaporación al vacío evaporador TVR
Descripción
El sistema evaporador TVR es mejorado en comparación con el sistema que descarga directamente vapor secundario.Desde la bomba de calor de chorro 1 kg de vapor de alta presión sólo puede expulsar 0.3 kg de vapor secundario, por lo que aunque este sistema es simple y compacto, su eficiencia energética es relativamente baja.Las formas comunes de evaporación con bomba de calor son generalmente la evaporación con bomba de calor de chorro (TVR) y la evaporación con bomba de calor de compresión mecánica (MVR) con vapor secundario de compresión directa.En los últimos años, debido a los progresos significativos en materia de ingeniería, estructura y tecnología de fabricación y con el aumento de los precios de la energía, la demanda de energía ha aumentado considerablemente.Las bombas de calor de compresión mecánica se han vuelto cada vez más importantesLas bombas de calor se utilizan ampliamente para la evaporación y concentración de diversas soluciones diluidas.El uso de la tecnología de evaporación de la bomba de calor ha demostrado ser muy económicoEl dispositivo de bomba de calor sólo necesita consumir una pequeña cantidad de energía de alta calidad para obtener más energía térmica, lo que reduce el desperdicio de energía.el consumo de energía de la evaporación con bomba de calor es mucho menor que el de la evaporación de un solo efecto o de varios efectosEn la actualidad, el uso de la tecnología de la bomba de calor puede reemplazar a un gran número de calderas, ahorrando combustible, reduciendo la contaminación atmosférica y reduciendo el uso de calor residual.El saneamiento ambiental de la ciudad está destinado a mejorar, y también es beneficioso para el equilibrio ecológico. La evaporación por bomba de calor es un método de evaporación muy fiable con bajo consumo de energía.se ha utilizado ampliamente en el proceso químico.
Especificación
| Comparación de los costes de funcionamiento de los evaporadores de 10 T/h |
|
| Nombre |
Evaporador MVR |
Evaporador de triple efecto |
|
| Costo del consumo de vapor |
0.6 ((consumo de vapor de precalentamiento del material) t/h×180RMB/t=108RMB/h |
[4.0+0.6 ((consumo de vapor de precalentamiento del material) ]t/h×180RMB/t=828RMB/h |
|
| Carga eléctrica |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
|
| Recuperación de agua condensada |
10.6t/h×3RMB/t=32RMB/h |
14.6t/h×3RMB/t=44RMB/h |
|
| Costo de operación por hora |
108 + 400-32 = 476RMB/h |
828+128-44=912RMB/h |
|
| Costo anual de funcionamiento |
476 RMB/h × 24h × 300 días = 3427200 RMB |
912RMB/h×24h×300day=6566400RMB |
|
| Diferencia anual de costes de explotación:6566400-3427200=3139200RMB |
Características
El sistema de evaporación de circulación forzada MVR consta del equipo principal del evaporador, el separador y la bomba de circulación forzada, y el compresor de vapor.El material intercambia calor con el vapor fuera del tubo en el tubo del evaporador, y la temperatura aumenta; la solución después del aumento de la temperatura se divide en dos fases de vapor y solución, y el vapor sube hasta el separador,y el demister separa el líquido que entra en el vaporLas gotas se purifican y se envían al compresor.El compresor comprime el vapor y lo transporta a la carcasa del evaporador para calentar el vapor para realizar el reciclaje secundario del vapor y la evaporación continuaLa evaporación produce vapor secundario que desborda del material, el material se concentra en material supersaturado, cristalizado,y el estiércol de cristal se saca de la tubería de circulación por la bomba de descarga; el líquido madre entra en la bomba de circulación forzada, entra en el evaporador bajo la acción de la bomba de circulación y luego se evapora.Este ciclo se evapora continuamente para concentrar y cristalizarTiene las siguientes ventajas: 1. Adecuado para materiales con alta viscosidad, 2. Materiales con partículas; 3. Alta relación de concentración; 4. Alta velocidad de flujo de la tubería,no es fácil secar la pared o la escala.
Aplicación
Evaporación y concentración para la industria de procesos
1)fermentación de alimentos (aginomoto, ácido cítrico, almidón y azúcar)
2) farmacia (preparación tradicional de medicina china, concentración a baja temperatura de la medicina occidental)
3) productos químicos finos (pesticidas, colorantes sintéticos, pigmentos orgánicos, pinturas, especias y esencias, cosméticos)
4) productos químicos con cloro (concentración en agua salada)
5) Desalinización del agua de mar
6) metalúrgico en
Solución de descarga cero para aguas residuales industriales
1) Aguas de desecho de amoníaco y cloruro, aguas de desecho de sal inorgánica múltiple
2) aguas residuales de electroplataje
3) Impresión y tinción de aguas residuales
4) aguas residuales de la industria alimentaria
5) aguas residuales de papel
6) aguas residuales de la industria petroquímica y metalúrgica

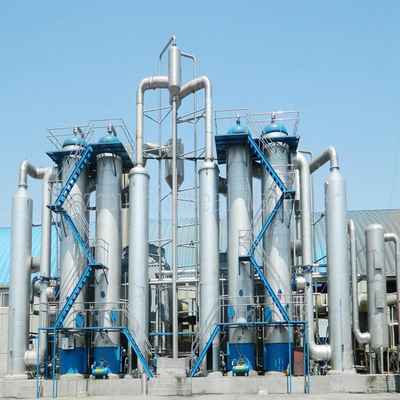

Imagen
El sistema MVR se utiliza para el control de las emisiones de gases de escape.
Sistema mecánico de compresión por evaporación, denominado MVR, cuyo principio es comprimir el segundo vapor generado por el evaporador mediante un compresor de vapor de alta eficiencia.Este proceso transfiere energía eléctrica a la energía de consumo y aumenta la presión y la temperatura del segundo vaporEl segundo vapor con una temperatura más alta se enviará a la cámara de evaporación para calentar el producto para la evaporación.Utilizando menos energía que es la energía mecánica de la rueda de la hoja del compresor como la bomba de calor de compresiónEn este caso, no es necesario añadir primer vapor como medio de calefacción.
Ventajas del sistema MVR
(1)Consumo de energía y coste de operación más bajos, el consumo eléctrico de una tonelada de evaporación de agua es de 15-50kw. (2) La diferencia de temperatura es pequeña, la calefacción es suave, la pérdida de producto es menor.
(3)Con una estructura compacta y un menor coste de construcción; el área de las plantas es un 50% menor que la del evaporador tradicional.
(4)El entorno es agradable, sin gas ni vapor.
(5)Buena adaptabilidad en condiciones de baja carga, buena flexibilidad de funcionamiento y una vida útil más larga.
(6)El consumo de agua circular es bajo y el ahorro de energía es obvio.
(7)No se necesita vapor fresco.
(8)La evaporación puede realizarse a una temperatura inferior a 40°C y no es necesario congelar el equipo, especialmente adecuado para productos de actividad térmica.
|
|
|
|
|
|
|
|
|
|
Consumo de vapor
(t vapor/t agua)
|
|
|
|
|
|
|
|
|
Aplicación
Se aplica a múltiples áreas, tales como: solución de "liberación cero" para aguas residuales industriales, Evaporación y concentración para la industria de procesos, fermentación de alimentos (aginomoto, ácido cítrico,almidón y azúcar)La industria de los productos químicos (pesticidas, colorantes sintéticos, pigmentos orgánicos, pinturas, especias y esencias, cosméticos), química de cloro (concentración de agua salada), desalinización de agua de mar y industria metalúrgica, etc.
Sobre nosotros
Jiangsu Hanpu Mechanical Technology Co., Ltd. es una empresa que produce principalmente placas de almohadas y sus productos relacionados. La base de producción de la compañía está ubicada en la Zona Industrial Huangqiao de Taixing,con una superficie de 300 acresLas empresas involucradas están en la industria de nuevos materiales, nueva energía, medicina, química, protección del medio ambiente, alimentos y bebidas, etc.
Jiangsu Hanpu es una empresa de ingeniería internacional que integra consultoría técnica, diseño, adquisición, construcción, instalación y conducción en uno,suministro de ingeniería EPC contrato generalLa empresa se compromete a ser la primera y mundialmente reconocida empresa de tecnología e ingeniería tecnológica en Asia.proporcionar tecnología de vanguardia y soluciones únicas para las industrias del mundo
Establecida en 2019, Jiangsu Hanpu Machinery Engineering Technology Co., Ltd. es una subsidiaria de Jiangsu Saideli Machinery Group.Es una empresa profesional dedicada al tratamiento de aguas residuales industriales y gas., así como evaporación, cristalización, secado, filtración y transferencia de calor en el campo de la producción multiproceso,junto con la investigación y el desarrollo y la fabricación de equipos técnicos.
Situado en Junmin Road, Huangqiao Industrial Park, Taixing City, Provincia de Jiangsu, el grupo tiene cuatro bases de producción principales, que cubren un área de 532800 metros cuadrados.Hay 1580 empleados.Tenemos activos fijos de 2.000 millones de yuanes y ventas anuales de 2.800 millones de yuanes.
Los principales productos del grupo incluyen evaporadores MVR, evaporadores de efecto múltiple, centrifugadoras, hervidores de reacción, cristalizadores, intercambiadores de calor, placas de almohada, compresores de raíces,con varios equipos de soporte de fluidos.La empresa ha obtenido la certificación del sistema ISO9001/2015, la certificación CE, la certificación del sistema de gestión ambiental ISO14001:2004,posee cualificaciones A1 y A2 para la fabricación de recipientes a presiónAdemás, poseemos el derecho de operar el comercio de importación y exportación.
La calidad del producto, la tecnología avanzada y el servicio postventa integral de la compañía han sido ampliamente reconocidos en todo el mundo, con una alta cuota de mercado.Varias series de centrifugadoras representan el 60% del mercado chino y se exportan a más de 50 países y regiones, incluidos Alemania, el Reino Unido, Italia, Dinamarca, Suiza, Estados Unidos, Canadá, Australia, México, Brasil, Argentina, Chile, Colombia, Rusia, Ucrania, Rumanía, India, Indonesia,El Vietnam, Tailandia, Sudáfrica, Egipto, Camerún, etc.
Con el objetivo de "innovar productos a través de la tecnología, perseguir la excelencia en la calidad, servir a los clientes con integridad y perfección", la compañía fabrica alta tecnología, altamente automatizado, seguro,y equipos de ahorro de energíaUna de primera clase.fabricante de equipos de evaporación y fluidos en China.
