Evaporación multi del efecto del precio bajo para la concentración del jugo de tomate, salchichas, concentración del zumo de fruta
Descripción de proceso – principio del flujo paralelo del ejemplo
La solución incorpora el circuito del evaporador de la primera fase. Aquí se mezcla con la solución circulada y se calienta en el calentador H con vapor. En el evaporador V1, el solvente (agua) se evapora mientras que refresca la solución a la temperatura de ebullición. La solución entonces fluye a la segunda etapa, que se actúa bajo presión reducida y así en una temperatura más baja. El vapor generó en la primera fase se utiliza como medio de calefacción para la evaporación de la solución en la segunda etapa. Este proceso se puede repetir varias veces dependiendo de la elevación del punto de ebullición de la solución y de las condiciones existentes del marco. El vapor de la etapa pasada se condensa vía el agua de enfriamiento. Si la sal es cristalizada en la planta, la evaporación adicional concentrado la solución hasta tal punto que se forman los cristales. Si están deseados, los cristales en la suspensión pueden después ser separados de la solución y ser secados.
Proceso material
(1) la materia prima es entregada al precalentador primario delantero por la bomba de alimentación a través del flujómetro electromágnetico, y después incorpora el top del calentador del efecto primario a través del distribuidor líquido para la evaporación y la concentración en capa delgada primarias;
(2) el líquido concentrado primer efecto es transportado al distribuidor superior del segundo calentador del efecto por la primera bomba de circulación del material de la parte inferior del efecto para la concentración en capa delgada secundaria de la evaporación.
(3) el líquido concentrado segundo efecto es transportado al distribuidor superior del tercer calentador del efecto por la segunda bomba de circulación del material de la parte inferior del efecto por tiempos del tercero de la concentración en capa delgada de la evaporación;
(4) descarga líquida concentrada efecto del tercero, según la detección en línea del aerómetro, detección en tiempo real de la concentración material, si la concentración material alcanza los requisitos determinados, será interconectada con la válvula de escape para abrir la válvula de escape y transportar el material al tanque del producto final, de otra manera, abrirá la válvula material de la circulación para hacer que el material recicla en el evaporador otra vez para la re evaporación.
Proceso del vapor
El vapor crudo entra en el calentador del efecto primario para la concentración de calefacción de la evaporación: el vapor secundario generado por el efecto primario calienta el efecto secundario, y así sucesivamente. El vapor secundario generado por el tercer efecto entra en el condensador del extremo para la condensación que se refresca, y el agua condensada es descargada por la bomba condensada.
Proceso condensado
El agua condensada producida por el efecto primario que precalienta los materiales a través del tubo de la transferencia del agua en la parte inferior de la cáscara, para ahorrar el consumo de vapor crudo;
El agua condensada producida por el efecto secundario y del tercero es descargada por la bomba condensada, y la descarga ha alcanzado la contaminación cero. El gas no de condensación es conectado con el condensador del extremo por el tubo de gas no de condensación y descargado por la bomba de vacío.
Major Advantages de los sistemas de efectos múltiples:
Capacidad de maximizar el uso de la energía de la entrada (economía del vapor)
Energía reducida requerida para funcionar con el sistema completo
Carga de condensación reducida con los efectos adicionales (agua menos de enfriamiento necesaria)
Control de flujo del licor
Colección y proceso condensados asquerosos convenientes
Capacidad de hacer la limpieza en línea de efectos individuales
Eficacia termal máxima con la opción concurrente del flujo
| Comparación de funcionamiento para diverso evaporador | ||||
| Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
| Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
| Espacio | Pequeño | grande | grande | pequeño |
| Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
| Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |

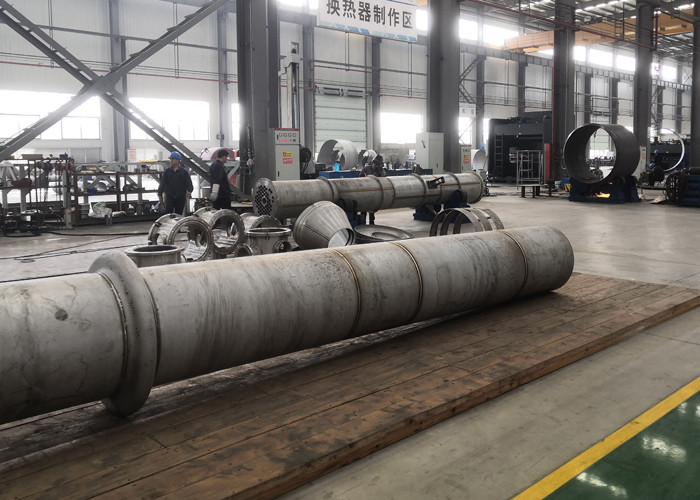

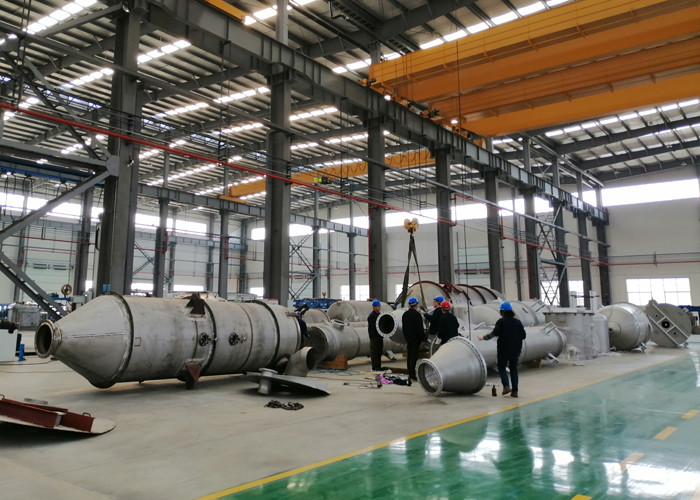

Nuestra capacidad de producción
