Cristalización evaporativa de tres efectos aplicada en el cloruro sódico de la industria de las aguas residuales del pesticida
¿Cuál es YO sistema (de la evaporación de efectos múltiples)?
El sistema del evaporador de efectos múltiples es un sistema en el cual los evaporadores múltiples del solo-efecto están conectados en serie para alcanzar la evaporación continua. Puesto que la evaporación es un proceso que consume una gran cantidad de vapor para generar el vapor secundario, para hacer el uso completo del calor residual del vapor, el vapor secundario anterior se introduce generalmente en el efecto siguiente como fuente de calor. Esto maximiza eficacia de la utilización de la energía mientras que asegura la evaporación.
La selección del número de etapas del evaporador de efectos múltiples depende de diversos factores tales como las propiedades materiales específicas, la concentración de los materiales entrantes y salientes, la temperatura, y el coste del consumo de energía. Hablando en términos generales, más etapas darán lugar a un consumo más bajo del vapor. También estamos confiados a proporcionar los evaporadores de efectos múltiples y las soluciones convenientes para los diversos materiales.
Proceso material
(1) la materia prima es entregada al precalentador primario delantero por la bomba de alimentación a través del flujómetro electromágnetico, y después incorpora el top del calentador del efecto primario a través del distribuidor líquido para la evaporación y la concentración en capa delgada primarias;
(2) el líquido concentrado primer efecto es transportado al distribuidor superior del segundo calentador del efecto por la primera bomba de circulación del material de la parte inferior del efecto para la concentración en capa delgada secundaria de la evaporación.
(3) el líquido concentrado segundo efecto es transportado al distribuidor superior del tercer calentador del efecto por la segunda bomba de circulación del material de la parte inferior del efecto por tiempos del tercero de la concentración en capa delgada de la evaporación;
(4) descarga líquida concentrada efecto del tercero, según la detección en línea del aerómetro, detección en tiempo real de la concentración material, si la concentración material alcanza los requisitos determinados, será interconectada con la válvula de escape para abrir la válvula de escape y transportar el material al tanque del producto final, de otra manera, abrirá la válvula material de la circulación para hacer que el material recicla en el evaporador otra vez para la re evaporación.
Proceso del vapor
El vapor crudo entra en el calentador del efecto primario para la concentración de calefacción de la evaporación: el vapor secundario generado por el efecto primario calienta el efecto secundario, y así sucesivamente. El vapor secundario generado por el tercer efecto entra en el condensador del extremo para la condensación que se refresca, y el agua condensada es descargada por la bomba condensada.
Proceso condensado
El agua condensada producida por el efecto primario que precalienta los materiales a través del tubo de la transferencia del agua en la parte inferior de la cáscara, para ahorrar el consumo de vapor crudo;
El agua condensada producida por el efecto secundario y del tercero es descargada por la bomba condensada, y la descarga ha alcanzado la contaminación cero. El gas no de condensación es conectado con el condensador del extremo por el tubo de gas no de condensación y descargado por la bomba de vacío.
Parámetros técnicos del evaporador en capa delgada
| Tipo | Solo efecto | Efecto doble | Efecto tres |
| Capacidad evaporativa (kg/h) | 300-2000 | 1200-4000 | 3600-15000 |
| Densidad material de alimentación % | Según el material | ||
| Descargue la densidad material % | Según el material | ||
| Presión del vapor | 0.5-0.8 | ||
| Consumo del vapor/capacidad evaporativa (con la bomba de presión del calor) | 0,65 | 0,38 | 0,28 |
| Temperatura de evaporación | 45-90 | ||
| Temperatura de esterilización | 90-110 | ||
| Consumo de agua de enfriamiento/capacidad evaporativa (entrada 20°C, mercado 40°C) | 28 | 11 | 8 |
| Nota: podemos diseñar el producto de encargo que acuerda el requisito de cliente. | |||
Dibujo del principio de funcionamiento

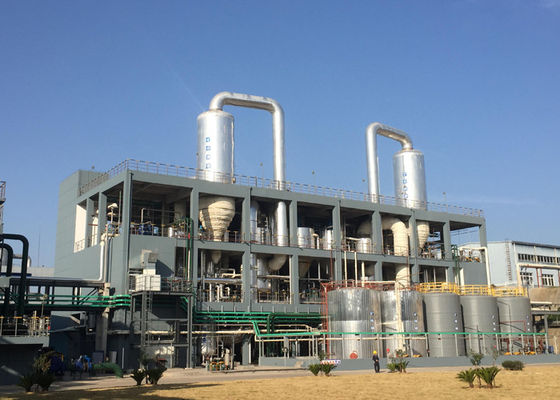

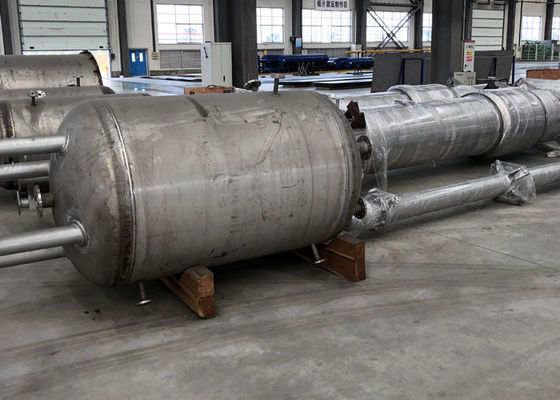

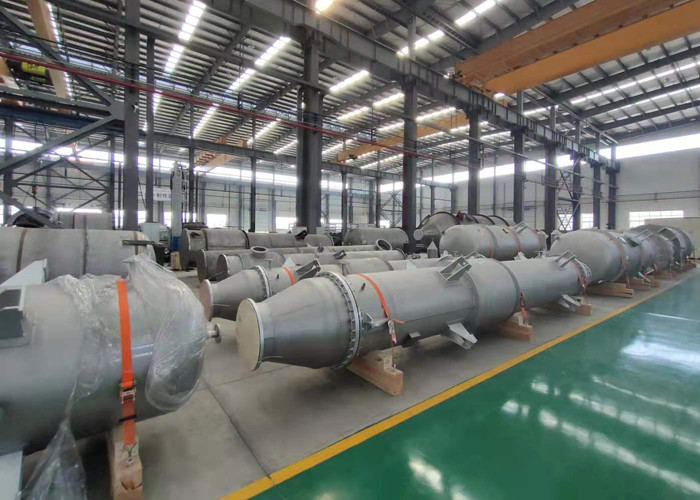

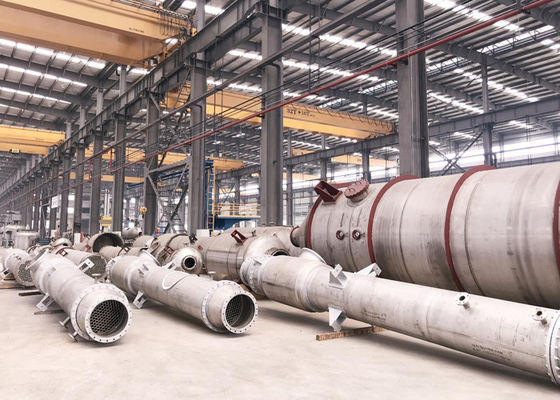

Nuestro sitio de la capacidad y del cliente de la producción
