Alto evaporador termal industrial de TVR de la recompresión del vapor del coeficiente de transferencia de calor en la producción farmacéutica
Recompresión termal del vapor (TVR)
Un método para reducir el consumo de energía de un sistema calentado al vapor del evaporador.
Utiliza el vapor de alta presión como el líquido del motivo a un eyector del vapor, para arrastrar el vapor de una presión más baja reciclado y para descargar el vapor combinado en una presión intermedia más útil.
El ciclo de compresión del vapor confía en la temperatura de condensación del vapor de una presión más baja que aumenta con el aumento en la presión.
PRINCIPIO DE FUNCIONAMIENTO
El evaporador TVR en capa delgada se alimenta desde el área de proceso mojada. Del tanque de la balanza el producto se calienta por lo menos a la temperatura de ebullición del primer calandria, dependiendo de las demandas del producto final. Esto se puede hacer por los cambiadores de calor de la placa, el cambiador de calor tubular y/o los calentadores directos por medio de los vapores condensados, exceso, del vapor y/o de la agua caliente. Después del proceso de calefacción el producto se alimenta al primer calandria donde el producto comienza a evaporarse. El evaporador trabaja acordando el principio en capa delgada, así que significa que el producto y el vapor están fluyendo hacia abajo a través de los tubos. En la parte inferior, el concentrado cae abajo y el vapor se chupa en el separador, por el que las gotitas más pequeñas del concentrado estén separadas del vapor. El producto concentrado se bombea al paso siguiente, por el que el producto concetrated más a fondo. Después de paso final del calandria el producto se bombea, dependiendo del producto y las propiedades requeridas del concetrate, a un calandria siguiente, concentran los tanques del secador o vía un refrigerador de destello a los tanques de la cristalización. Pues la cantidad de evaporación del agua se limita y la diferencia requerida de la temperatura es relativamente alta, el vapor se utiliza como fuerza impulsora. Esto se refiere como recompresión termal del vapor (TVR). Dependiendo de capacidad y de producto específico necesita el número de etapas y se definen los termocompresores. Un regulador de la densidad en el flujo del concentrado se utiliza para fijar el flujo del vapor al termocompresor.
PUNTOS CULMINANTES
Campañas de producción largas debido a los altos estándares higiénicos
Tecnología probada
Completamente lavable (limpieza en el lugar)
Evaporador de TVR
Capacidad de la evaporación del agua (t/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Este equipo es un equipo continuo de la concentración, que se compone de la pompa de calor de vapor de TVP, del tubo de la calefacción, de la cámara de la evaporación, del condensador, de la bomba de vacío, de la bomba de circulación de la descarga y de la plataforma de la operación. Es conveniente para la concentración en comida, farmacéutico, químico, bioingeniería, la ingeniería ambiental, la recuperación líquida inútil y otras industrias. Este equipo adopta tecnología de la pompa de calor de TVR, para ahorrar mucha energía. El adición de la pompa de calor de TVR puede ahorrar la energía, por lo menos equivalente a un más efecto, es decir, el consumo del vapor del efecto cuatro + de TVR es básicamente lo mismo que el del efecto cinco.
| Comparación de funcionamiento para diverso evaporador | ||||
| Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
| Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
| Espacio | Pequeño | grande | grande | pequeño |
| Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
| Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |

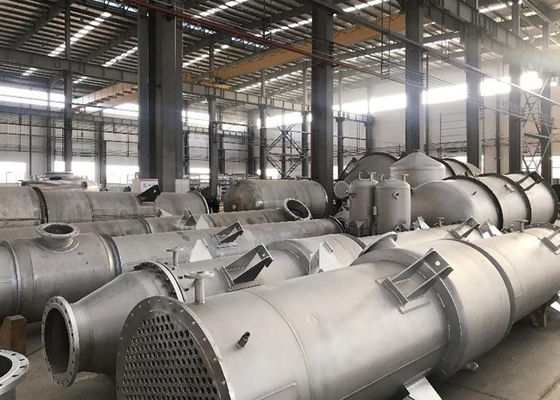

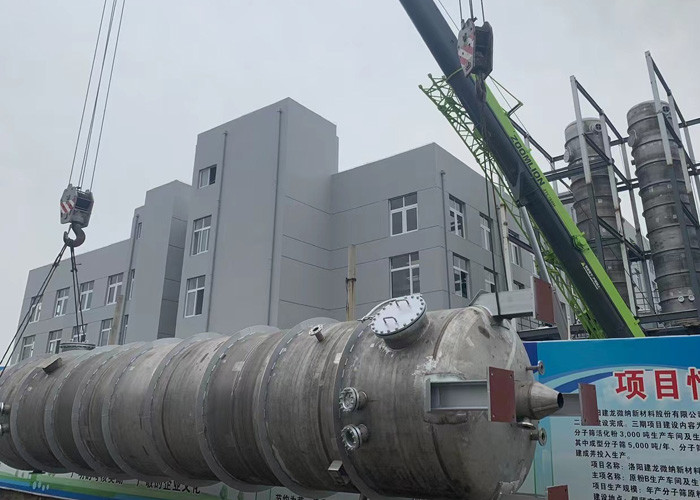

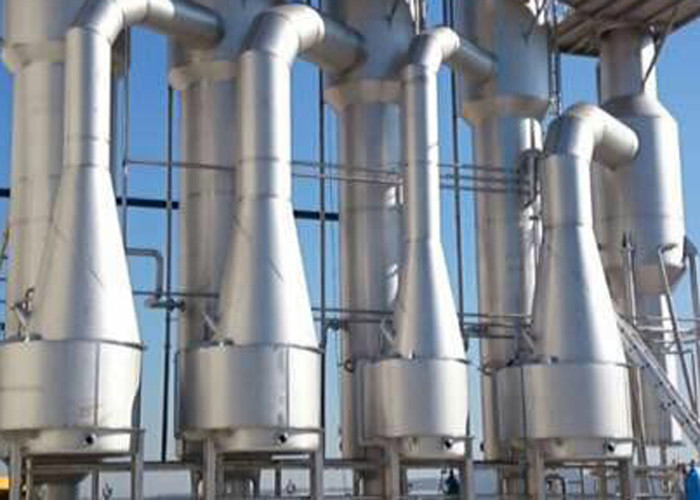

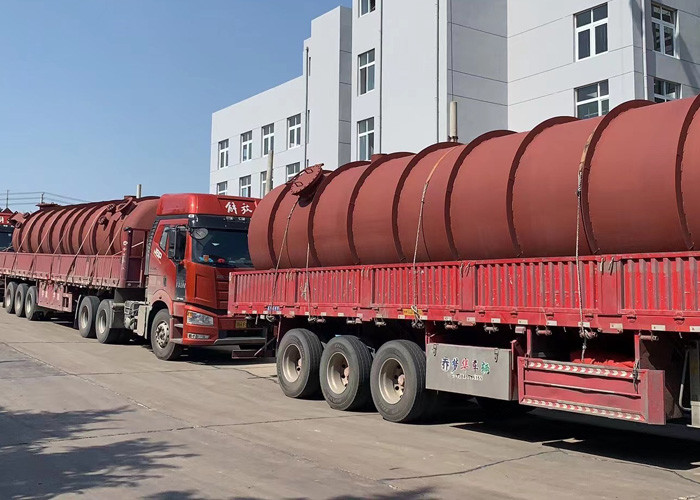

La instalación de la producción y del plazo
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
