Evaporación termal ahorro de energía de la recompresión del vapor ampliamente utilizada en la sustancia química, producción del pesticida
Evaporación de TVR y equipo de la concentración
Es un equipo de la cristalización de la concentración de la evaporación que utiliza la pompa de calor de TVR a la pieza de los recompress de vapor secundario como fuente de calor de la cámara de calefacción.
Las condiciones de la fuente para la fuente estable de vapor saturado sobre 0.7MPa se requieren.
El funcionamiento de TVR se relaciona directamente con el efecto del ahorro del vapor, así que es necesario utilizar productos con funcionamiento garantizado de la operación.
Si la calidad y el funcionamiento de TVR es pobres, el efecto de ahorro del vapor no es obvio, y es fácil dañar debido al ruido y la vibración.
Principio de funcionamiento:
Alcance del uso:
El cristalizador termal de la evaporación de la recompresión del vapor es ampliamente utilizado en comida, almidón, bebida, farmacéutico, pesticida, sustancia química y otras industrias, así como una evaporación y un equipo de la concentración en los campos de las aguas residuales de la alto-concentración en proyectos ambientales del tratamiento de aguas. Es especialmente conveniente para la evaporación, concentración y cristalización de sales inorgánicas tales como cloruro sódico, soda cáustica y las soluciones concentradas que contienen solventes orgánicos.
Composición del sistema:
Precalentador, compresor del vapor, evaporador, separador, bomba de circulación, sistema de control eléctrico, sistema de la conexión de la tubería, plataforma del marco de acero y otros sistemas.
Cuando el vapor termal recompressed, según el principio de la pompa de calor, el vapor de la cámara de ebullición se comprime a un de alta presión en la cámara de calefacción; es decir, la energía se añade al vapor. Puesto que la temperatura del vapor saturado correspondiente a la presión en la cámara de calefacción es más alta, el vapor se puede reutilizar para calentar. Con este fin, se utiliza un compresor del chorro de vapor. Actúan según el principio de jet bombean, no tienen ninguna pieza móvil, son simples y eficaces en diseño, y aseguran la confiabilidad de trabajo más alta.
Usando el vapor termal un compresor tiene el mismo vapor/efecto ahorro de energía como adición de un evaporador del efecto. La operación del compresor termal del vapor requiere una determinada cantidad de vapor vivo, el supuesto vapor motivo. Este el vapor motivo se debe enviar al efecto siguiente, o enviar al condensador como vapor residual. La energía restante contenida en el vapor residual es aproximadamente equivalente a la energía proporcionada por el vapor motivo.
La parte del vapor secundario del separador es conducida por el vapor de trabajo de alta presión y entra en el eyector para mezclarse, para aumentar la presión, y después para incorporar la cámara de calefacción como vapor de calefacción para calentar el líquido. La otra parte entra en el condensador y se descarga después de la condensación. El vapor de calefacción se condensa en el agua en la cámara de calefacción y se descarga. La solución en el tubo se evapora y se concentra bajo calefacción del vapor de calefacción, y se descarga después de alcanzar los requisitos.
La pompa de calor del chorro de vapor tiene las características de la estructura simple, de la operación estable y del precio bajo. Usando una pompa de calor del chorro de vapor, la eficacia es equivalente a añadir un evaporador del efecto.
Características
Solamente una parte de la energía de la evaporación tiene que ser utilizada bajo la forma de vapor vivo.
Costes de inversión bajos.
La retroadaptación en plantas existentes es posible.
Conveniente para los diversos usos.
Variantes
Aumento en el número de etapas para reducir el consumo del vapor.
Con o sin la separación de la sal.
Diversos conceptos de precalentamiento.
Condensación del vapor de sobra en la mezcla o condensadores de superficie.
Comparación de funcionamiento para diverso evaporador | ||||
Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
Espacio | Pequeño | grande | grande | pequeño |
Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |
Dibujo del principio de funcionamiento

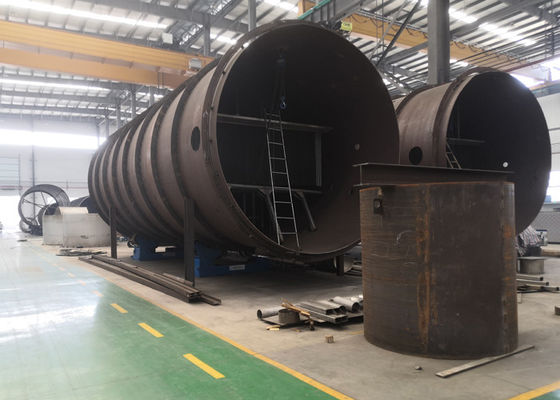

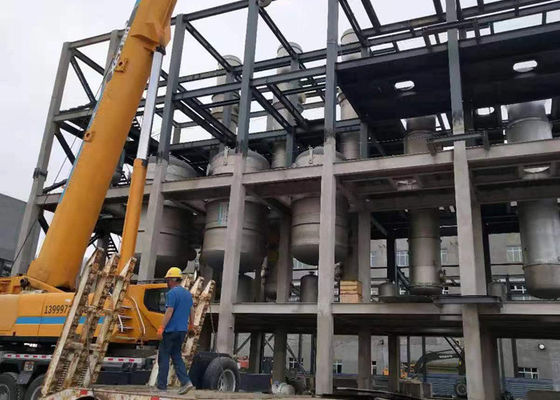

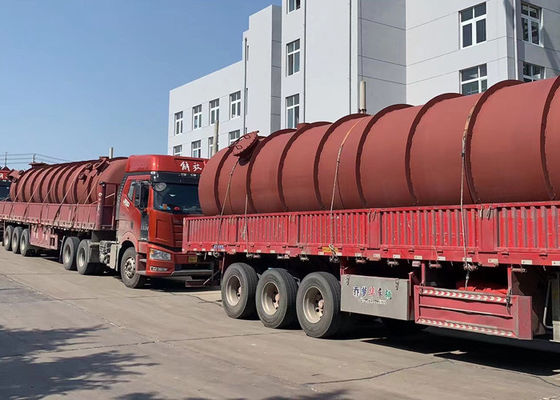

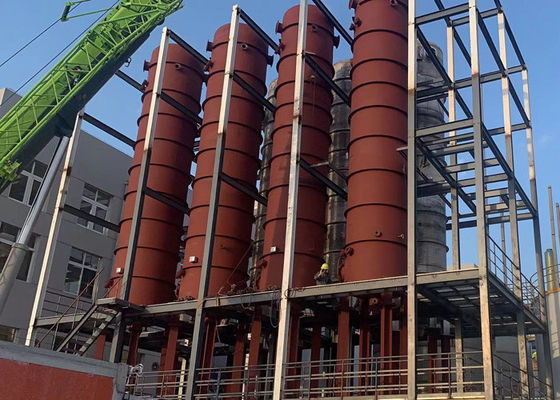

Nuestro taller y la instalación del cliente
