Evaporador de circulación forzada modificado para requisitos particulares de TVR del ahorro del vapor para el producto lácteo del zumo de fruta/las salsas
Recompresión termal del vapor (TVR)
Un método para reducir el consumo de energía de un sistema calentado al vapor del evaporador.
Utiliza el vapor de alta presión como el líquido del motivo a un eyector del vapor, para arrastrar el vapor de una presión más baja reciclado y para descargar el vapor combinado en una presión intermedia más útil.
Los rlies del ciclo de compresión del vapor en la temperatura de condensación del vapor de una presión más baja que aumenta con el aumento en la presión.
Cómo trabajo termal de los evaporadores de la recompresión del vapor
Para reducir el consumo de energía, el vapor de agua de un evaporador se arrastra y se comprime con el vapor de alta presión en un termocompresor así que puede ser condensado en el cambiador de calor del evaporador. La presión resultante es intermedia a la del vapor motivo y del vapor de agua. Un termocompresor es similar a un eyector de aire del chorro de vapor usado para mantener vacío en un evaporador.
Solamente una porción del vapor de un evaporador se puede comprimir en un termocompresor con el resto condensado en el cambiador de calor del siguiente-efecto o un condensador. Un termocompresor se utiliza normalmente en un evaporador del solo-efecto o en el primer efecto de un evaporador doble o del triple-efecto para reducir el consumo de energía. Como la recompresión mecánica, la recompresión termal es más aplicable a los líquidos bajos de la subida del hervir-punto y a las temperaturas diferenciadas bajas a moderadas en el cambiador de calor minimizar el ratio de compresión.
El evaporador del doble-efecto con la recompresión termal requiere el 33% menos vapor que el efecto doble convencional. Esencialmente, el uso del vapor para el efecto doble con la recompresión termal es comparable al de un evaporador del triple-efecto.
USO
El evaporador TVR en capa delgada proporciona un sistema completamente automático y continuo de la evaporación. El evaporador TVR en capa delgada es conveniente para la producción de la gama de productos completa. El sistema es específico del cliente diseñado, y por lo tanto disponible para una amplia gama de composiciones y de capacidades.
PUNTOS CULMINANTES
Campañas de producción largas debido a los altos estándares higiénicos
Tecnología probada
Completamente lavable (limpieza en el lugar)
PRINCIPIO DE FUNCIONAMIENTO
El evaporador TVR en capa delgada se alimenta desde el área de proceso mojada. Del tanque de la balanza el producto se calienta por lo menos a la temperatura de ebullición del primer calandria, dependiendo de las demandas del producto final. Esto se puede hacer por los cambiadores de calor de la placa, el cambiador de calor tubular y/o los calentadores directos por medio de los vapores condensados, exceso, del vapor y/o de la agua caliente. Después del proceso de calefacción el producto se alimenta al primer calandria donde el producto comienza a evaporarse. El evaporador trabaja acordando el principio en capa delgada, así que significa que el producto y el vapor están fluyendo hacia abajo a través de los tubos. En la parte inferior, el concentrado cae abajo y el vapor se chupa en el separador, por el que las gotitas más pequeñas del concentrado estén separadas del vapor. El producto concentrado se bombea al paso siguiente, por el que el producto concetrated más a fondo. Después de paso final del calandria el producto se bombea, dependiendo del producto y las propiedades requeridas del concetrate, a un calandria siguiente, concentran los tanques del secador o vía un refrigerador de destello a los tanques de la cristalización. Pues la cantidad de evaporación del agua se limita y la diferencia requerida de la temperatura es relativamente alta, el vapor se utiliza como fuerza impulsora. Esto se refiere como recompresión termal del vapor (TVR). Dependiendo de capacidad y de producto específico necesita el número de etapas y se definen los termocompresores. Un regulador de la densidad en el flujo del concentrado se utiliza para fijar el flujo del vapor al termocompresor.
| Comparación de funcionamiento para diverso evaporador | ||||
| Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
| Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
| Espacio | Pequeño | grande | grande | pequeño |
| Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
| Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |
Las MVR y el coste de funcionamiento triple del equipo de la evaporación del efecto comparan:
| el coste de funcionamiento del evaporador 10T/h compara | |||
| Nombre | Evaporador de la MVR | evaporador del Triple-efecto | |
| Coste del consumo del vapor | 0,6 (consumo de precalentamiento material del vapor) t/h×180RMB/t=108RMB/h | [4.0+0.6 (consumo de precalentamiento material del vapor)]t/h×180RMB/t=828RMB/h | |
| Carga eléctrica | 500kw/h×0.80RMB/kw=400RMB/h | 160kw/h×0.80RMB/kw=128RMB/h | |
| Recuperación del agua condensada | 10.6t/h×3RMB/t=32RMB/h | 14.6t/h×3RMB/t=44RMB/h | |
| Coste de operación por hora | 108+400-32=476RMB/h | 828+128-44=912RMB/h | |
| Gastos de explotación anuales | 476RMB/h×24h×300day=3427200RMB | 912RMB/h×24h×300day=6566400RMB | |
| Diferencia gasto explotación anual: 6566400-3427200=3139200RMB |
|
||
FAQ
¿Cuál es la diferencia entre un evaporador de la MVR y de TVR?
La MVR es un sistema mecánico de la recompresión del vapor, fuente de energía es poder/electricidad, consumo de energía muy baja
TVR es una fuente de energía termal de sistema de la recompresión del vapor es el vapor, dependiente del consumo de energía en el número de etapas (calandrias) de la evaporación.
¿Por qué utilice un evaporador en capa delgada?
El evaporador en capa delgada es una manera apacible de quitar el agua de una manera muy económica de energía. Pequeña huella para la alta evaporación.
¿Cómo arriba pueda usted entraron en sólidos totales?
Esto es muy dependiente en el tipo de producto, todos los productos se debe considerar individualmente, sobre todo la viscosidad y la viscosidad determinará los sólidos totales.
¿Hace viscosidad tienen un impacto en la posibilidad para utilizar un evaporador?
Sí, la viscosidad es un factor muy crítico para una buena evaporación, el producto debe ser bombeable.
¿Qué clase de productos puede usted correr en un evaporador en capa delgada?
Casi todos los líquidos bombeables y productos solubles se pueden correr en un evaporador en capa delgada.

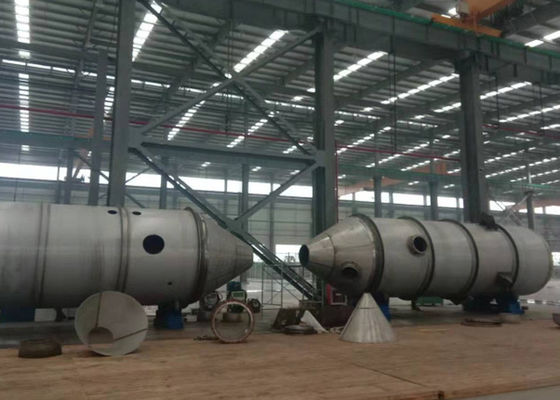

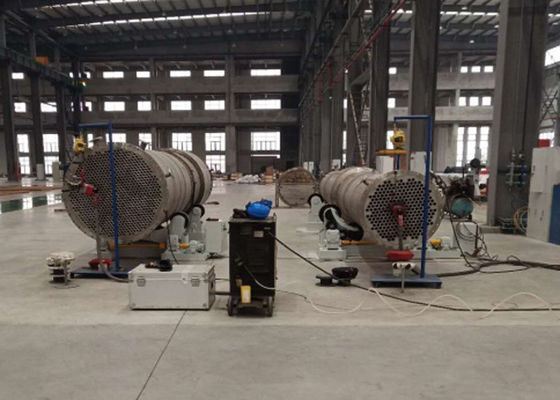

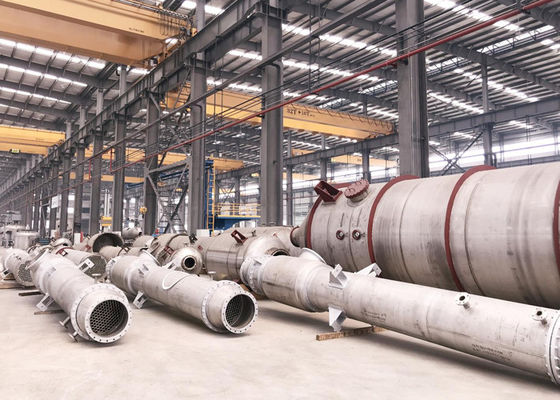

Nuestro equipo de producción
