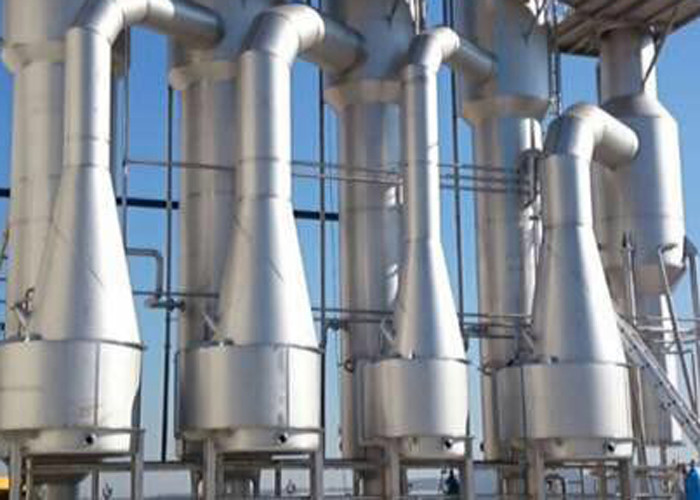

La recompresión termal de acero inoxidable del vapor (TVR) por los compresores termos echa en chorro vapor
Composición del sistema:
Precalentador, compresor del vapor, evaporador, separador, bomba de circulación, sistema de control eléctrico, sistema de la conexión de la tubería, plataforma del marco de acero y otros sistemas.
Cuando el vapor termal recompressed, según el principio de la pompa de calor, el vapor de la cámara de ebullición se comprime a un de alta presión en la cámara de calefacción; es decir, la energía se añade al vapor. Puesto que la temperatura del vapor saturado correspondiente a la presión en la cámara de calefacción es más alta, el vapor se puede reutilizar para calentar. Con este fin, se utiliza un compresor del chorro de vapor. Actúan según el principio de jet bombean, no tienen ninguna pieza móvil, son simples y eficaces en diseño, y aseguran la confiabilidad de trabajo más alta.
Usando el vapor termal un compresor tiene el mismo vapor/efecto ahorro de energía como adición de un evaporador del efecto. La operación del compresor termal del vapor requiere una determinada cantidad de vapor vivo, el supuesto vapor motivo. Este el vapor motivo se debe enviar al efecto siguiente, o enviar al condensador como vapor residual. La energía restante contenida en el vapor residual es aproximadamente equivalente a la energía proporcionada por el vapor motivo.
La parte del vapor secundario del separador es conducida por el vapor de trabajo de alta presión y entra en el eyector para mezclarse, para aumentar la presión, y después para incorporar la cámara de calefacción como vapor de calefacción para calentar el líquido. La otra parte entra en el condensador y se descarga después de la condensación. El vapor de calefacción se condensa en el agua en la cámara de calefacción y se descarga. La solución en el tubo se evapora y se concentra bajo calefacción del vapor de calefacción, y se descarga después de alcanzar los requisitos.
La pompa de calor del chorro de vapor tiene las características de la estructura simple, de la operación estable y del precio bajo. Usando una pompa de calor del chorro de vapor, la eficacia es equivalente a añadir un evaporador del efecto.
Evaporadores termales de la recompresión del vapor
los evaporadores termales de la recompresión del vapor (TVR) utilizan un termocompresor para reducir el vapor requerido por la libra de evaporación-último que reduce costes del consumo y del ahorro de energía.
EVAPORADORES DE TVR
Los evaporadores de TVR utilizan la recompresión termal del vapor a los recompress a la porción del vapor del separador del vapor y la mezclan con el vapor para calentar la primera fase.
Proceso para el evaporador de TVR
La recompresión termal del vapor (TVR) ocurre normalmente a través de una o más etapas utilizando el vapor medio o de alta presión en un eyector que reciclen una porción del vapor del separador y de mezclarlo del vapor con el vapor. Esta mezcla se utiliza para calentar de la primera etapa de la evaporación.
El consumo del vapor para un evaporador de TVR variará entre aproximadamente 0,3 - 0,07 kilogramos de vapor por la evaporación del agua del kilogramo dependiendo del número de etapas sobre las cuales la recompresión ocurra.
Este diseño prevé maquinaria menos costosa que derecho diseños calentados al vapor pero requiere la presión motiva del vapor.
USO
El evaporador TVR en capa delgada proporciona un sistema completamente automático y continuo de la evaporación. El evaporador TVR en capa delgada es conveniente para la producción de la gama de productos completa. El sistema es específico del cliente diseñado, y por lo tanto disponible para una amplia gama de composiciones y de capacidades.
| Comparación de funcionamiento para diverso evaporador | ||||
| Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
| Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
| Espacio | Pequeño | grande | grande | pequeño |
| Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
| Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |
FAQ
¿Cuál es la diferencia entre un evaporador de la MVR y de TVR?
La MVR es un sistema mecánico de la recompresión del vapor, fuente de energía es poder/electricidad, consumo de energía muy baja
TVR es una fuente de energía termal de sistema de la recompresión del vapor es el vapor, dependiente del consumo de energía en el número de etapas (calandrias) de la evaporación.
¿Por qué utilice un evaporador en capa delgada?
El evaporador en capa delgada es una manera apacible de quitar el agua de una manera muy económica de energía. Pequeña huella para la alta evaporación.
¿Cómo arriba pueda usted entraron en sólidos totales?
Esto es muy dependiente en el tipo de producto, todos los productos se debe considerar individualmente, sobre todo la viscosidad y la viscosidad determinará los sólidos totales.
¿Hace viscosidad tienen un impacto en la posibilidad para utilizar un evaporador?
Sí, la viscosidad es un factor muy crítico para una buena evaporación, el producto debe ser bombeable.
¿Qué clase de productos puede usted correr en un evaporador en capa delgada?
Casi todos los líquidos bombeables y productos solubles se pueden correr en un evaporador en capa delgada.
Dibujo del principio de funcionamiento

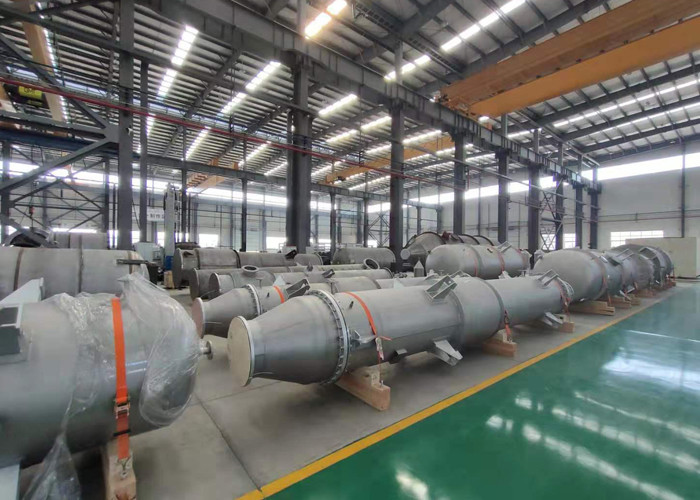

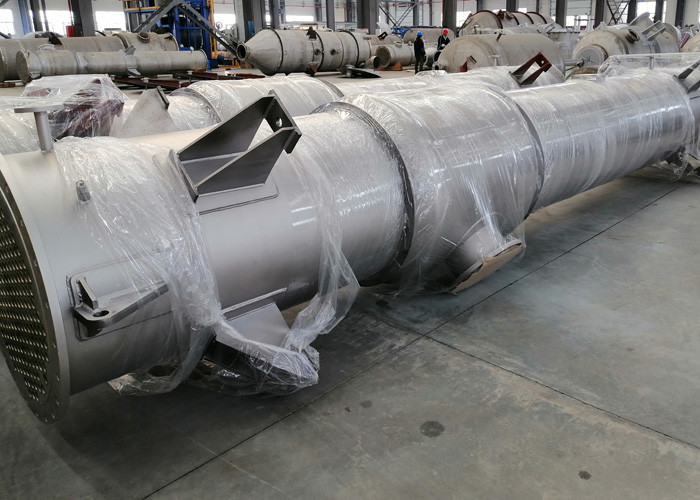

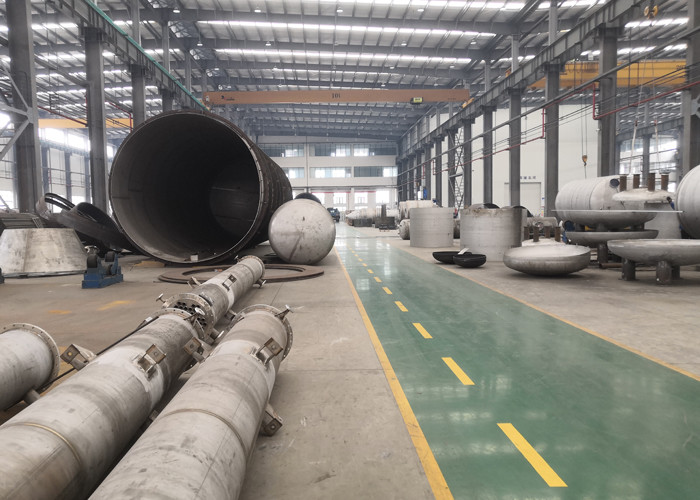

Nuestra instalación de producción
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
