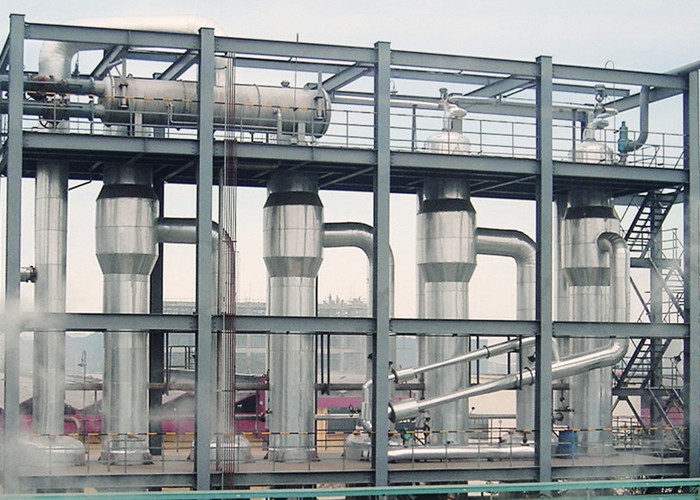

Evaporadores termales de la recompresión del vapor
Precio de fábrica para el sistema termal de la evaporación de la recompresión del vapor según el requisito de clientes
los evaporadores termales de la recompresión del vapor (TVR) utilizan un termocompresor para reducir el vapor requerido por la libra de evaporación-último que reduce costes del consumo y del ahorro de energía.
Cómo trabajo termal de los evaporadores de la recompresión del vapor
Para reducir el consumo de energía, el vapor de agua de un evaporador se arrastra y se comprime con el vapor de alta presión en un termocompresor así que puede ser condensado en el cambiador de calor del evaporador. La presión resultante es intermedia a la del vapor motivo y del vapor de agua. Un termocompresor es similar a un eyector de aire del chorro de vapor usado para mantener vacío en un evaporador.
Solamente una porción del vapor de un evaporador se puede comprimir en un termocompresor con el resto condensado en el cambiador de calor del siguiente-efecto o un condensador. Un termocompresor se utiliza normalmente en un evaporador del solo-efecto o en el primer efecto de un evaporador doble o del triple-efecto para reducir el consumo de energía. Como la recompresión mecánica, la recompresión termal es más aplicable a los líquidos bajos de la subida del hervir-punto y a las temperaturas diferenciadas bajas a moderadas en el cambiador de calor minimizar el ratio de compresión.
El evaporador del doble-efecto con la recompresión termal requiere el 33% menos vapor que el efecto doble convencional. Esencialmente, el uso del vapor para el efecto doble con la recompresión termal es comparable al de un evaporador del triple-efecto.
Características del cristalizador termal de la evaporación de la recompresión del vapor:
1. En curso de recompresión termal del vapor, el vapor en la cámara de ebullición recompressed a un de alta presión en la cámara de calefacción según el principio de la pompa de calor.
2. La temperatura del vapor saturado correspondiente a esta presión de calefacción del vapor es alta
Parámetros termales del cristalizador de la evaporación de la recompresión del vapor:
Evaporación (t/h) 0.5-4
Evaporación 0.2x del consumo del vapor (t/h)/metro crudos del tres-efecto
Presión cruda del vapor (MPa) 0.2-0.4
Ratio del consumo de energía del vapor (t/t) 0,02
Evaporación de la energía eléctrica (kilovatio) (28-62) x
El compresor proporciona la gama de temperaturas 10-40℃
Gama de temperaturas 40-80℃ de la evaporación
USO
El evaporador TVR en capa delgada proporciona un sistema completamente automático y continuo de la evaporación. El evaporador TVR en capa delgada es conveniente para la producción de la gama de productos completa. El sistema es específico del cliente diseñado, y por lo tanto disponible para una amplia gama de composiciones y de capacidades.
| Comparación de funcionamiento para diverso evaporador | ||||
| Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
| Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
| Espacio | Pequeño | grande | grande | pequeño |
| Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
| Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |

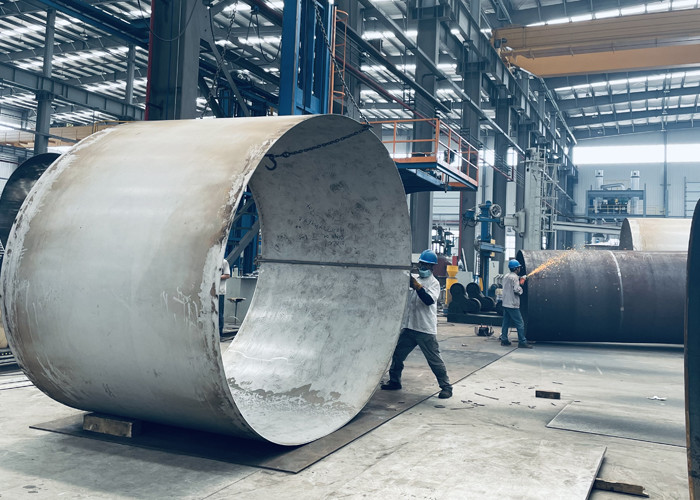

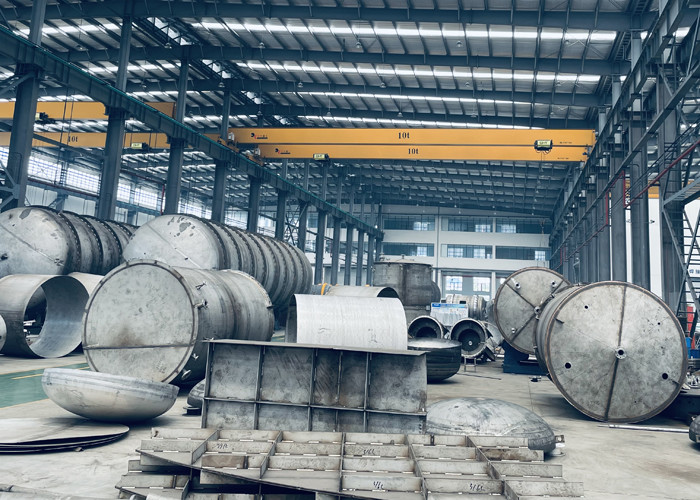

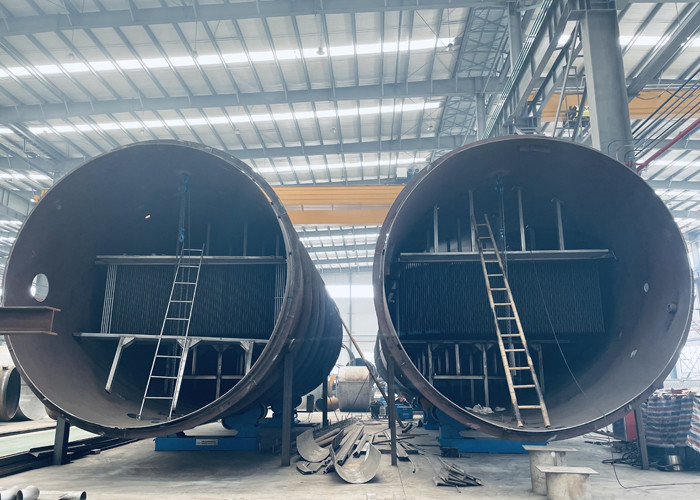

Equipo de producción avanzado
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
