Sistema termal automático de la evaporación de TVR de la recompresión del vapor con servicio local
Recompresión termal del vapor (TVR)
Un método para reducir el consumo de energía de un sistema calentado al vapor del evaporador.
Utiliza el vapor de alta presión como el líquido del motivo a un eyector del vapor, para arrastrar el vapor de una presión más baja reciclado y para descargar el vapor combinado en una presión intermedia más útil.
El ciclo de compresión del vapor confía en la temperatura de condensación del vapor de una presión más baja que aumenta con el aumento en la presión.
Descripción de proceso
La solución se precalienta con el condensado e incorpora el circuito de la evaporación. Aquí se mezcla con la solución circulada y se calienta en el calentador H. En el evaporador V, el solvente (agua) se evapora mientras que refresca la solución a la temperatura de ebullición. El vapor resultante del vapor es comprimido a un nivel de alta presión y de temperatura por la bomba del chorro de vapor con la ayuda del vapor, para poderlo utilizar como medio de calefacción para calentar la solución circulada. Se condensa exceso del vapor. Si la sal es cristalizada en la planta, la evaporación adicional concentrado la solución hasta tal punto que se forman los cristales. Si están deseados, los cristales en la suspensión pueden después ser separados de la solución y ser secados.
Características
Solamente una parte de la energía de la evaporación tiene que ser utilizada bajo la forma de vapor vivo.
Costes de inversión bajos.
La retroadaptación en plantas existentes es posible.
Conveniente para los diversos usos.
PUNTOS CULMINANTES
Campañas de producción largas debido a los altos estándares higiénicos
Tecnología probada
Completamente lavable (limpieza en el lugar)
Evaporador de TVR
Capacidad de la evaporación del agua (t/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Este equipo es un equipo continuo de la concentración, que se compone de la pompa de calor de vapor de TVP, del tubo de la calefacción, de la cámara de la evaporación, del condensador, de la bomba de vacío, de la bomba de circulación de la descarga y de la plataforma de la operación. Es conveniente para la concentración en comida, farmacéutico, químico, bioingeniería, la ingeniería ambiental, la recuperación líquida inútil y otras industrias. Este equipo adopta tecnología de la pompa de calor de TVR, para ahorrar mucha energía. El adición de la pompa de calor de TVR puede ahorrar la energía, por lo menos equivalente a un más efecto, es decir, el consumo del vapor del efecto cuatro + de TVR es básicamente lo mismo que el del efecto cinco.
| Comparación de funcionamiento para diverso evaporador | ||||
| Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
| Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
| Espacio | Pequeño | grande | grande | pequeño |
| Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
| Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |

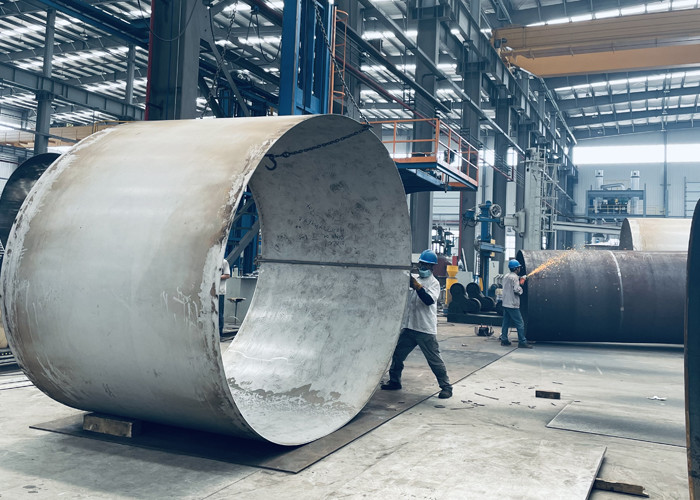

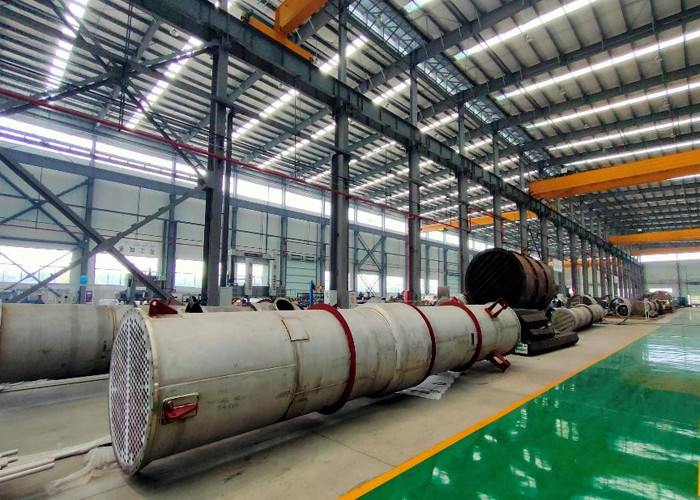

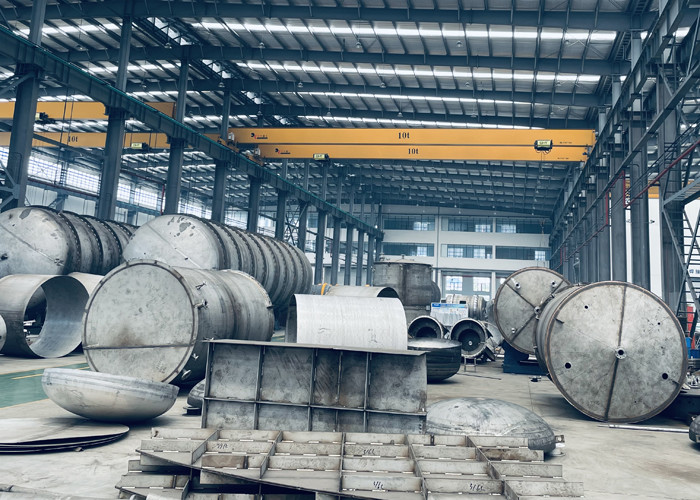

La instalación de la producción y del plazo
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
