Alta escala industrial de acero inoxidable eficiente de la columna de destilación de TVR del evaporador de TVR con la bomba del chorro de vapor
EVAPORADORES DE TVR
Los evaporadores de TVR utilizan la recompresión termal del vapor a los recompress a la porción del vapor del separador del vapor y la mezclan con el vapor para calentar la primera fase.
Proceso para el evaporador de TVR
La recompresión termal del vapor (TVR) ocurre normalmente a través de una o más etapas utilizando el vapor medio o de alta presión en un eyector que reciclen una porción del vapor del separador y de mezclarlo del vapor con el vapor. Esta mezcla se utiliza para calentar de la primera etapa de la evaporación.
El consumo del vapor para un evaporador de TVR variará entre aproximadamente 0,3 - 0,07 kilogramos de vapor por la evaporación del agua del kilogramo dependiendo del número de etapas sobre las cuales la recompresión ocurra.
Este diseño prevé maquinaria menos costosa que derecho diseños calentados al vapor pero requiere la presión motiva del vapor.
Compresores termos
Los compresores termos son diseñados para reciclar energía térmica capturando y recompressing el vapor inútil para el uso a otra parte.
Los compresores termos, como eyectores, no tienen ninguna pieza móvil. El diseño mecánico consiste en un pecho de vapor, un tenedor de la boca, bocas, y un difusor.
El compresor termo utiliza el vapor de alta presión, como líquido motivo, que entra en el pecho de vapor y se amplía a través de la boca.
El vapor de alta velocidad entonces arrastra el vapor inútil, en una cámara de mezcla donde se combinan los líquidos.
Los líquidos mezclados entonces recompressed a una presión inmediata a través del difusor, que actúa como boca en revés, reconvirtiendo energía de la velocidad para ejercer presión sobre energía.
Los compresores termos se diseñan para los usos en la comida, el petróleo, la sustancia química, el poder, y las industrias de papel. La recompresión termal se aplica típicamente en las industrias de la lechería y del jugo para recobrar y para reutilizar el vapor de evaporadores durante el proceso de la concentración.
Se crean para requisitos particulares todos los compresores termos y el funcionamiento probó para resolver las especificaciones exigentes de nuestro cliente.
Para aprender más sobre sistemas termos de la recuperación de calor del compresor, y discutir su proceso o uso específico, no dude en para entrarnos en contacto con por favor.
Características
Solamente una parte de la energía de la evaporación tiene que ser utilizada bajo la forma de vapor vivo.
Costes de inversión bajos.
La retroadaptación en plantas existentes es posible.
Conveniente para los diversos usos.
Variantes
Aumento en el número de etapas para reducir el consumo del vapor.
Con o sin la separación de la sal.
Diversos conceptos de precalentamiento.
Condensación del vapor de sobra en la mezcla o condensadores de superficie.
| Comparación de funcionamiento para diverso evaporador | ||||
| Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
| Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
| Espacio | Pequeño | grande | grande | pequeño |
| Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
| Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |
Dibujo del principio de funcionamiento

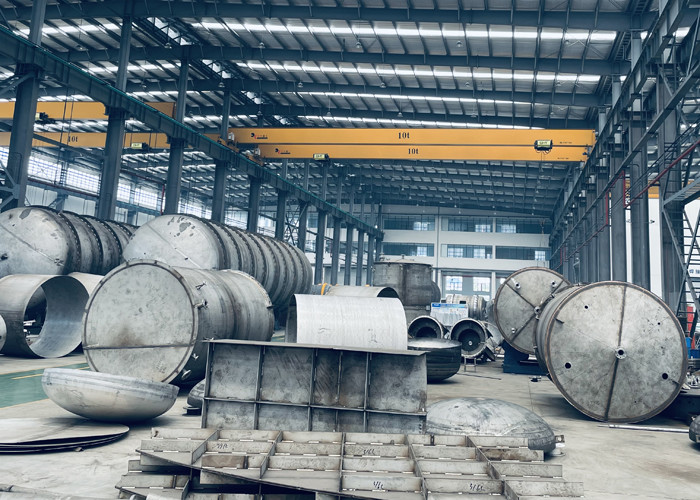

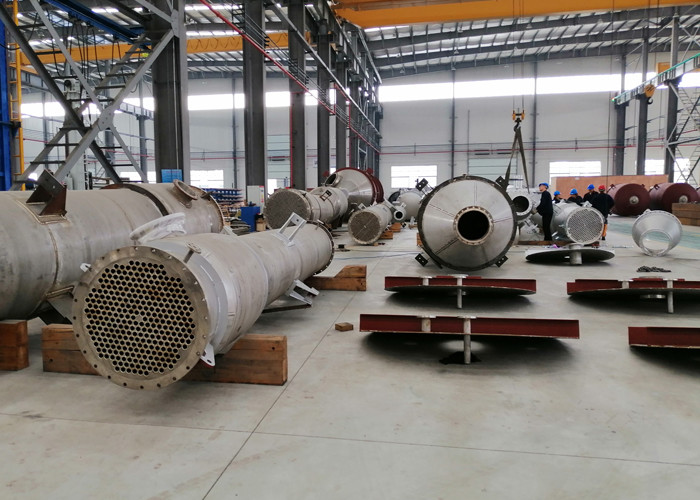

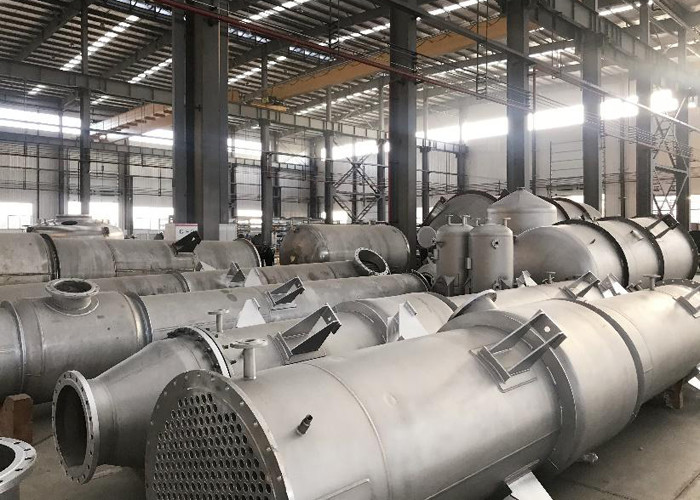

Sitio del taller
Certificado
Nuestros productos se venden en todo el mundo, puede estar seguro de todo el proceso de nuestros productos.
