Evaporador termal de la recompresión del vapor del vacío para la cristalización de la sal del sulfato del amonio
Compresores termos
Los compresores termos son diseñados para reciclar energía térmica capturando y recompressing el vapor inútil para el uso a otra parte.
Los compresores termos, como eyectores, no tienen ninguna pieza móvil. El diseño mecánico consiste en un pecho de vapor, un tenedor de la boca, bocas, y un difusor.
El compresor termo utiliza el vapor de alta presión, como líquido motivo, que entra en el pecho de vapor y se amplía a través de la boca.
El vapor de alta velocidad entonces arrastra el vapor inútil, en una cámara de mezcla donde se combinan los líquidos.
Los líquidos mezclados entonces recompressed a una presión inmediata a través del difusor, que actúa como boca en revés, reconvirtiendo energía de la velocidad para ejercer presión sobre energía.
Los compresores termos se diseñan para los usos en la comida, el petróleo, la sustancia química, el poder, y las industrias de papel. La recompresión termal se aplica típicamente en las industrias de la lechería y del jugo para recobrar y para reutilizar el vapor de evaporadores durante el proceso de la concentración.
Se crean para requisitos particulares todos los compresores termos y el funcionamiento probó para resolver las especificaciones exigentes de nuestro cliente.
Para aprender más sobre sistemas de la recuperación de calor del compresor del therm, y discutir su proceso o uso específico, no dude en para entrarnos en contacto con por favor.
Descripción de proceso
La solución se precalienta con el condensado e incorpora el circuito de la evaporación. Aquí se mezcla con la solución circulada y se calienta en el calentador H. En el evaporador V, el solvente (agua) se evapora mientras que refresca la solución a la temperatura de ebullición. El vapor resultante del vapor es comprimido a un nivel de alta presión y de temperatura por la bomba del chorro de vapor con la ayuda del vapor, para poderlo utilizar como medio de calefacción para calentar la solución circulada. Se condensa exceso del vapor. Si la sal es cristalizada en la planta, la evaporación adicional concentrado la solución hasta tal punto que se forman los cristales. Si están deseados, los cristales en la suspensión pueden después ser separados de la solución y ser secados.
Características
Solamente una parte de la energía de la evaporación tiene que ser utilizada bajo la forma de vapor vivo.
Costes de inversión bajos.
La retroadaptación en plantas existentes es posible.
Conveniente para los diversos usos.
PUNTOS CULMINANTES
Campañas de producción largas debido a los altos estándares higiénicos
Tecnología probada
Completamente lavable (limpieza en el lugar)
Evaporador de TVR
Capacidad de la evaporación del agua (t/h)
1,2, 1,5, 2,4, 3,3.6, 4,5,6,6.5, 8,10,12,15,18,20,22,25,30,35,40,45,50,55,60,65,75,85,100,120,150,180,200,240,270,300 ......
Este equipo es un equipo continuo de la concentración, que se compone de la pompa de calor de vapor de TVP, del tubo de la calefacción, de la cámara de la evaporación, del condensador, de la bomba de vacío, de la bomba de circulación de la descarga y de la plataforma de la operación. Es conveniente para la concentración en comida, farmacéutico, químico, bioingeniería, la ingeniería ambiental, la recuperación líquida inútil y otras industrias. Este equipo adopta tecnología de la pompa de calor de TVR, para ahorrar mucha energía. El adición de la pompa de calor de TVR puede ahorrar la energía, por lo menos equivalente a un más efecto, es decir, el consumo del vapor del efecto cuatro + de TVR es básicamente lo mismo que el del efecto cinco.
Comparación de funcionamiento para diverso evaporador | ||||
Artículo | Evaporador de solo efecto | evaporador de efectos múltiples | Evaporador de TVR | Evaporador de la MVR |
Consumo de energía | el consumo de energía es mucho más alto que otros, agua 1ton consumirán el vapor 1Ton en teoría | comparativamente ahorro de energía | La base en evaporador de efectos múltiples tradicional, un más efecto añadido, pero vapor de alta presión conducido necesitó | Más la tecnología de ahorro de energía para el evaporador, pero consumo de energía 10-40kwh |
Espacio | Pequeño | grande | grande | pequeño |
Fuentes de energía | vapor y poder, red del tubo de vapor de la necesidad y caldera | vapor y poder, red del tubo de vapor de la necesidad y caldera | el vapor y el poder, la red del tubo de vapor de la necesidad y la caldera, necesitan el vapor de alta presión. | la electricidad, no necesita la red del tubo, todo el sistema de la circulación del cierre-lazo |
Automaticidad | Semi automático | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua | Operación automática completa, evaporación continua |

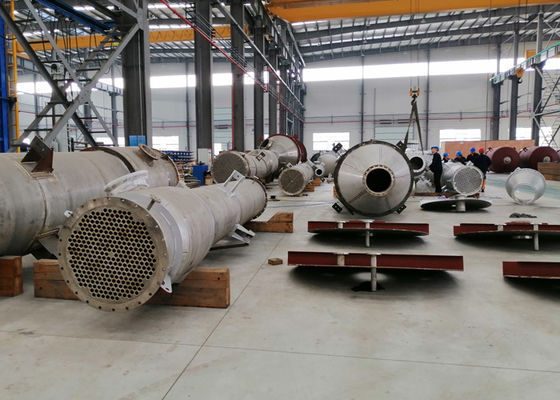

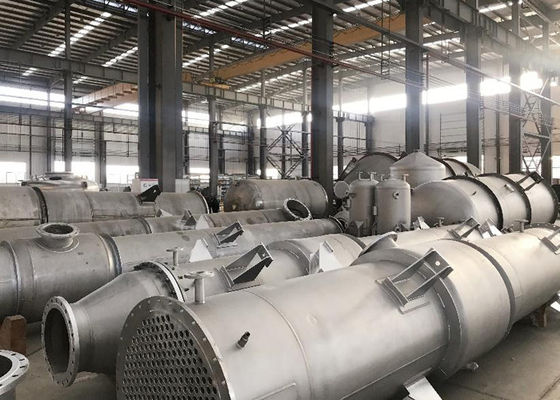

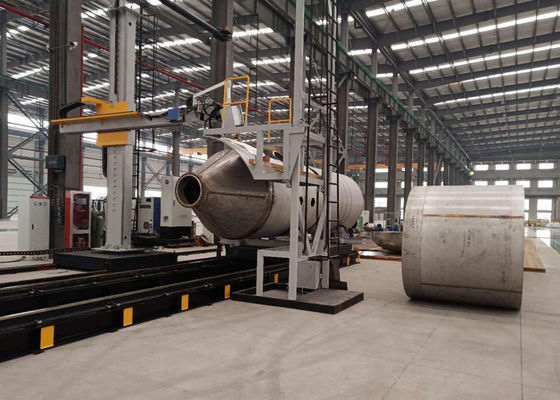

La instalación de la producción y del plazo
